外啮合齿轮式流体输送泵结构设计

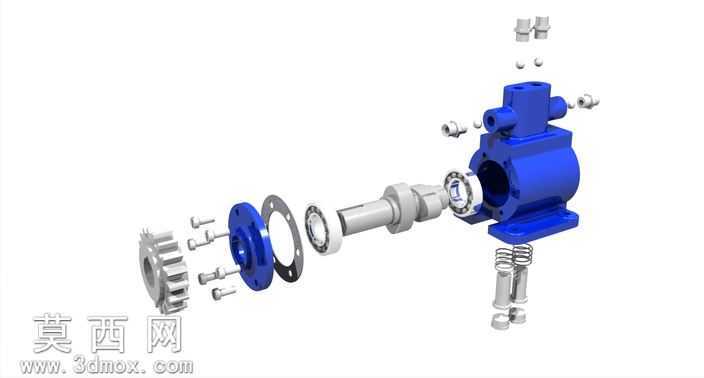

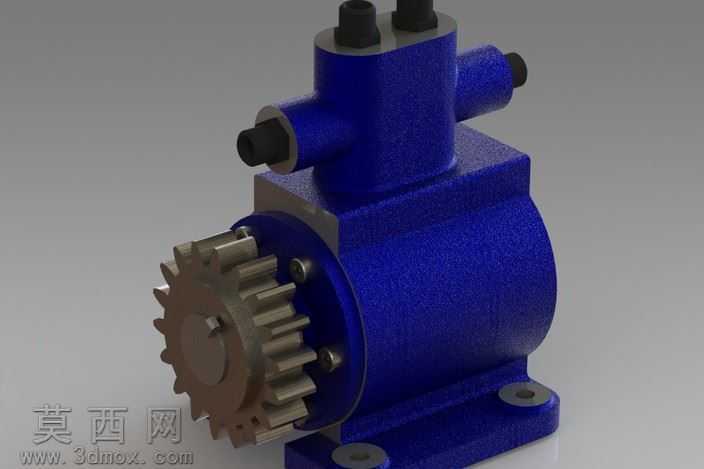

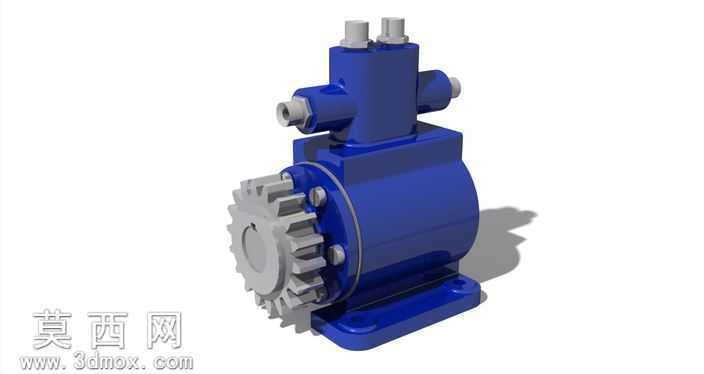

本作品为外啮合齿轮式流体输送泵的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，首先完成核心传动齿轮的参数化构建：依据渐开线齿廓生成原理，绘制齿顶圆、齿根圆、分度圆基准曲线，通过方程驱动生成标准渐开线齿形，经阵列、布尔运算完成单个齿轮的实体建模，保证齿形参数符合传动啮合精度要求，齿面过渡圆角做了优化处理，避免应力集中。随后完成泵体腔体的建模，以齿轮啮合的运动包络体为参考，切削出腔体内部的容腔空间，保证齿轮转动时与腔体内壁的间隙均匀，兼顾容积效率与转动无干涉要求；泵体外部的安装底座做了加强筋结构设计，底座预留的安装孔位做了沉头处理，适配标准紧固件安装。进出油口的接口采用标准管螺纹结构建模，接口处的凸台做了加厚处理，提升接口处的结构强度。顶部的调压阀组件采用分层建模方式，依次构建阀座、阀芯、弹簧腔、调节端盖等零件，各零件间的配合间隙按照实际装配公差设置，还原阀组的调压工作逻辑。端盖与泵体的连接螺栓孔采用圆周阵列方式生成，保证孔位同轴度符合装配要求。材质与渲染阶段，泵体主体赋予深蓝色金属烤漆材质，调整材质的粗糙度、反光度参数，模拟工业铸件烤漆的哑光金属质感；传动齿轮、接口接头、紧固件等零件赋予银灰色金属材质，区分铸铁与钢材的材质差异，齿轮齿面做了轻微的磨砂质感处理，还原机加工表面的真实效果；渲染时添加了柔和的环境光与定向投影，突出泵体的结构轮廓与零件间的装配层次，底座处的阴影做了柔化处理，提升整体渲染的真实感。结构设计上，该齿轮泵采用外啮合齿轮作为核心动力元件，通过齿轮啮合时容腔的容积变化实现流体的吸入与排出，输入端的齿轮可外接动力源带动内部齿轮副转动，顶部的阀组可实现输出压力的调节与过载溢流，整体结构紧凑，安装固定方式便捷，可用于低压流体输送、润滑系统供油等工业场景，建模过程中对所有运动部件做了干涉检查，确保齿轮转动、阀组动作时无零件碰撞，各配合面的密封结构也做了细节还原，符合实际工业泵的结构设计逻辑。
