机械燃油泵用离心角度调节结构设计

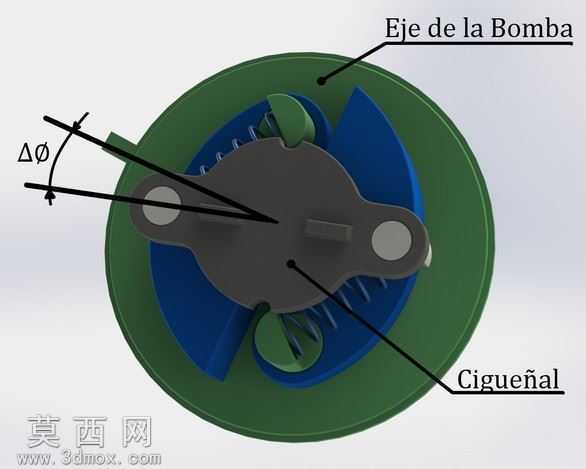

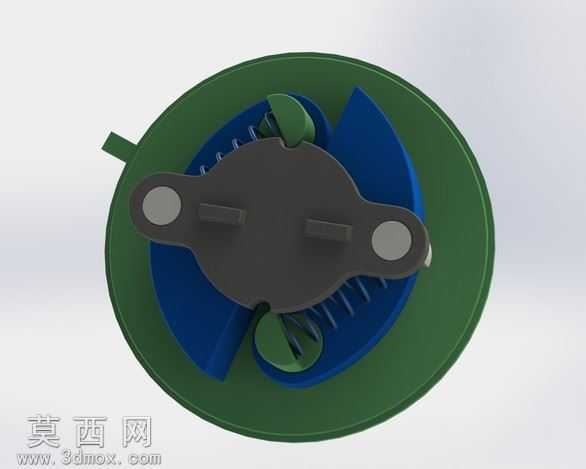

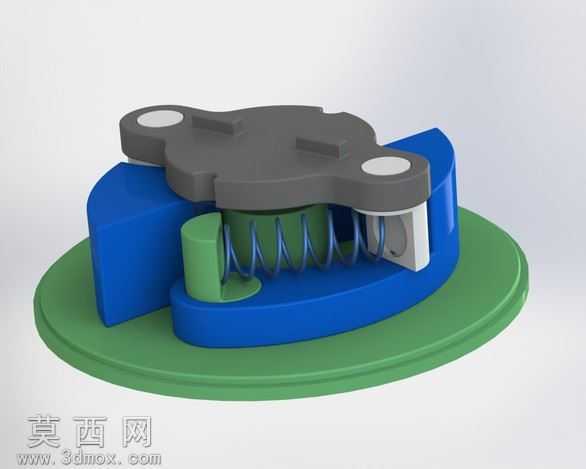

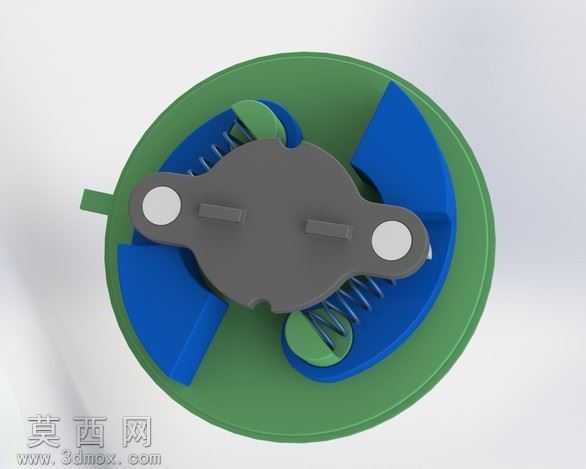

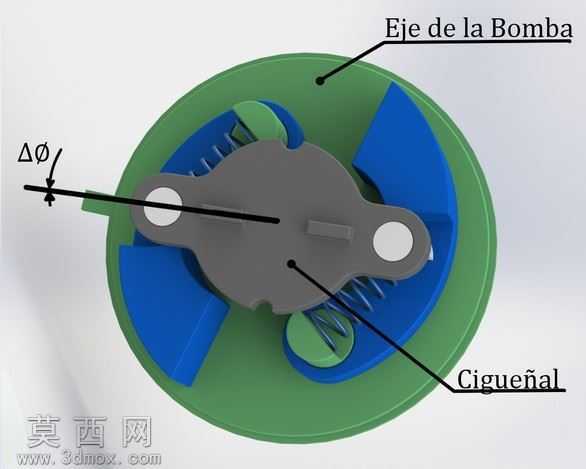

本作品为适配机械燃油泵的离心角度调节机构三维建模成果，建模阶段围绕离心调速的核心工作逻辑展开，先完成核心功能部件的参数化草绘，以中心转轴为装配基准，依次构建离心重块、复位弹簧、联动拨叉、限位基座等核心零件，建模过程中严格匹配机械燃油泵的安装接口尺寸，确保各部件的装配公差符合内燃机燃油供给系统的工况要求。材质与渲染阶段针对不同零件的实际应用场景赋予对应材质：离心重块采用高密度合金材质，渲染时突出金属哑光磨砂质感，还原其在高速旋转下的配重特性；复位弹簧采用弹簧钢材质，通过调整材质的反光度与金属纹理，清晰展现弹簧的螺旋圈数与预紧压缩状态；外部基座采用工程塑料与金属结合的材质表现，绿色环形基座赋予耐油工程塑料的哑光质感，蓝色功能块与灰色联动件分别赋予不同标号钢材的金属质感，通过分层打光突出各部件的装配层次，避免不同功能零件的视觉混淆。结构设计上采用对称式离心重块布局，当转轴转速随发动机工况提升时，两个对称布置的离心重块在离心力作用下克服弹簧预紧力向外张开，通过联动拨叉带动调节机构转动，以此改变燃油泵的供油提前角度，匹配发动机不同转速下的燃油喷射正时需求；结构中设置了多重限位结构，既限制离心重块的最大张开行程避免机构过位损坏，也通过弹簧预紧力的参数匹配，确保低速工况下机构保持初始供油角度，高速工况下角度调节线性平滑，无卡顿或跳变问题。设计过程中反复验证了部件间的运动干涉情况，通过运动仿真模拟发动机从怠速到额定转速的全工况区间，确认弹簧刚度、重块质量、拨叉传动比的参数匹配合理性，确保角度调节的响应速度与调节精度符合内燃机燃油供给系统的使用要求，整体模型完整还原了机构的装配关系与运动逻辑，可直接用于同类燃油泵调节机构的结构参考与原理演示。
