带花瓣遮光罩的数码单反相机结构设计

　　本次完成的单反相机结构设计，全程采用特征建模逻辑搭建，未使用曲面面片拼接的方式构建主体结构，所有装配关系均通过实体特征的布尔运算、配合约束完成，能直接导入结构仿真模块做受力与装配公差验证。从实际应用场景来看，该结构覆盖民用摄影、商业影像采集、工业现场记录等多个使用场景，机身握持区域的弧度完全贴合成年用户手部自然握持的轮廓，指位凹陷处做了0.8mm的深度处理，长时间握持不会出现局部压痕，同时预留了防滑贴的安装槽位，槽深0.3mm，可直接粘贴标准厚度的橡胶防滑层，不会出现贴合后突出握持面的问题。

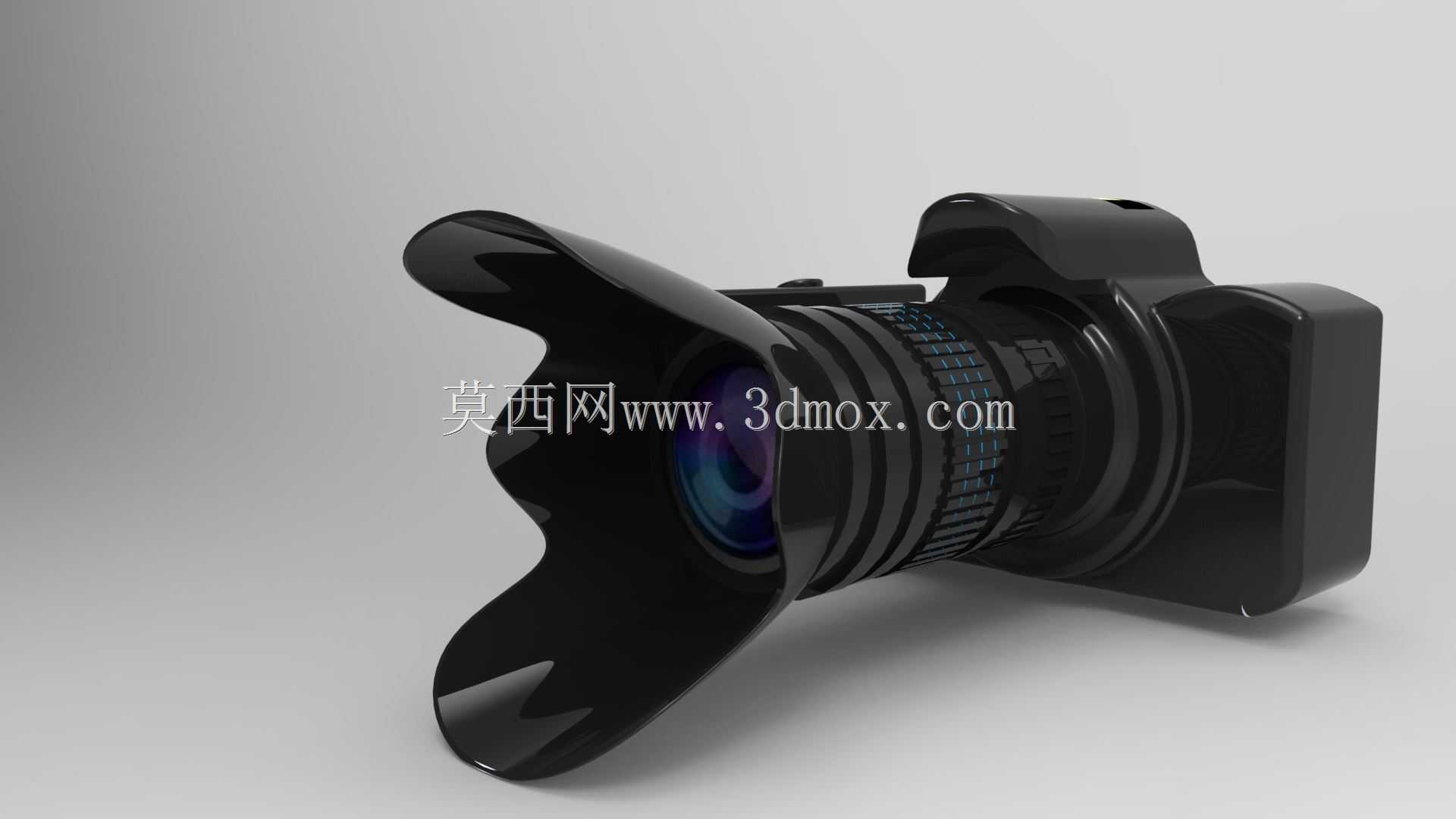

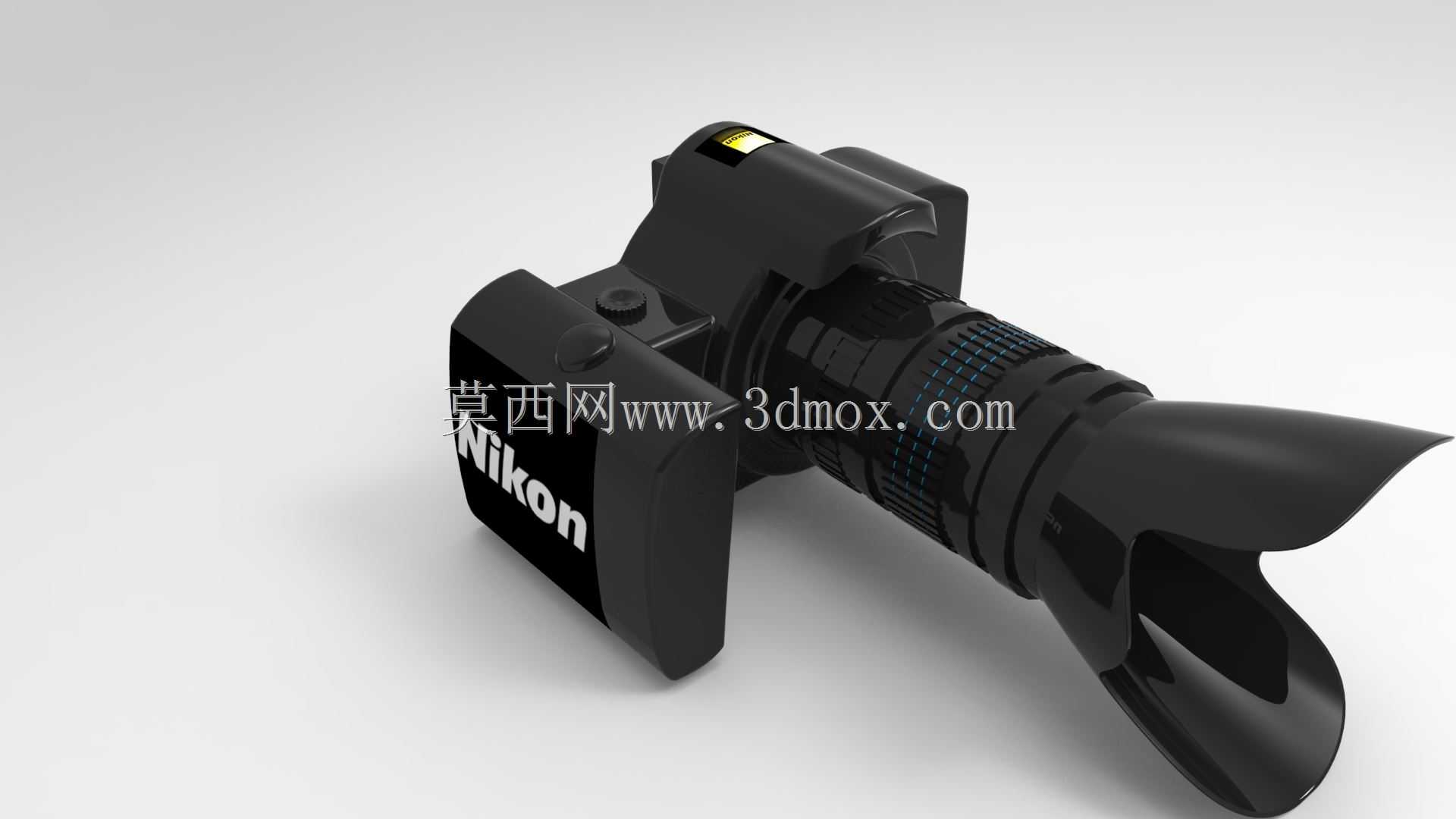

　　镜头部分采用多段式镜筒结构，每一节镜筒的配合间隙控制在0.02mm，既满足变焦、对焦时的轴向滑动需求，又能避免间隙过大进灰的问题，前端搭配的花瓣式遮光罩，卡口尺寸与镜头前端滤镜螺纹完全匹配，安装后旋转15度即可完成锁止，遮光罩的花瓣角度经过光路计算，短边对应画面上下方向、长边对应左右方向，在24mm广角端不会出现暗角，同时能有效阻挡侧面杂光进入镜头，减少眩光与鬼影的出现概率。机身顶部预留了热靴安装位，热靴的触点位置、固定卡槽尺寸完全符合通用闪光灯的安装标准，可直接适配市面主流的外接闪光灯、麦克风等附件，热靴周围做了1mm的凸起防护边，当附件受到侧向碰撞时，冲击力会先作用在防护边上，避免热靴触点变形损坏。

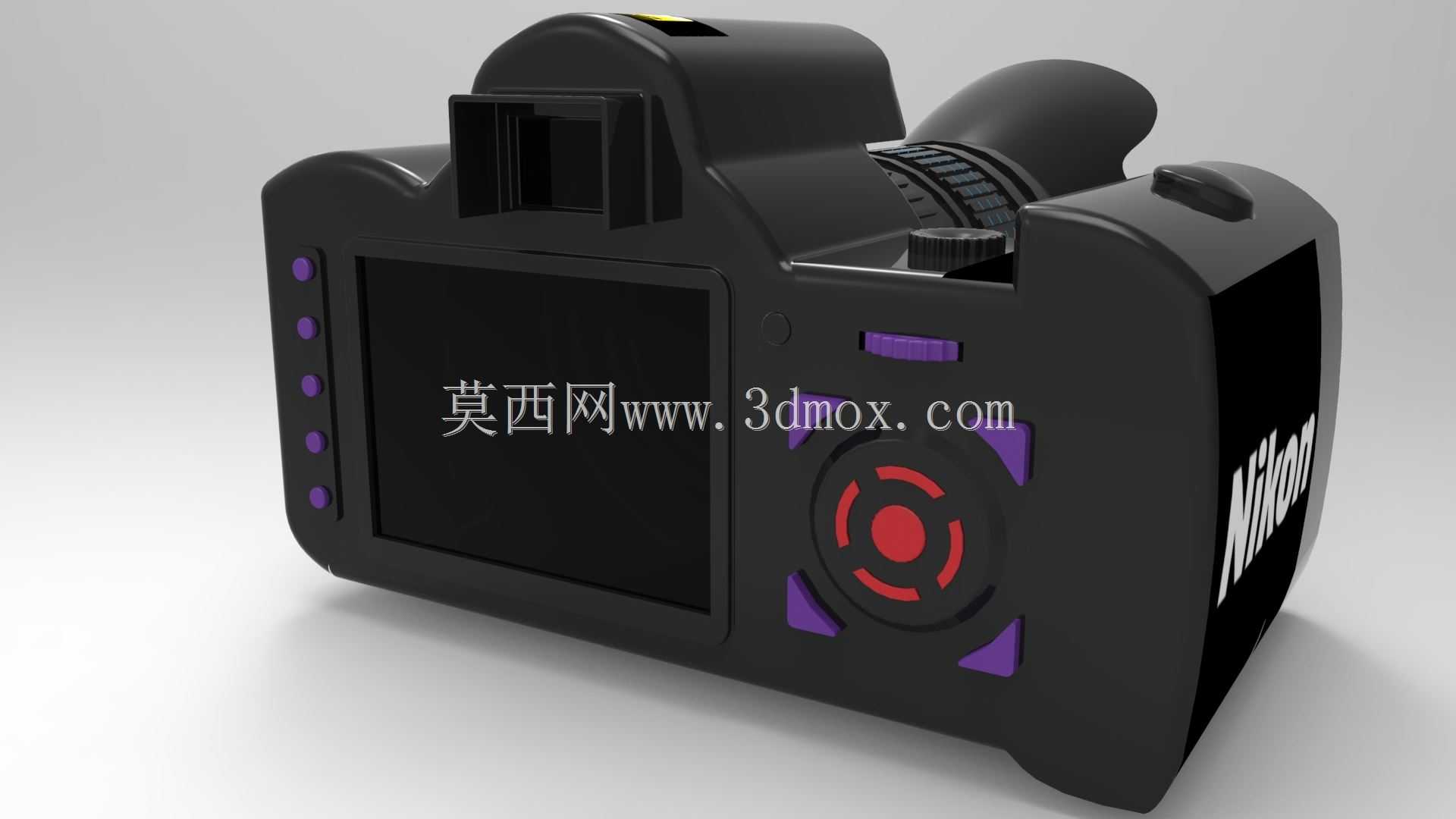

　　机身右侧的握持区域内部预留了电池仓空间，仓门的转轴采用隐藏式设计，转轴阻尼经过参数调整，开启角度最大到120度，更换电池时不需要完全拆下仓门，同时仓门边缘做了一圈0.5mm的橡胶密封槽，安装密封胶条后可实现日常使用的防泼溅能力，应对小雨、扬尘环境下的使用需求。机身背部的屏幕安装位做了凹陷处理，屏幕表面比机身背部平面低0.4mm，放置相机时屏幕不会直接接触接触面，减少屏幕被刮花的概率，屏幕转轴部分采用双轴铰接结构，可实现水平180度翻转、垂直270度旋转，满足低角度仰拍、高角度俯拍以及自拍时的屏幕取景需求。

　　镜头与机身的连接采用标准卡口结构，卡口的法兰距参数匹配主流单反系统的标准尺寸，卡口上的电子触点位置预留准确，安装镜头后可实现机身与镜头之间的光圈控制、对焦驱动信号传输，卡口周围的密封圈安装槽位深度0.4mm，安装胶圈后可减少灰尘从卡口缝隙进入机身内部沾污传感器。机身底部的快装板安装孔采用标准1/4英寸螺纹规格，螺纹深度6mm，可直接适配市面主流的三脚架快装板、稳定器安装座，快装孔周围做了2mm的平面区域，保证快装板安装后与机身底部完全贴合，不会出现锁紧后晃动的问题，同时底部的电池仓开口、数据接口盖板都做了错位设计，安装快装板后不会遮挡仓门与接口，不需要拆卸快装板就能更换电池、插拔数据线。

　　从建模逻辑来看，所有结构的特征树顺序完全按照实际加工装配的流程排列，先构建机身的主体框架，再依次添加握持区、按键位、卡口结构、仓门结构，最后完成镜头部分的镜筒、对焦环、变焦环、遮光罩的建模，每个特征的参数都设置为可编辑状态，调整镜筒长度、握持区弧度、机身厚度等参数时，不需要重新绘制草图，直接修改特征参数即可完成整体结构的更新，能大幅缩短后续改型设计的时间。按键部分的凸起高度控制在1.2mm，按键与机身开孔的间隙0.1mm，按压力度参数设置为5N，符合日常操作的按压反馈手感，按键周围做了0.2mm的倒角处理，不会出现割手的问题。镜头上的对焦环、变焦环表面做了等距的防滑齿结构，齿深0.3mm，齿距1.5mm，手动旋转调焦时能提供足够的摩擦力，不会出现打滑的情况，防滑齿的边缘都做了R0.2的圆角处理，旋转时不会硌手。
