三叶吊扇结构设计三维数字样机

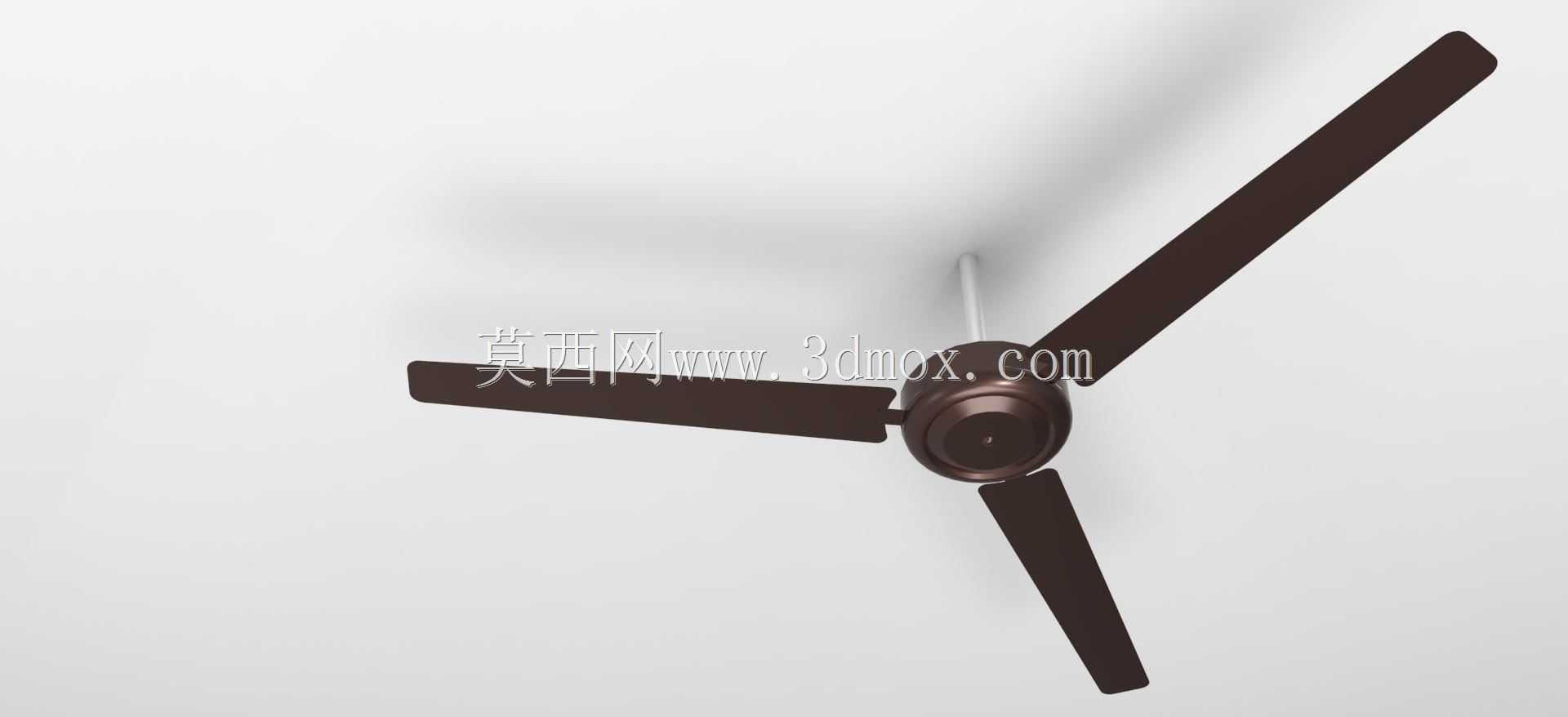

　　这款三叶吊扇的三维建模过程，首先要明确其核心使用场景覆盖普通住宅客厅、卧室，小型商用门店、餐饮空间，以及工业厂区的操作工位区域等不同空间的顶部通风需求，区别于台扇、落地扇的地面放置形式，吊扇依托建筑顶面固定安装，不占用地面活动空间，送风覆盖范围更均匀，不会出现近距离直吹体感不适的问题，适合长时间开启改善室内空气流通状态。从结构设计逻辑来看，首先要确定安装边界条件，常规民用住宅的顶面混凝土层承重冗余完全可以覆盖整机运行载荷，建模时需要预留吊杆与顶面膨胀螺栓固定座的连接尺寸，吊杆长度根据不同层高做适配性设计，常规2.8米层高的住宅，吊杆长度控制在15-20厘米区间，保证扇叶距离地面的高度不低于2.3米，避免人员活动时误触扇叶，

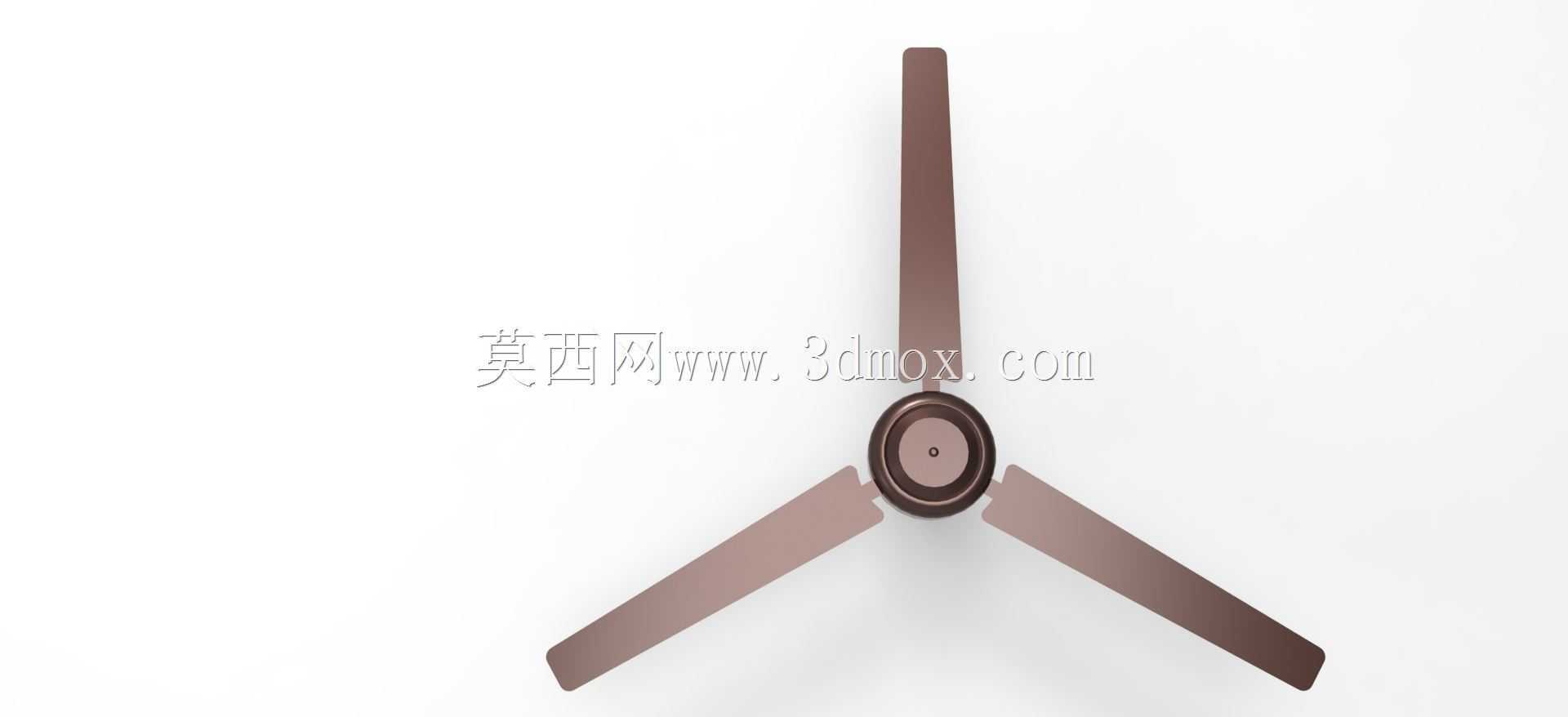

　　同时扇叶距离顶面的距离要保持在20厘米以上，避免进风空间不足导致送风效率下降，运行时产生紊流异响。扇叶采用三叶布局是经过多轮送风效率与运行稳定性平衡后的选择，相比四叶、五叶结构，三叶结构的转动惯量更小，驱动电机的负载更低，运行噪音控制更有优势，同时三片叶片沿中心轮毂做120度等角度分布，动平衡调校难度更低，量产时的装配一致性更容易保证。建模时每片扇叶的翼型截面都做了微弧度设计，并非平直板材，转动时可以更高效地推动空气向下流动，形成覆盖直径6-8米的送风区域，叶片边缘做了圆弧过渡处理，避免高速转动时的边缘风切噪音，同时叶片与中心轮毂的连接位置做了加强筋结构，保证长期运行时叶片不会因为交变载荷产生松动、形变。

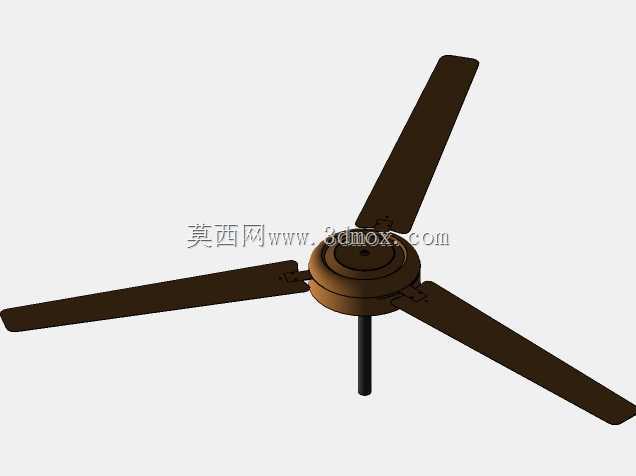

　　中心驱动部分的建模要匹配电机的安装尺寸，常规家用吊扇采用电容运转式单相电机，外壳采用冲压成型的金属结构，既可以保护内部绕组，也能作为散热结构传递电机运行产生的热量，电机外壳与吊杆的连接位置设置了万向铰接结构，即使顶面存在轻微的安装角度偏差，也能保证吊扇整体处于垂直状态，避免运行时出现晃动。整机的装配逻辑遵循从顶到下的安装顺序，首先将固定底座通过膨胀螺栓锁定在建筑顶面的混凝土结构层，禁止固定在吊顶龙骨上，避免长期运行震动导致龙骨松动脱落，之后连接吊杆与电机主体，再逐片安装扇叶并紧固连接螺丝，最后在电机底部加装装饰灯罩，兼顾照明功能的拓展。建模过程中需要重点校核动平衡参数，每片叶片的重量差控制在5克以内，避免转动时产生偏心震动，

　　长期震动会导致连接螺丝松动、电机轴承磨损加剧，大幅缩短整机使用寿命。从实际使用的功能特性来看，这款吊扇支持多档位转速调节，不同档位对应不同的送风距离与空气流量，低速档适合夜间睡眠时开启，空气流动轻柔不会产生明显的吹风感，高速档适合夏季高温时配合空调使用，打散室内冷热空气分层，提升空调制冷效率，降低整体能耗。相比带灯的集成款吊扇，这款基础款结构的可靠性更高，没有额外的电子元器件故障点，后期维护只需要定期清理扇叶表面积灰，检查连接紧固件的松紧状态即可，使用寿命可以达到十年以上。建模时还要考虑不同使用场景的适配性，比如在潮湿的卫浴空间使用时，电机部分需要做防潮密封结构，避免水汽进入绕组导致短路，在工业场景使用时，可以适当加大电机功率，增加叶片厚度，提升长时间高负载运行的可靠性。扇叶的材质选择上，建模预留了金属叶片与工程塑料叶片两种适配方案，金属叶片的刚性更好，送风效率更高，适合商用大空间，工程塑料叶片重量更轻，运行噪音更低，适合家用场景。整体结构没有复杂的传动机构，所有动力直接由电机输出轴传递到轮毂带动叶片转动，传动效率损失极小，运行能耗远低于同覆盖范围的落地扇与空调设备，是非常成熟的室内通风解决方案。
