家用落地式台扇结构三维设计方案

　　日常民用通风场景中，落地台扇是小范围空间空气循环的核心设备，区别于工业大流量轴流风机，这类设备的设计核心是在低噪运行的前提下，实现覆盖3-5米半径的送风范围，适配家庭卧室、小型办公室、临街商铺等场景的局部降温需求，无需复杂的管道布设，插电即可使用，移动调整位置也无需额外的安装固定工序。

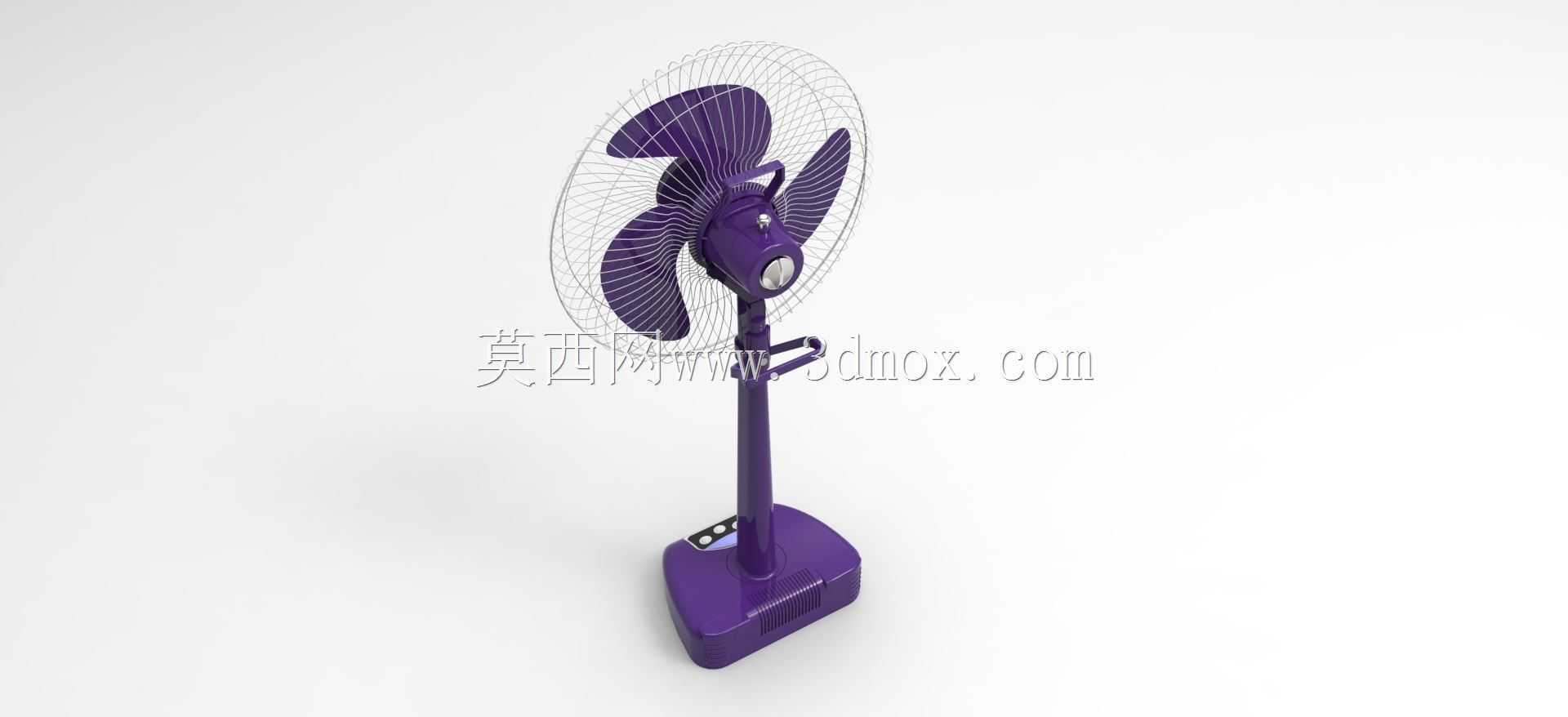

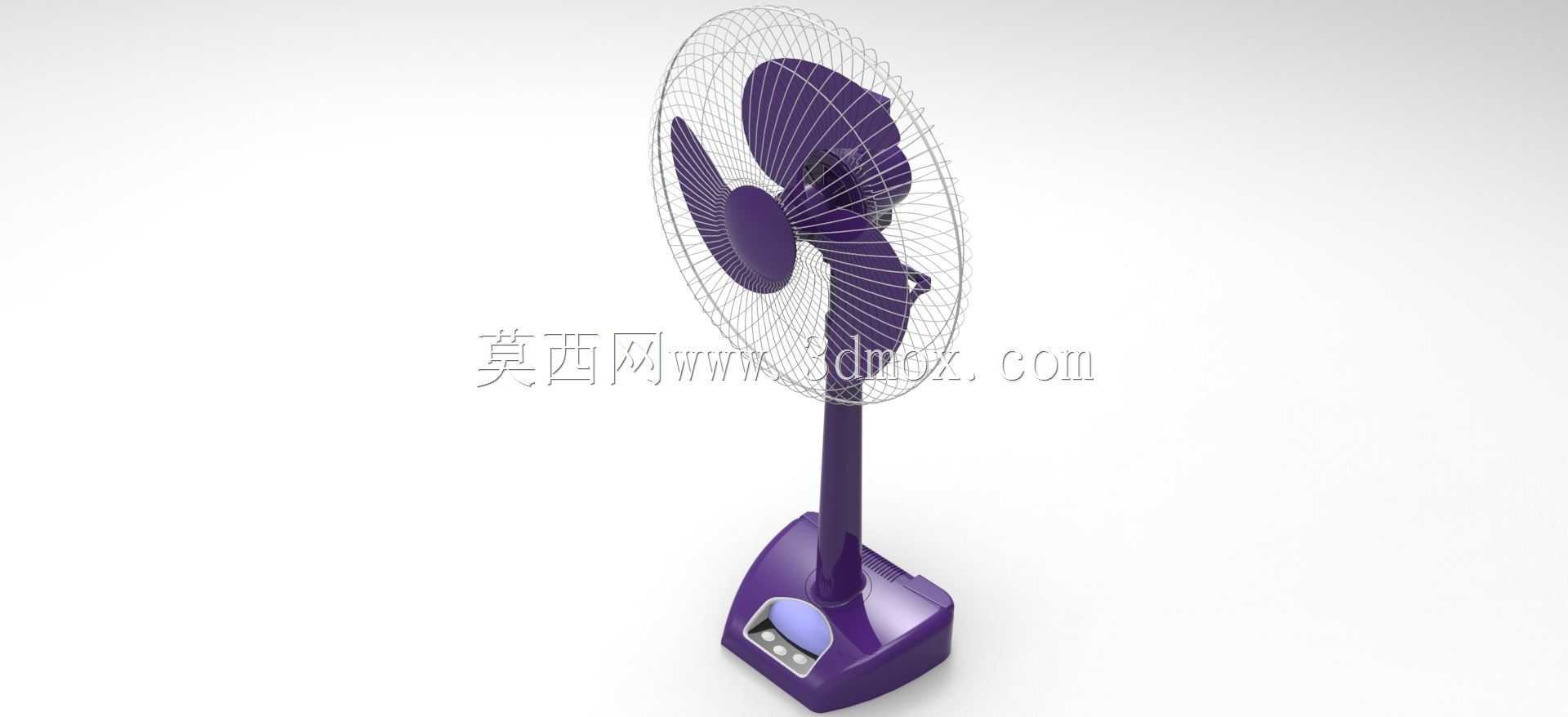

　　从结构拆分来看，这套台扇的设计分为三个核心功能段：底部配重底座、立式支撑立柱、上部摇头送风机头。底座部分采用了大弧度倒角的方形注塑壳体，内部预留了配重块安装腔，实际装配时会填充铸铁配重块，将整机重心压低至底座高度1/3位置，避免运行过程中尤其是摇头换向时出现整机倾覆的问题，底座正面预留了控制按键的安装位，可集成风速调节、摇头开关、定时功能的按键与电路板安装槽，底座底部预留四个防滑脚垫的安装柱，脚垫采用软质橡胶材质，既可以避免放置时刮花桌面或地面，也能吸收电机运行传递到底座的微小振动，降低整机运行的共振噪音。支撑立柱采用中空圆管结构，一方面作为上下结构的连接承载件，承担上部机头的全部重量，另一方面中空内腔可以走设控制线路，将底座控制板的电信号传输到上部机头的电机与摇头机构，立柱与底座、立柱与机头的连接位置均设计了止转卡位结构，避免长期使用后连接位置出现松动偏转，部分同类型产品会在立柱位置设计升降调节结构，这套方案的立柱为固定高度，适配常规桌面或地面放置的送风高度需求，机头中心距离放置面的高度约为1.1米，刚好覆盖坐姿状态下人体上半身的送风范围。

　　上部机头部分是送风功能的核心，首先是扇叶组件，采用了三片式大弧度后倾叶片设计，叶片曲面经过流体力学优化，在电机额定转速1200转/分钟的工况下，可以实现均匀的出风分布，避免局部风速过高带来的硬风感，叶片与电机输出轴的连接位置设计了防松卡位，搭配锁紧螺母固定，避免长期高速旋转出现扇叶松动移位的问题。扇叶外部的网罩采用前后分体式结构，前网罩与后网罩通过外圈的卡扣结构固定，网丝采用2mm直径的钢丝焊接成型，网格间隙控制在12mm以内，既可以保证通风效率，也能避免手指伸入触碰运转的扇叶，满足家电安全规范的防护要求，网罩中心位置预留了品牌标识的安装位，同时也作为前网罩的结构加强点，提升网罩整体的抗形变能力。机头内部的驱动电机采用单相交流异步电机，适配家用220V交流供电，电机尾部集成了摇头齿轮机构，通过曲柄连杆结构带动机头在水平方向80度范围内往复摆动，扩大送风覆盖范围，摇头机构的传动齿轮采用自润滑POM材质，无需额外加注润滑脂即可长期低噪运行，电机外壳设计了多道纵向散热筋，提升电机运行时的散热效率，避免长时间高负载运行出现电机过热烧毁的问题。

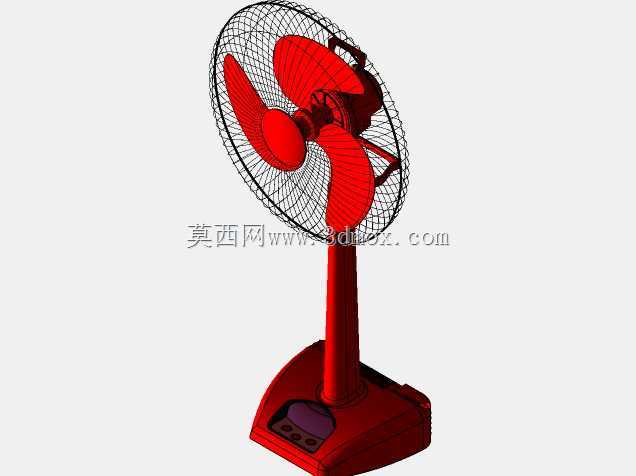

　　建模过程中首先确定了整机的安装边界：整机最大放置投影尺寸为底座320mm*320mm，机头网罩最大直径400mm，整机总高度1150mm，所有部件的连接位置均预留了0.2mm的装配间隙，适配注塑件的生产公差，避免装配时出现干涉。外观曲面部分采用曲面放样建模完成，扇叶的曲面通过多个截面轮廓引导线放样生成，之后做曲面加厚处理，保证叶片壁厚均匀在2.5mm，适配注塑成型的工艺要求，避免出现壁厚不均导致的注塑缩痕问题。网罩部分采用阵列特征完成，先绘制单根网丝的路径，之后沿中心环形阵列生成全部网丝结构，再焊接外圈的固定圈，还原真实的网罩编织结构。所有部件的建模均还原了实际生产中的安装孔位、卡扣、加强筋结构，可直接用于结构验证、装配干涉检查，也可作为家电结构设计的参考案例，用于同类通风设备的改型设计参考。
