盘式中断制动装置结构设计

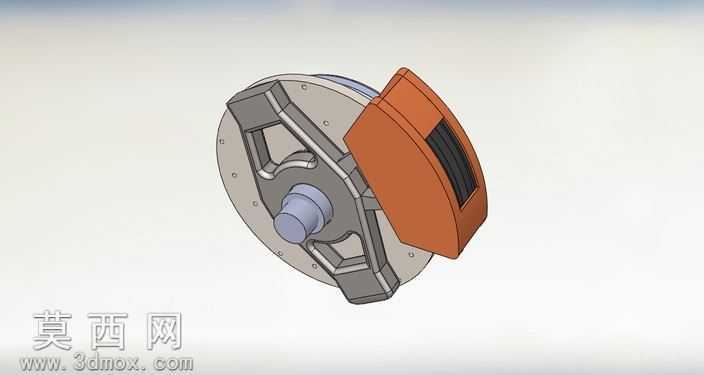

本作品为盘式中断制动装置的三维结构设计，采用SolidWorks完成全参数化建模，整体结构围绕制动中断的功能需求展开设计。建模过程中首先完成核心制动盘基体的构建，采用带安装孔位的圆盘式结构，盘面均匀布置六处固定安装孔，用于与动力输出端的法兰结构完成对接，保证制动过程中盘面的转动稳定性。其次完成卡钳支架的建模设计，支架采用双侧镂空的框架式结构，既保证结构强度满足制动时的受力需求，又通过镂空设计降低整体结构重量，支架与制动盘的配合间隙经过参数化校核，保证制动过程中不会出现运动干涉。摩擦制动块部分采用分体式设计，外部为高强度的橘红色防护壳体，内部嵌入黑色摩擦衬片，衬片与制动盘盘面的接触平面经过平面度约束，保证制动时摩擦面可以完全贴合，获得均匀的制动力矩。中心转轴部分采用阶梯轴结构，轴段分别设置轴承配合位、制动盘安装位与动力输入连接位，各轴段的过渡圆角经过优化，避免应力集中问题。建模过程中对所有装配配合关系进行完整定义，包括同轴配合、面重合配合、间隙配合等，还原装置真实的装配状态，可直接用于装配干涉检查与运动仿真。材质渲染阶段，制动盘与卡钳支架采用铸钢材质，表面设置哑光金属质感，还原金属加工后的真实表面状态；摩擦衬片采用高摩擦系数的复合材料，表面设置粗糙纹理质感；外部防护壳体采用工程塑料材质，添加轻微的表面光泽效果；中心转轴部分采用调质钢材质，表面设置精加工后的金属光泽。设计思路围绕中断系统的快速响应需求，将制动卡钳布置在制动盘的侧方位置，制动时摩擦块从侧方压紧盘面，可在短时间内产生足够的摩擦力矩中断动力传递，整体结构紧凑，安装适配性强，可应用于多种需要动力中断制动的机械传动场景，各零部件的尺寸参数均经过力学校核，保证结构在制动工况下不会出现变形或失效问题。
