汽车用打孔通风盘式制动器三维结构模型

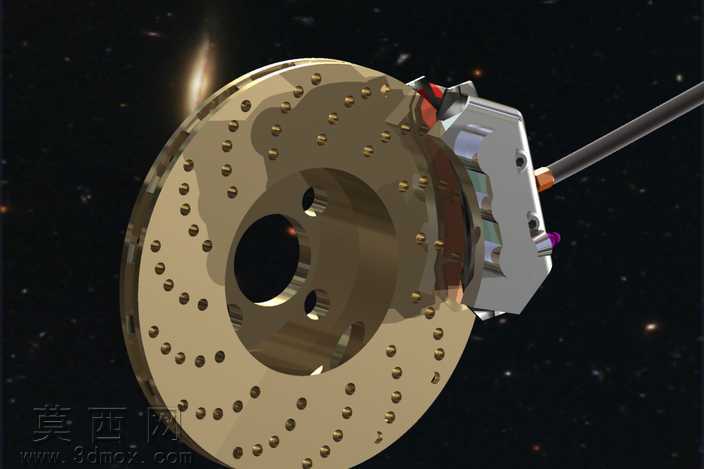

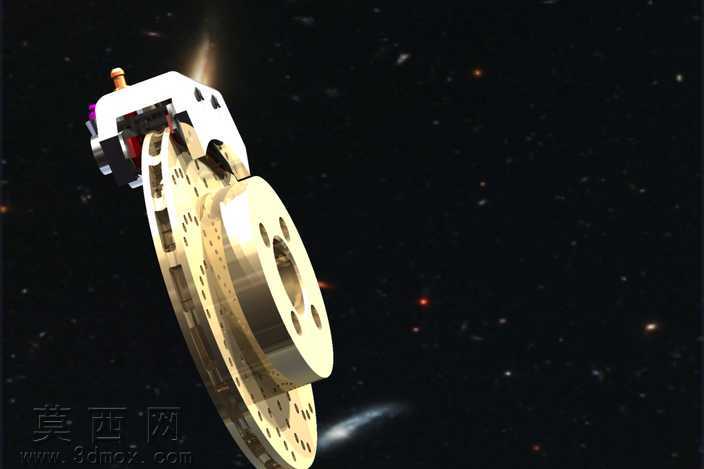

本模型为汽车盘式制动器的完整三维结构设计，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循汽车制动系统的实际工程尺寸比例，对制动盘、制动卡钳、摩擦片、活塞组件、油管接口等核心部件均做了精细化的结构还原。模型中的制动盘采用打孔通风式结构设计，盘面均匀排布的散热孔在建模时通过圆周阵列特征实现，孔位的排布角度、孔径大小、孔深参数均参考量产高性能制动盘的设计标准，既还原了实体结构的散热减重设计逻辑，也保证了模型装配时的位置精度。制动卡钳部分采用对置活塞结构建模，卡钳壳体的曲面造型通过放样、扫掠等特征命令完成，还原了铝合金卡钳的轻量化结构形态，卡钳上的安装定位孔、油管接头、放气螺钉等细小结构均未省略，保证了模型结构的完整性。摩擦片部分单独建模，还原了摩擦材料层与钢背的双层结构，钢背上的减震片、报警片结构也做了对应呈现。整体装配过程采用贴合、同轴、对齐等装配约束，还原了制动器实际工作时的部件配合关系，制动盘与卡钳的间隙、摩擦片与盘面的相对位置均符合实际装配公差要求。渲染阶段采用金属材质组进行材质赋予，制动盘赋予带金属颗粒质感的铸铁材质，表面做了细微的使用纹理处理，卡钳部分赋予哑光银灰色铝合金材质，摩擦片赋予耐高温复合材料的深色粗糙质感，油管部分赋予橡胶与金属接头的组合材质，背景采用深色星空环境突出金属部件的光影质感，通过打光突出制动盘散热孔的通透感与卡钳曲面的结构层次，整体渲染效果清晰展现了盘式制动器的结构细节与工业质感。设计过程中充分考虑了盘式制动器散热快、重量轻、制动响应快的结构特点，所有可动部件的结构预留了运动仿真的空间，可直接用于制动工作过程的运动模拟演示，也可作为汽车制动系统教学、结构设计参考的数字化模型使用。
