AP赛车用360毫米通风制动盘设计

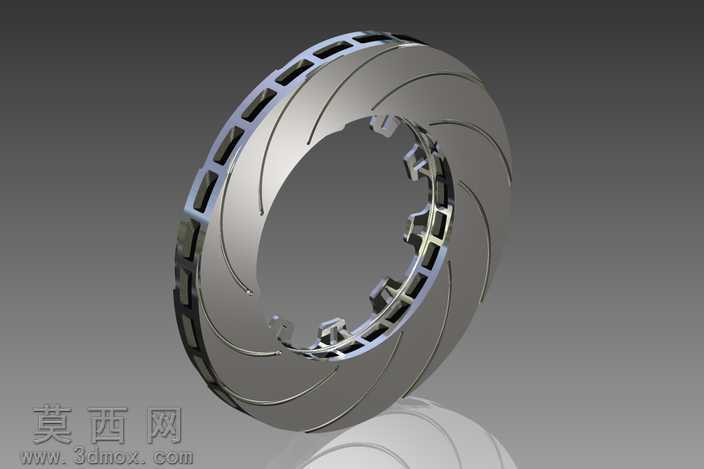

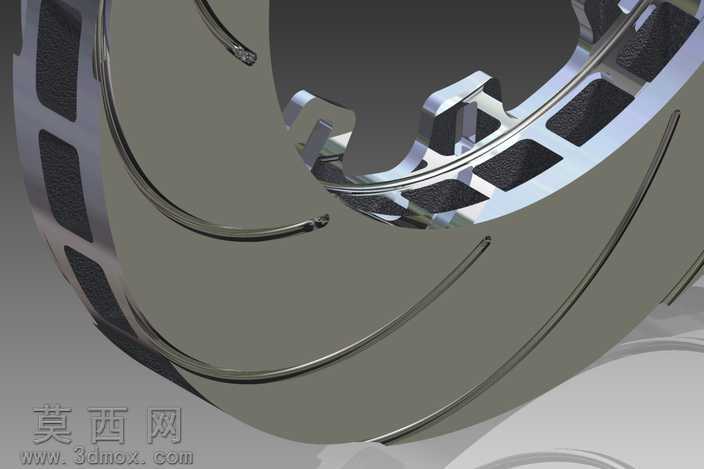

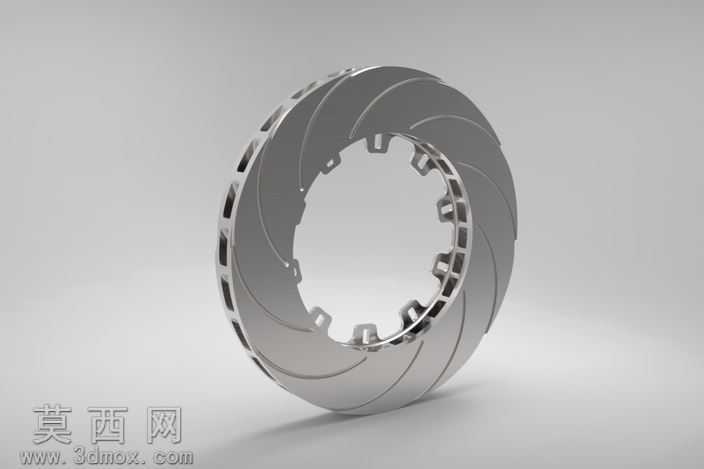

本作品为适配AP赛车打造的360mm规格通风式制动盘三维模型，建模阶段依托参数化设计逻辑，严格遵循赛车制动系统的性能匹配要求，先以基准草绘确定制动盘360mm的外径基准、中心安装孔的花键齿形轮廓，再通过旋转特征生成制动盘的基础盘体毛坯。针对赛车高强度制动的散热需求，模型精准还原了盘体内部的径向通风道结构，每一条通风道都采用流线型曲面造型，顺着制动盘旋转方向设计导风倾角，既保证建模时曲面过渡无破面、特征参数可编辑，也能在实际应用中引导气流快速带走制动产生的高温。盘体表面的弧形导流槽采用阵列特征完成，每道槽的深度、宽度、弧度都经过参数校准，既可以在制动时刮除制动片表面的磨屑，也能进一步提升散热效率。中心安装位的花键结构严格匹配赛车轮毂的连接尺寸，每一个键齿的齿形、倒角、啮合间隙都做了精细化建模，保证装配时的配合精度。渲染阶段采用金属铸铁材质，调整材质的粗糙度、反射率参数还原灰铸铁制动盘的哑光金属质感，对通风道的内壁、花键齿的啮合面做了局部光影强化，清晰展现内部结构的细节，场景采用渐变灰色背景搭配柔和的环境光，突出制动盘的曲面轮廓与结构层次。设计过程中充分考虑赛车制动的工况需求，盘体边缘做了等距的减重开槽设计，在保证盘体结构强度的前提下降低旋转惯量，提升制动响应速度，所有倒角、圆角特征都按照实际加工工艺要求设置，避免应力集中问题，模型的每一处结构都对应实际制动盘的生产与性能需求，既可以作为赛车制动系统设计的参考样件，也可用于制动性能仿真分析的基础模型，完整还原了高性能赛车制动盘的结构特点与设计逻辑。
