低压装置用黄铜卷曲式终端电连接器

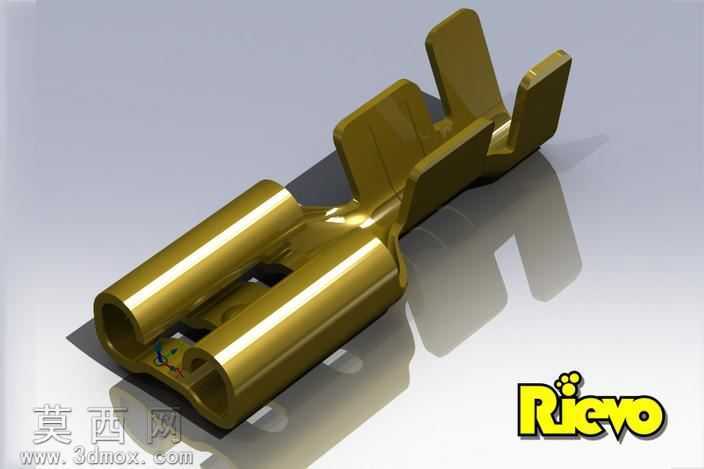

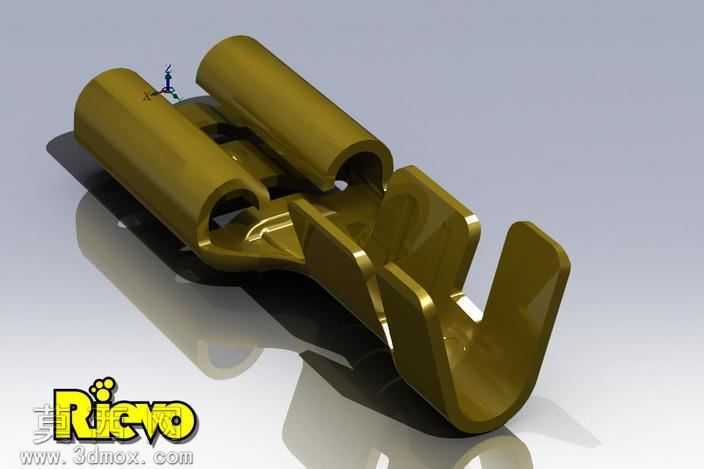

本作品为适配低压电气装置的终端电连接部件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循冲压类导电五金件的工艺成型逻辑，对整体结构进行了全特征还原。建模阶段首先绘制主体轮廓的二维草绘，精准定位双圆筒压线端、U型接线端的相对位置与尺寸比例，对圆筒的同轴度、U型卡槽的开口宽度、连接桥的过渡圆角进行参数化约束，确保各部位尺寸符合低压接线的通用适配标准，可兼容对应线径的铜芯电缆压接需求。材质设置上选用黄铜材质参数，还原黄铜特有的暖金色金属质感，调整材质的反射率、粗糙度参数，模拟冲压抛光后的金属表面光泽，渲染阶段采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现部件表面的曲面过渡、冲压弯折的棱线细节，以及金属材质的高光反射效果，同时添加柔和的地面反射阴影，增强模型的立体感与真实感。结构设计上，双圆筒结构用于穿入电缆线芯，通过压接工艺实现与线缆的牢固结合，保证导电接触面积充足，降低接触电阻；U型卡槽结构用于对接终端接线点位，可快速卡入对应接线柱完成装配，连接桥部位采用渐变厚度的过渡设计，在保证整体结构强度的同时，避免冲压成型过程中出现应力集中导致的开裂问题，各弯折部位均设置符合冲压工艺要求的圆角，既减少加工过程中的模具损耗，也避免使用过程中尖锐边角划伤线缆或操作人员。设计思路围绕低压接线场景的实用需求展开，兼顾导电性能、机械强度与装配便捷性，整体结构无冗余设计，所有特征均服务于电连接的核心功能，模型完成后经过结构干涉检查，各部位衔接顺畅，可直接用于虚拟装配验证、工艺方案模拟以及相关产品的设计参考，能够直观展现该类卷曲式终端连接器的成型形态与结构特点。
