手动剪叉式升降操作平台结构设计

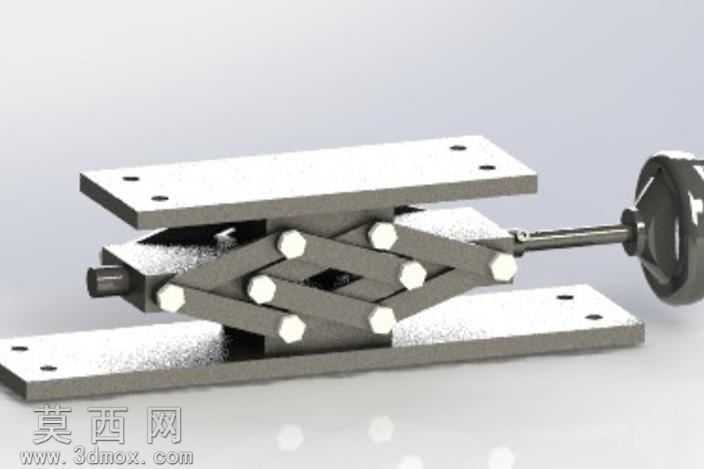

本作品为手动剪叉式升降操作平台的三维建模设计，建模过程中严格遵循机械设计的公差配合规范，对每一处结构细节都进行了精准还原。整体模型采用自底向上的建模思路，首先完成底座、上层承载平台、剪叉臂组、手摇驱动组件、传动丝杠等单个零件的独立建模，再按照实际装配约束完成整体装配，确保各运动部件之间无干涉，可顺畅模拟真实的升降动作。材质渲染方面，对金属结构件统一赋予哑光铸铁材质，还原金属构件表面细微的磨砂质感与金属光泽，对手摇轮部分做了深色防滑纹理处理，模拟真实操作件的握持触感，底座与上层平台的安装孔位都做了倒角细节处理，避免锐边结构，符合实际机械加工的工艺要求。结构设计上，采用多层交叉剪叉臂作为升降支撑结构，剪叉臂之间通过销轴实现铰接，铰接位置预留合理的转动间隙，保证剪叉臂收展顺畅无卡滞；驱动端采用梯形丝杠传动结构，通过转动侧边的手摇轮带动丝杠旋转，进而驱动剪叉臂的铰接点产生相对位移，实现上层平台的平稳升降，梯形丝杠具备自锁特性，可让平台停留在行程范围内的任意高度，无需额外锁定结构，提升使用安全性。底座与上层平台均设计有标准化安装孔位，方便后续将平台固定在基础面上，或是在承载平台上加装各类工装夹具，拓展使用场景。建模过程中对所有运动部件做了运动仿真校验，验证手摇轮转动圈数与平台升降高度的对应关系，确保传动比设计合理，操作时无需过大的手摇力即可实现平台升降，整体结构紧凑，传动平稳，可作为小型工位升降、物料举升、教学演示等场景的结构参考，模型的结构细节完整，可直接用于工程出图、3D打印验证或是进一步的结构优化设计。
