薄板垂直升降输送设备结构设计

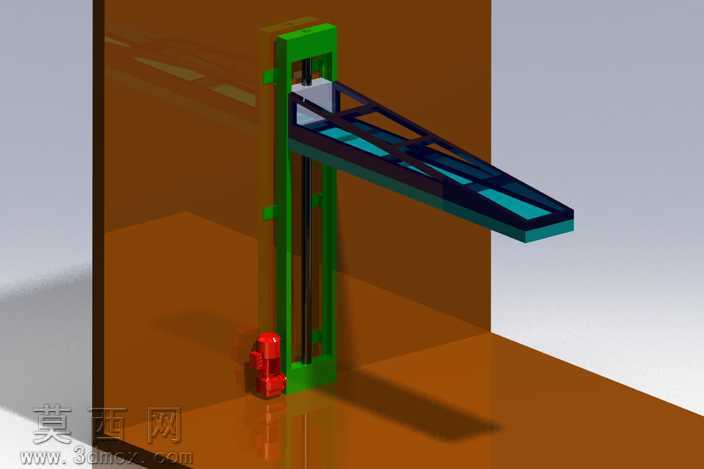

本模型为薄板垂直升降输送设备，采用SolidWorks完成全参数化三维建模，整体结构经过精细化装配校验，所有运动部件均添加了符合实际工况的配合约束，可直接用于运动仿真验证。模型主体由立式支撑框架、悬臂输送架、驱动组件三部分构成，立式支撑框架采用绿色涂装的型材拼接结构，框架两侧预设线性导轨安装位，保证升降过程的运行精度与结构稳定性；悬臂输送架采用深色镂空桁架式设计，在保证结构强度的同时大幅降低自身重量，架体表面设置薄板承载定位结构，可适配不同规格的薄型板材平稳放置，避免升降过程中板材出现滑移、偏移问题。底部红色驱动组件采用集成化布局，内置动力输出与传动结构，可带动悬臂输送架沿立式框架完成垂直方向的往复升降动作，实现不同高度工位间的薄板物料转运。建模过程中对所有零件进行了材质属性赋予，框架结构采用结构钢材质，输送架采用高强度铝合金材质，驱动部件外壳采用工程塑料材质，渲染阶段针对不同材质调整了反光度、粗糙度与色彩参数，还原真实工业设备的视觉质感。设计思路围绕薄板类物料的垂直转运需求展开，摒弃了传统升降设备的大体积载台结构，采用单侧悬臂式设计，既减少了设备整体占地面积，又方便板材在升降工位的上下料操作，同时桁架式悬臂的镂空结构可避免板材表面积尘堆积，适配钣金加工、板材仓储等场景的使用需求。模型所有零部件均做了倒角、圆角等工艺细节处理，符合实际机械加工的工艺要求，不存在干涉、缺面等建模问题，可直接导出工程图纸用于生产加工参考，也可作为自动化产线物料转运模块的设计参考模板，帮助设计人员快速完成同类升降输送设备的方案迭代与结构优化。
