彩色剪叉式液压升降工作台结构设计

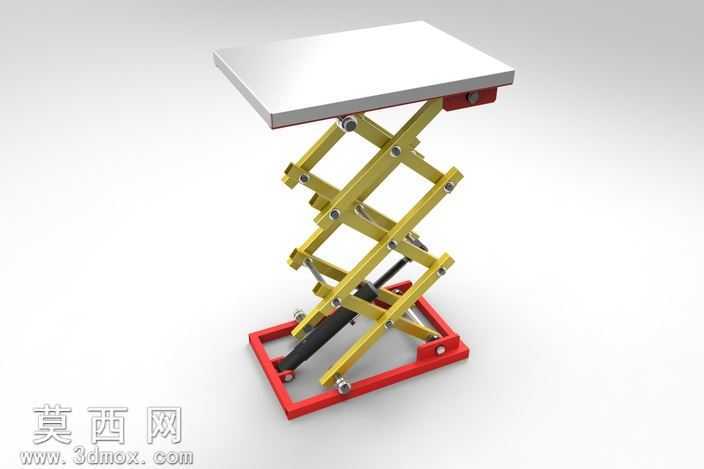

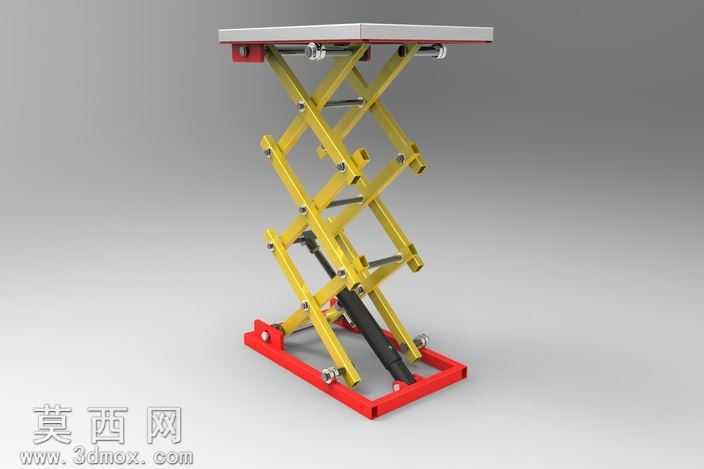

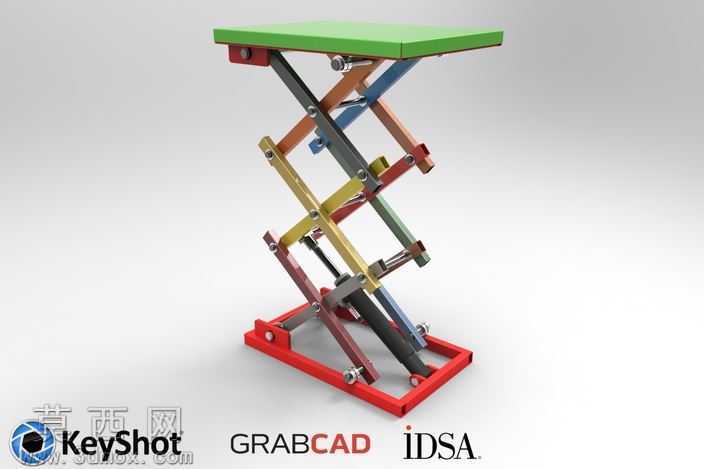

本作品为剪叉式液压升降工作台的三维设计成果，建模阶段严格遵循机械设计规范完成各零部件的参数化搭建，首先对底部支撑底座进行建模，采用矩形框架式结构设计，预留液压油缸安装位与剪叉臂铰接支座，保证底座的承重稳定性与安装精度。剪叉臂组采用多组交叉铰接的杆系结构，每段剪叉臂均按照受力分析结果设置合理的截面尺寸，铰接位置采用销轴连接的结构形式，建模时精准还原铰接处的转动配合间隙，保证剪叉臂组伸缩动作的流畅性，不同层级的剪叉臂采用差异化的色彩材质区分，既提升了模型的视觉辨识度，也清晰展现了多层剪叉的嵌套传动逻辑。顶部承载平台采用平板式结构，底部设置与最上层剪叉臂连接的铰接座与滑动导轨副，保证平台升降过程中始终保持水平状态，不会出现偏斜卡顿的问题。驱动部分采用单级液压油缸作为动力元件，油缸缸筒与底部支座铰接，活塞杆端与中层剪叉臂的铰接点连接，建模时还原了油缸的缸筒、活塞杆、进出油口等细节结构，准确模拟液压驱动的动力传递路径。渲染阶段采用KeyShot完成材质与场景搭建，金属结构件分别赋予不同色彩的金属烤漆材质，还原钢材的哑光金属质感与漆面光泽，液压油缸部分赋予深色金属与黑色密封件的组合材质，顶部平台赋予绿色防滑台面材质，底座采用红色警示色烤漆材质，通过柔和的影棚布光突出结构的层次关系，清晰展现各部件的装配关系与运动逻辑。设计过程中重点优化了剪叉臂的铰接点位置，通过调整铰接点的排布提升升降行程的利用率，同时保证各受力点的载荷分布均匀，避免出现应力集中的问题，整体结构紧凑，传动平稳，可作为小型升降作业平台的设计参考，完整还原了剪叉式升降机构的工作原理与装配关系，各部件之间的配合关系清晰，可用于机构运动仿真与结构验证。
