Lanz微型拖拉机前部结构三维设计

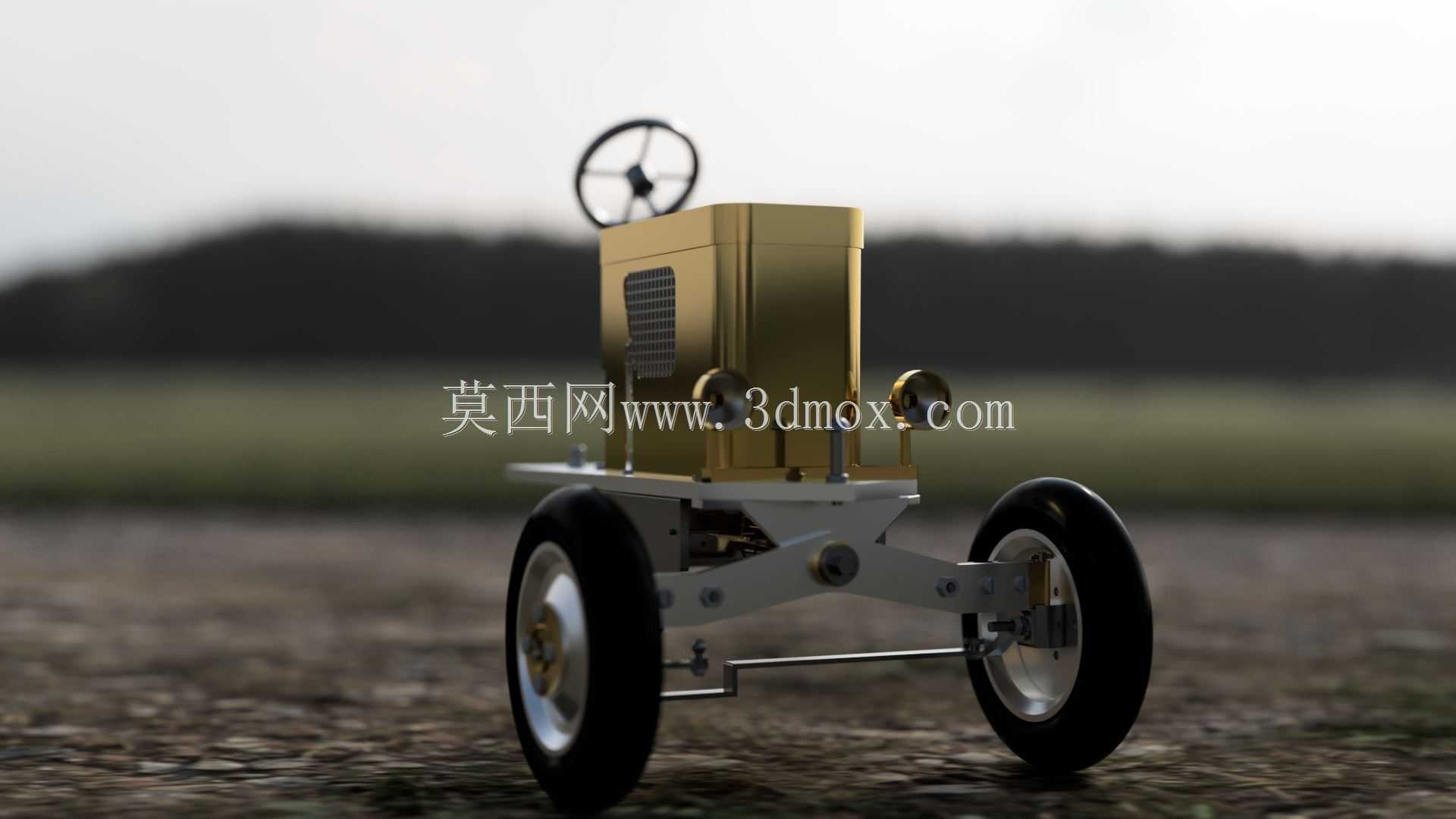

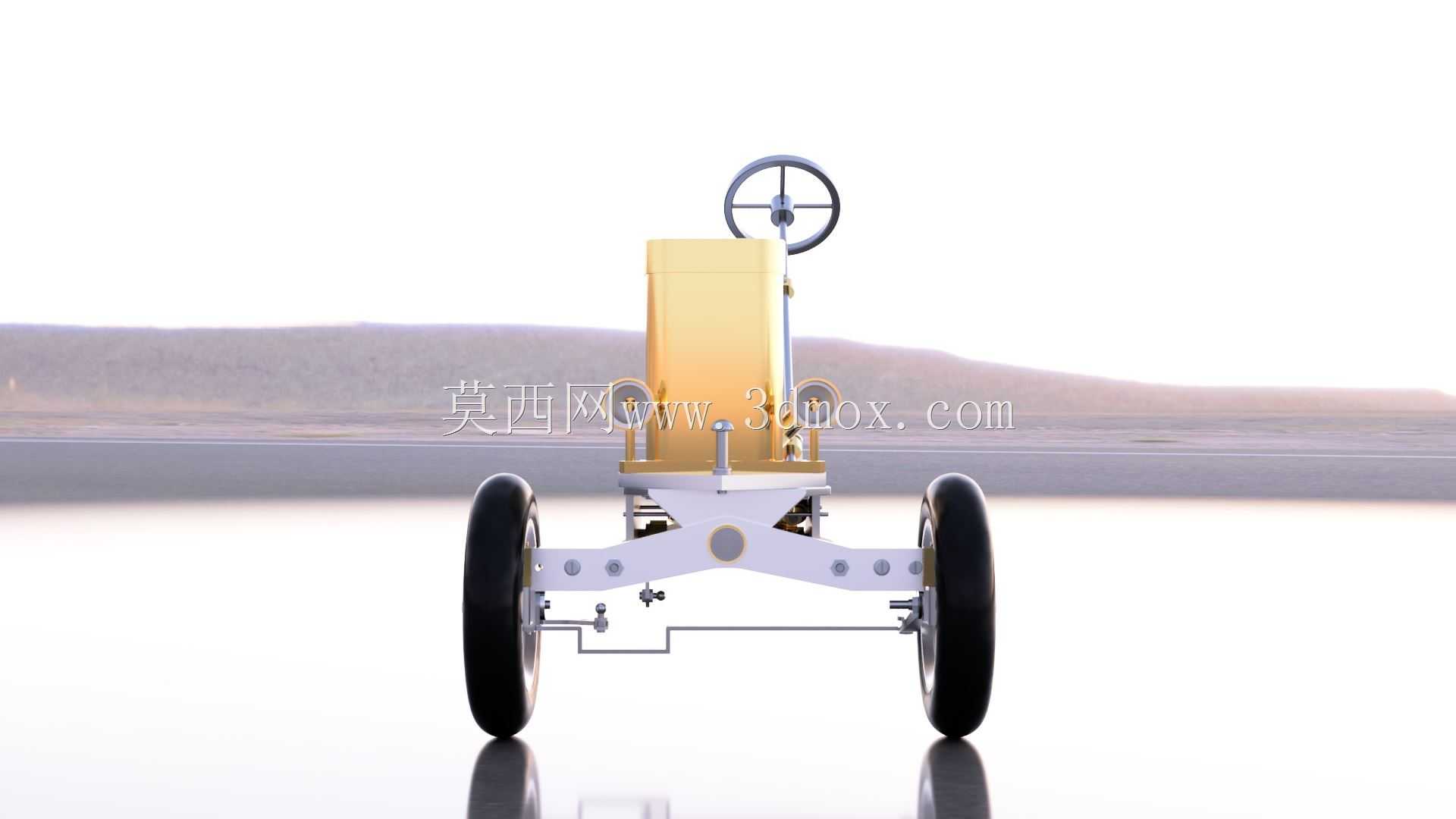

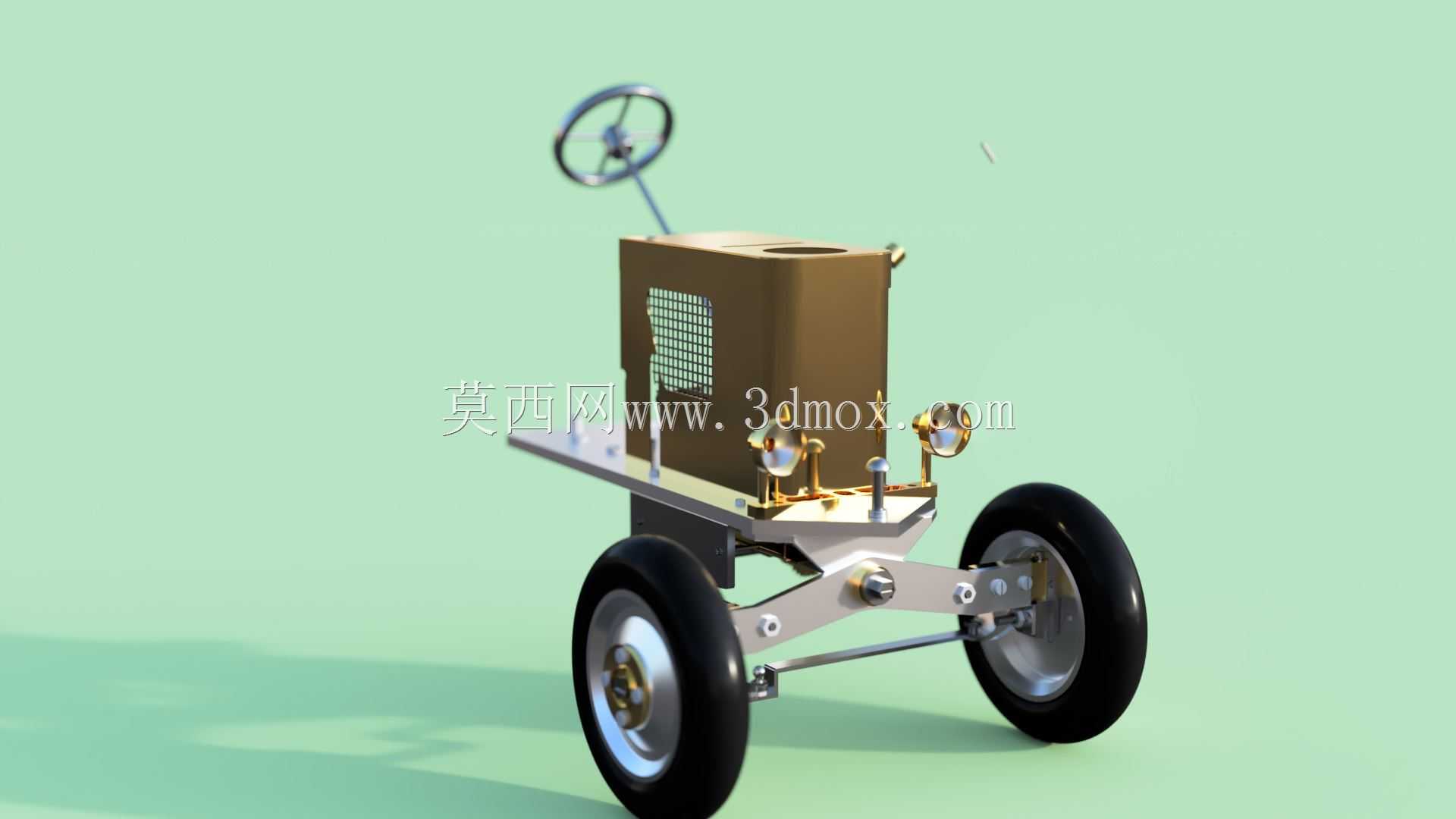

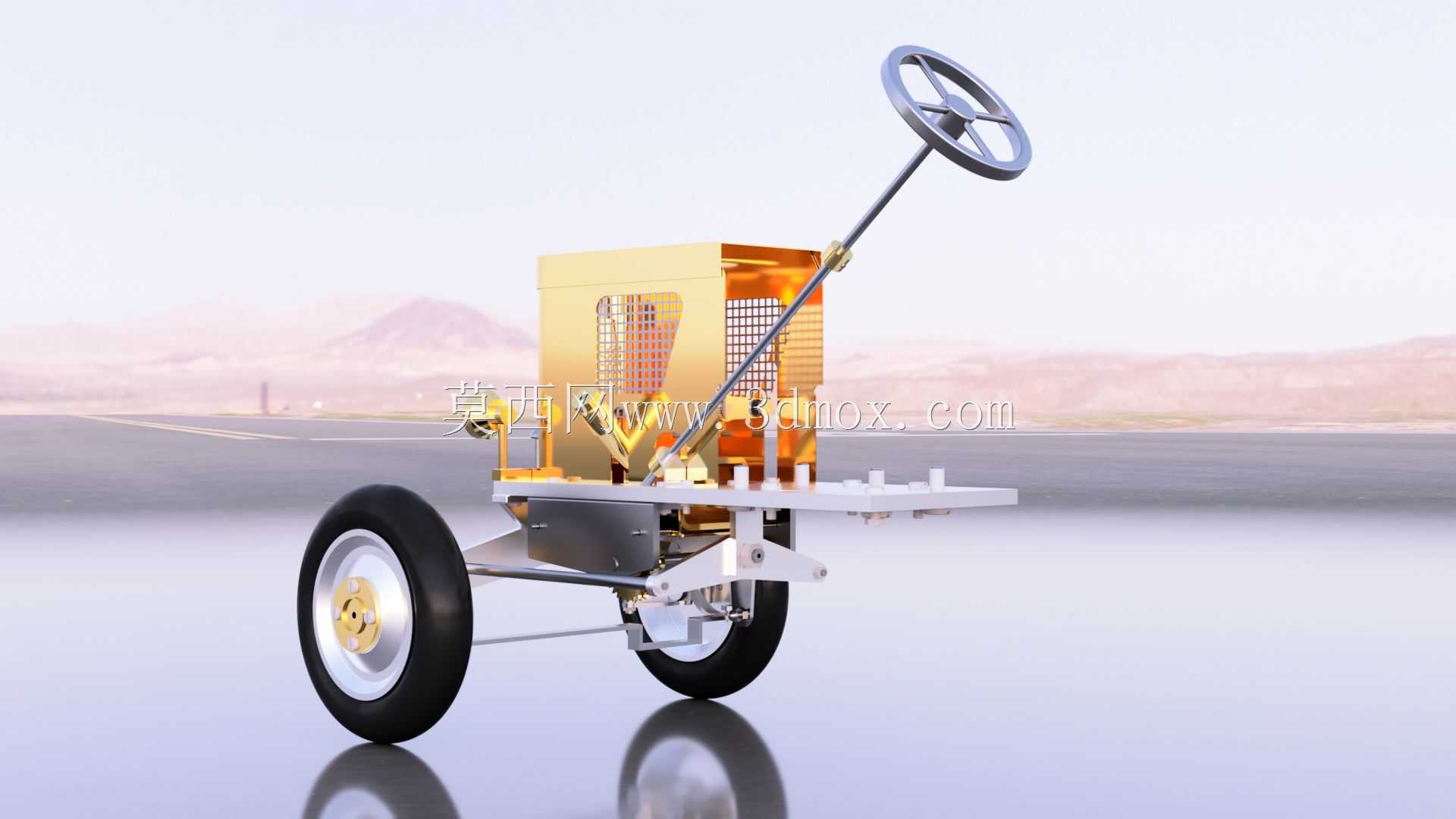

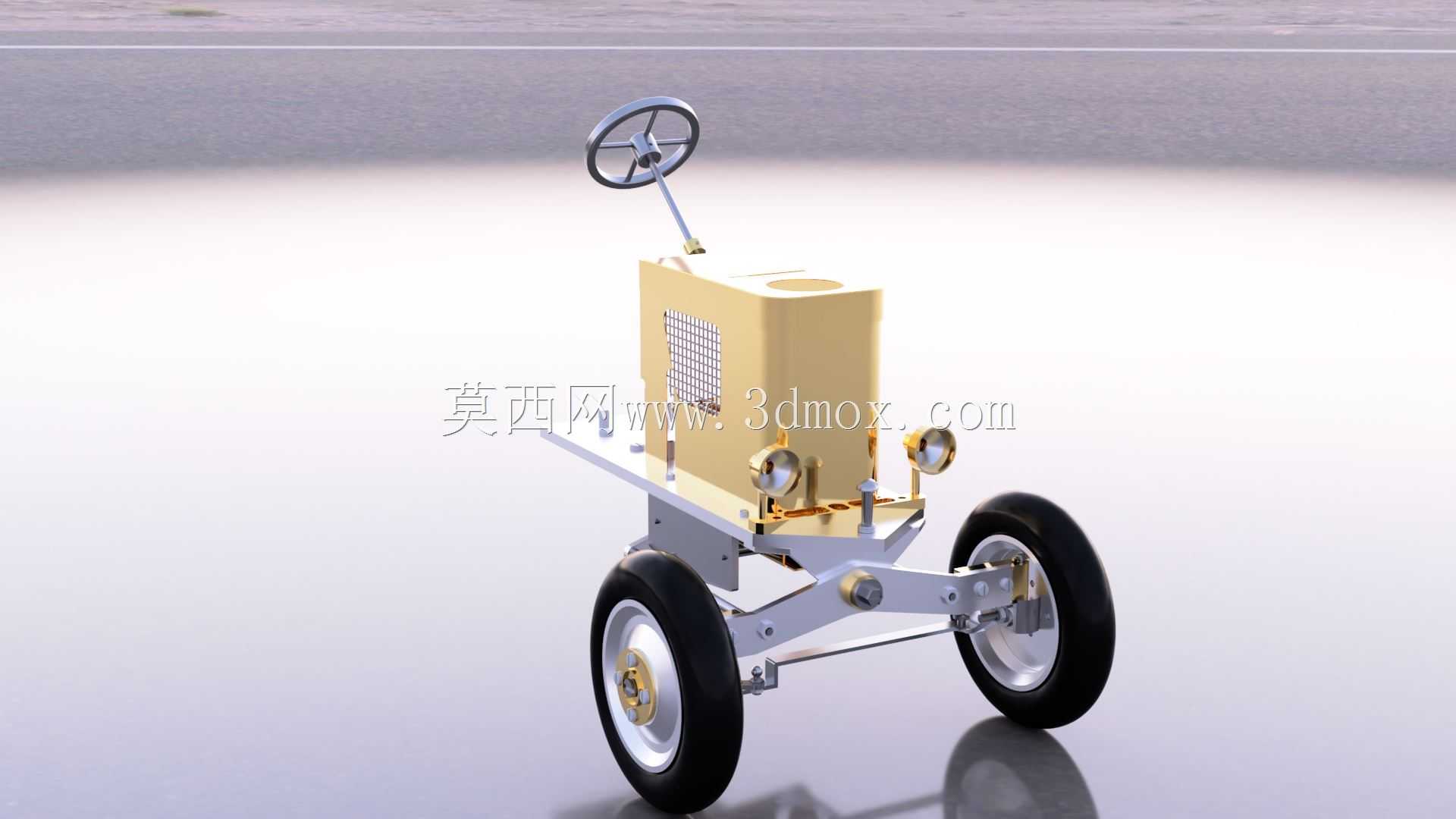

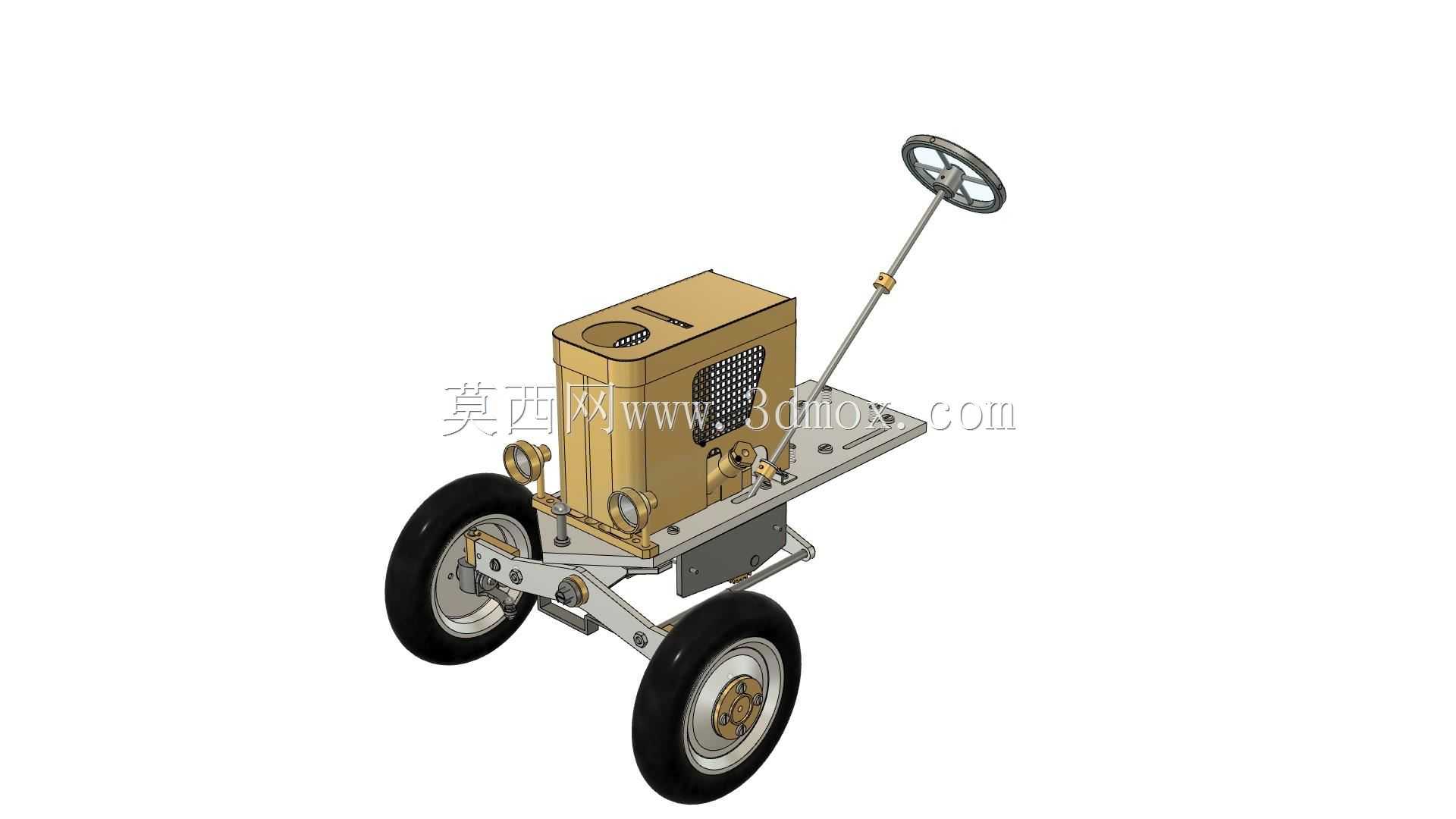

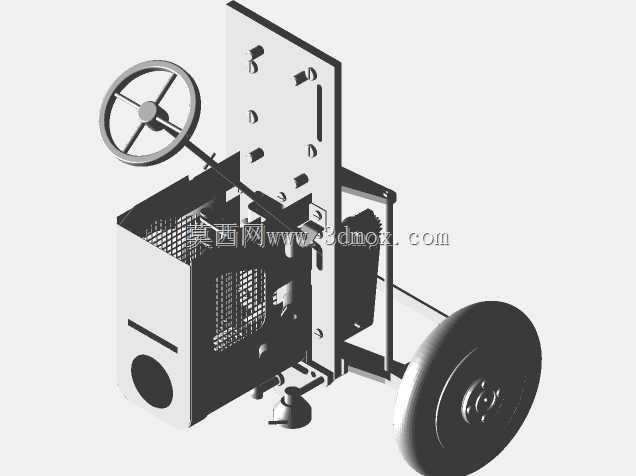

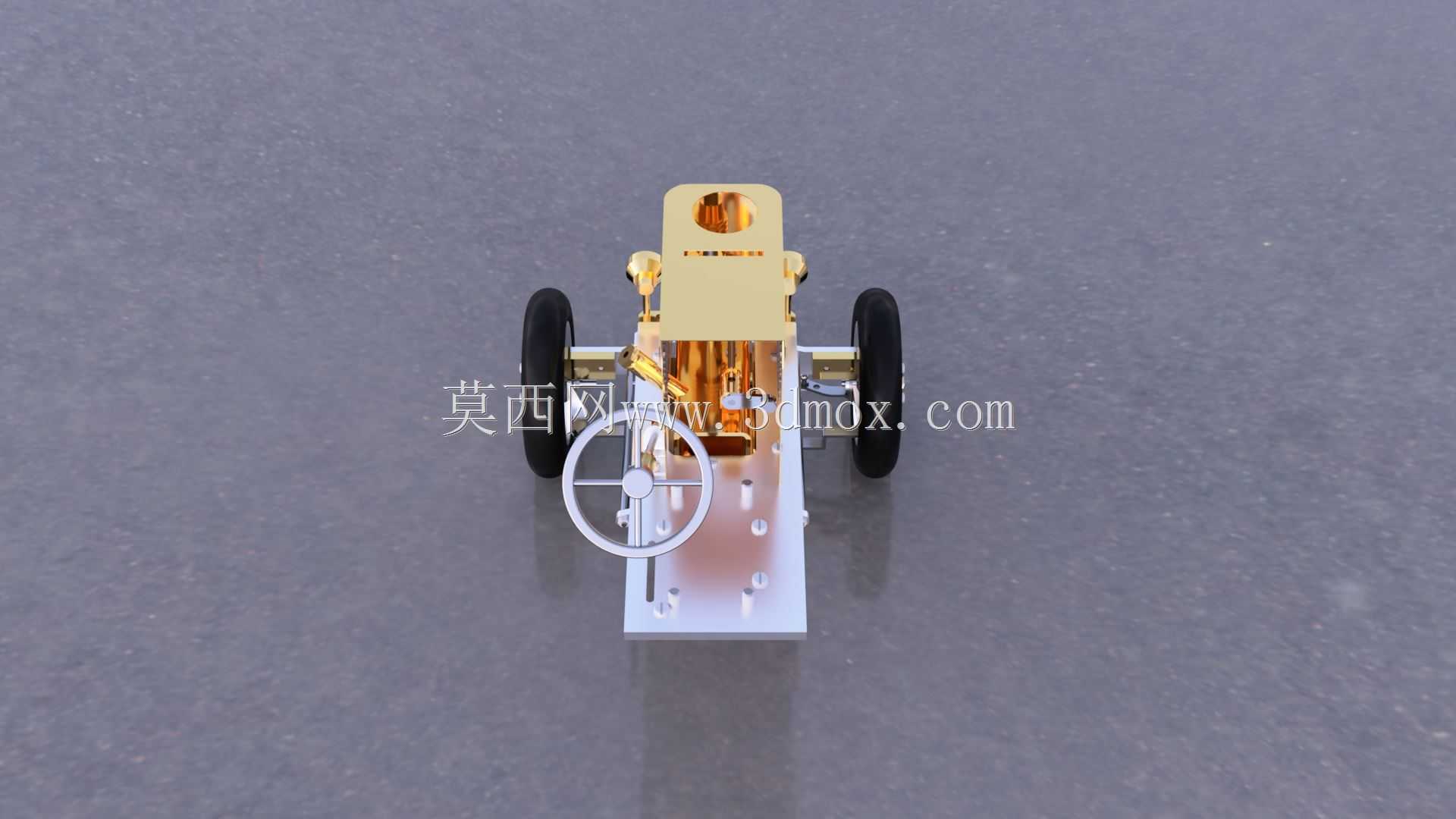

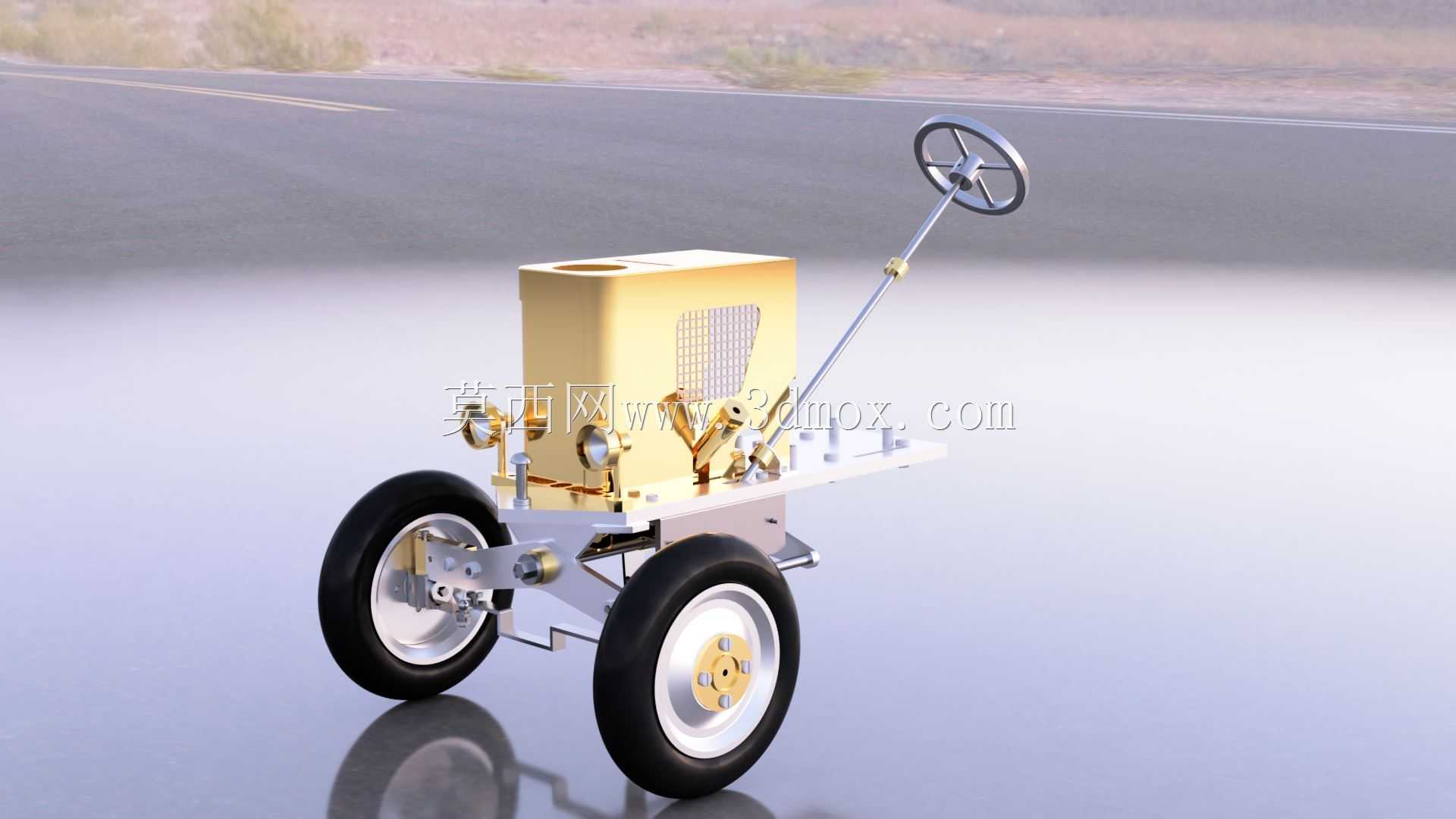

　　本次呈现的Lanz微型拖拉机前部结构，主要面向小型庭院作业、设施农业内的轻量农事场景，适配大棚内窄垄作业、果园行间除草、庭院地块翻整这类大型农机无法进入的狭小作业空间，区别于大马力拖拉机的重载作业定位，该前部结构更侧重转向灵活性与结构紧凑性，在保证基础承载能力的前提下尽可能压缩整机前部的横向与纵向尺寸，避免作业过程中剐蹭作物或棚室支架。从结构功能来看，该前部模块集成了转向操纵单元、前轮行走总成、前机架承载主体三个核心部分，转向操纵端保留了经典的盘式转向结构，转向柱通过万向节与下方的转向梯形机构连接，转向梯形采用前置式布置，转向节臂的长度与夹角经过反复校核，保证前轮最大转角可达38度，最小转弯半径控制在1.2米以内，

　　完全适配窄空间的转向掉头需求。前轮行走总成采用橡胶充气轮胎搭配钢制轮毂的组合，轮毂与转向节之间采用圆锥滚子轴承支撑，可承受垂直方向的作业载荷与转向过程中的侧向力，前桥部分采用分段式铰接结构，相比整体式前桥，可在不平整的田间路面实现单侧车轮的上下小幅摆动，保证两个前轮始终贴合地面，避免出现单轮悬空导致的转向失效或牵引力不足问题。设计过程中优先考虑了部件的装配边界，前部机架的安装孔位完全匹配对应型号的后部动力单元连接尺寸，机架主体采用铝合金与黄铜材质搭配的方案，承载主梁选用6061铝合金铣削成型，在保证结构强度的同时降低前部自重，避免整机出现头重脚轻的问题，外露的装饰与连接件采用黄铜材质，兼顾防锈性能与视觉质感。

　　前部结构的横向总宽度控制在620毫米，纵向长度从最前端的转向横拉杆到后部连接法兰面的距离为380毫米，转向盘的安装高度距离前轮接地面为720毫米，符合人体工程学的操纵高度要求，操作人员站立或乘坐时都能舒适握持转向盘。结构设计阶段针对不同材质的连接部位做了专门的公差匹配，铝合金与黄铜部件的连接面采用H7/h6的间隙配合，装配时无需额外打磨即可实现精准对位，转动部位的销轴都预留了润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，减少转动磨损，延长部件使用寿命。前部机架上预留了前部配重的安装位，可根据后续挂载的前端农具重量加装对应配重块，避免作业时前轮翘头，同时前桥下方预留了120毫米的离地间隙，可轻松越过田块内的土块、垄沟等障碍，

　　不会出现底盘剐蹭地面的问题。转向传动机构的所有拉杆都采用可调节长度的设计，装配时可通过调整拉杆长度修正前轮前束，前束值控制在2-4毫米范围内，减少轮胎行驶过程中的偏磨问题。整个前部结构的所有连接螺栓都采用标准件，便于后期维护更换，没有定制特殊规格的紧固件，降低后期的配件获取难度。从实际作业适配性来看，该前部结构可搭配不同规格的后轮动力单元，组成完整的微型拖拉机，可挂载的前端农具包括小型推土铲、除草辊、播种开沟器等轻量作业机具，挂载点的位置经过优化，农具作业时的受力点落在前轮支撑三角形范围内，不会出现额外的倾覆力矩。建模过程中对所有运动部件做了干涉检查，转向盘打到最大转角时，轮胎与机架、转向拉杆与前桥之间都保留了至少10毫米的安全间隙，不会出现运动干涉卡滞的问题，材质渲染阶段针对铝合金的哑光金属质感、黄铜的抛光金属质感、橡胶轮胎的哑光粗糙质感都做了对应的材质参数调整，可直观呈现各部件的实际外观质感，也便于后续做结构爆炸图、装配工艺演示等衍生内容。
