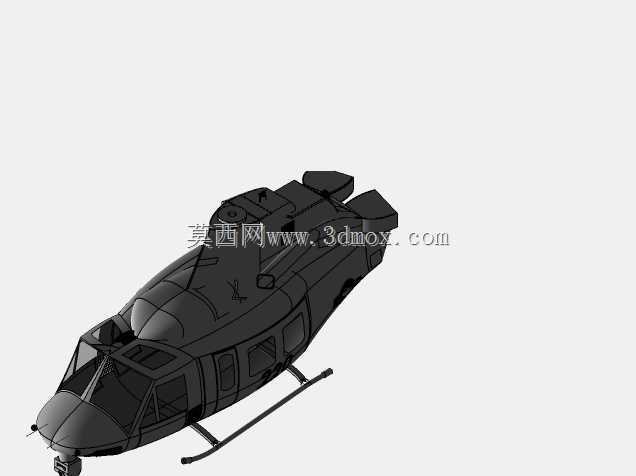

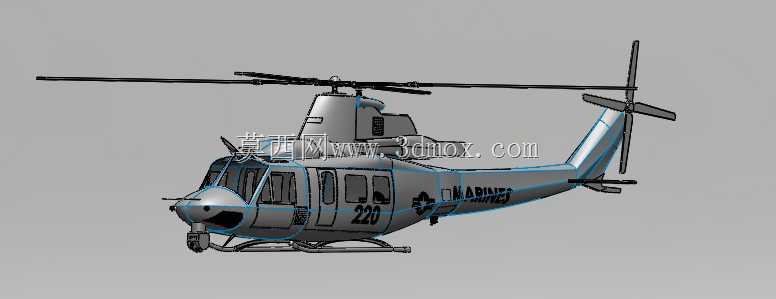

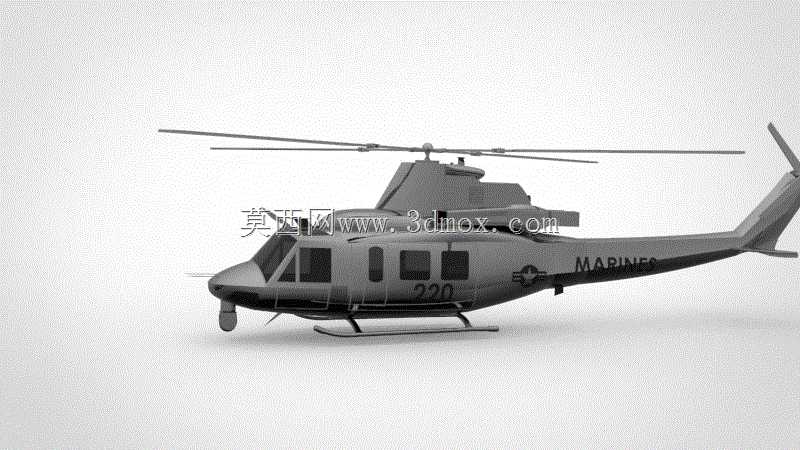

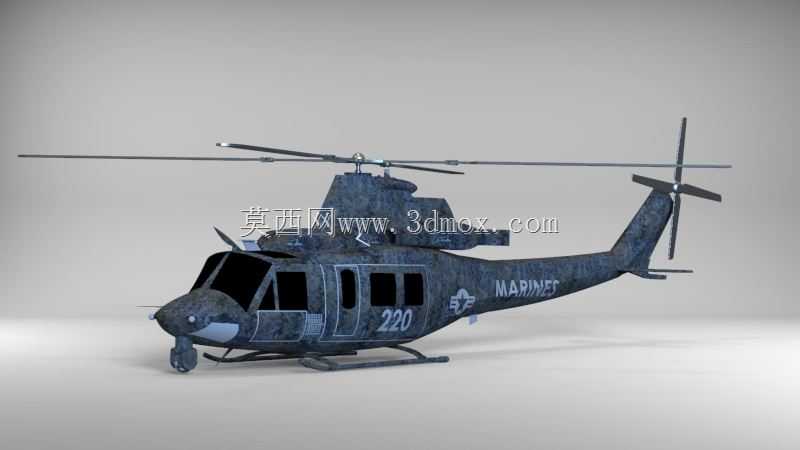

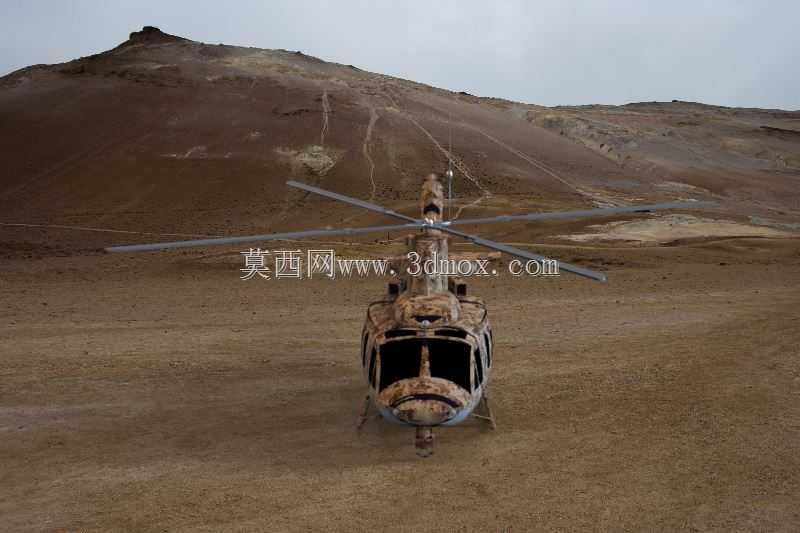

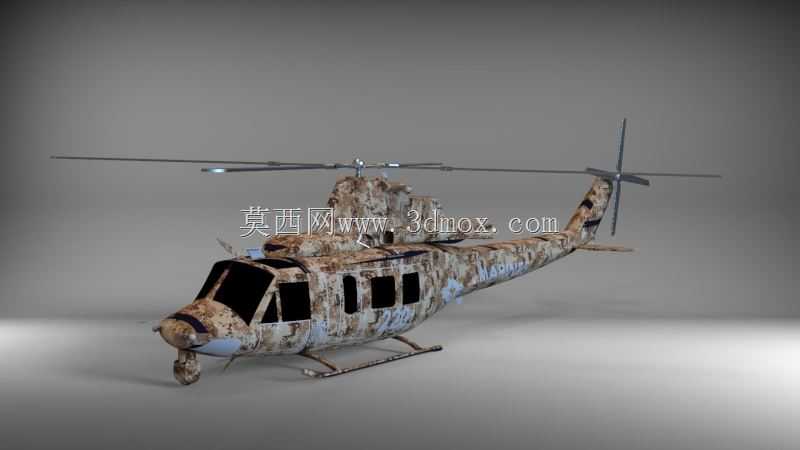

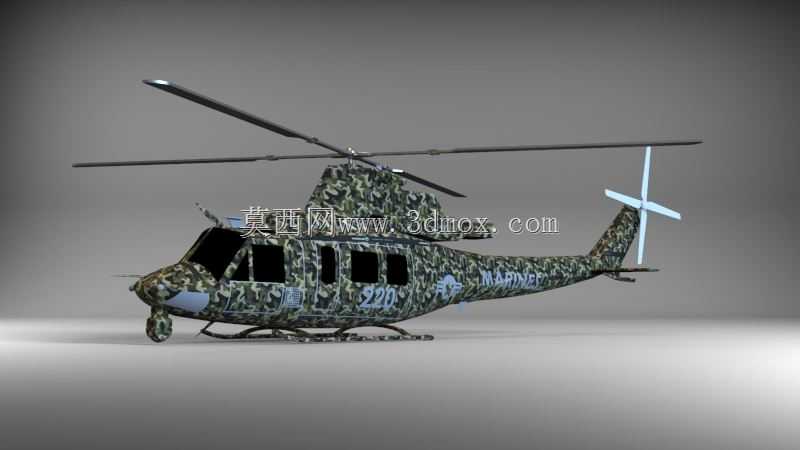

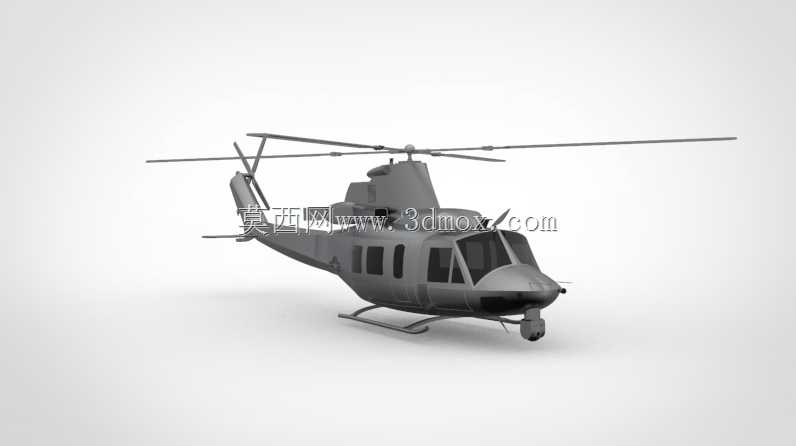

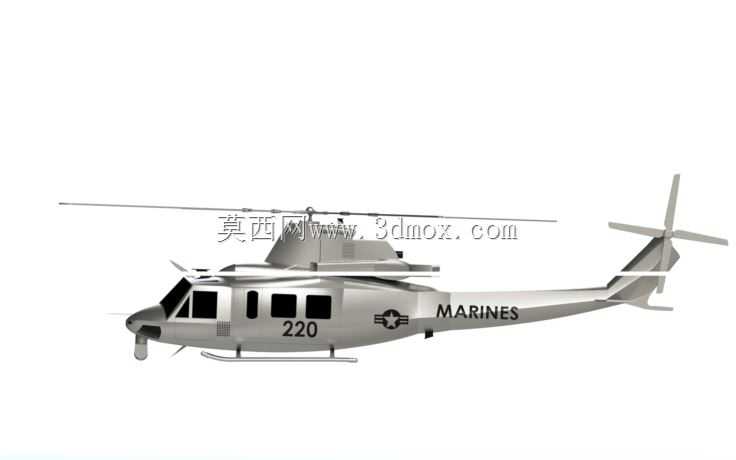

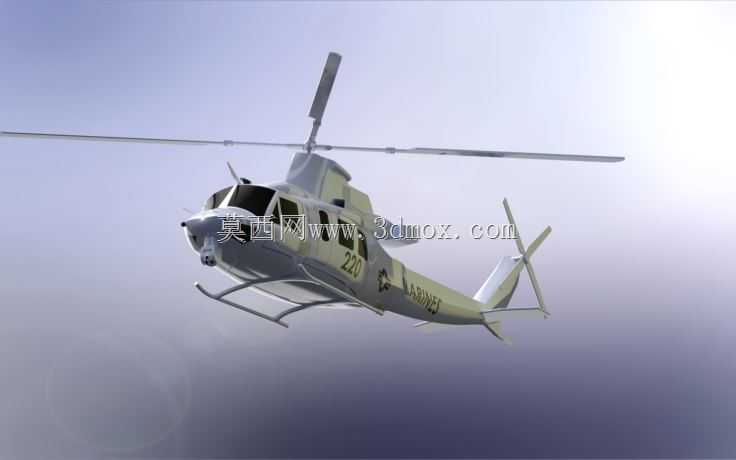

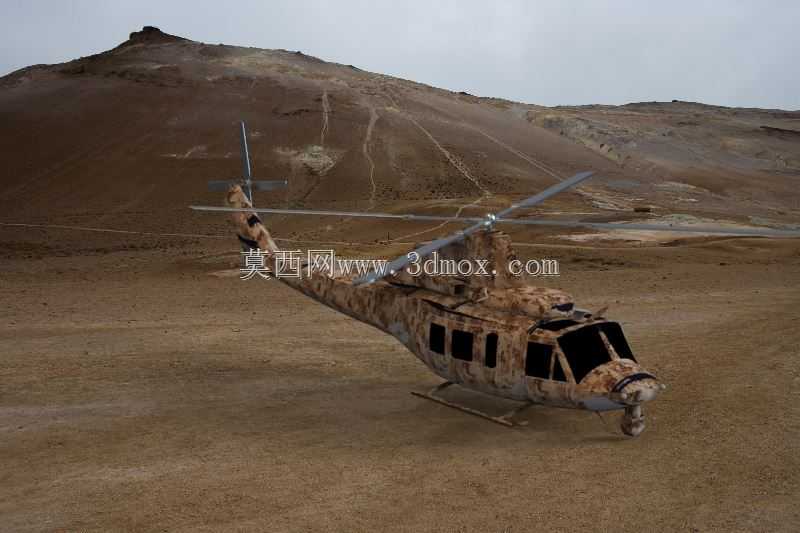

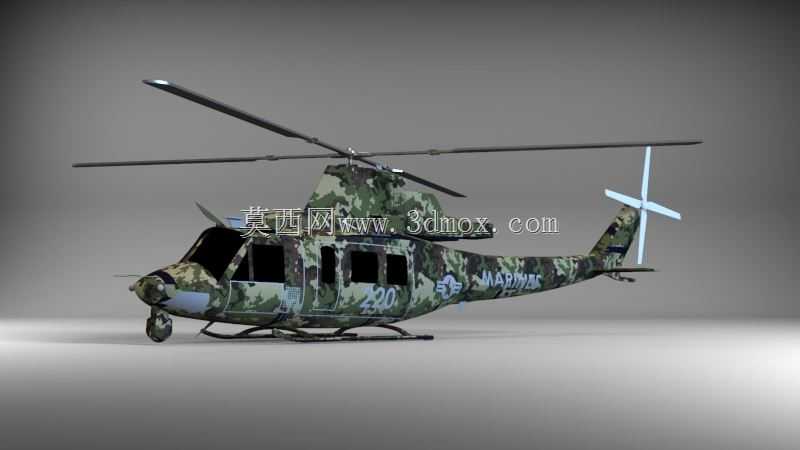

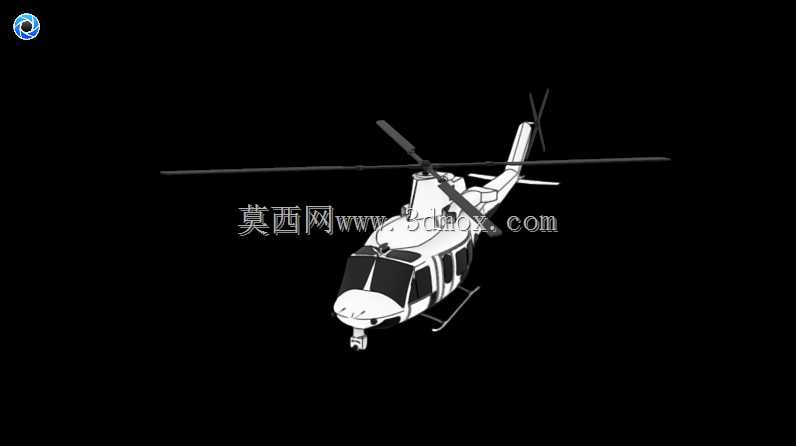

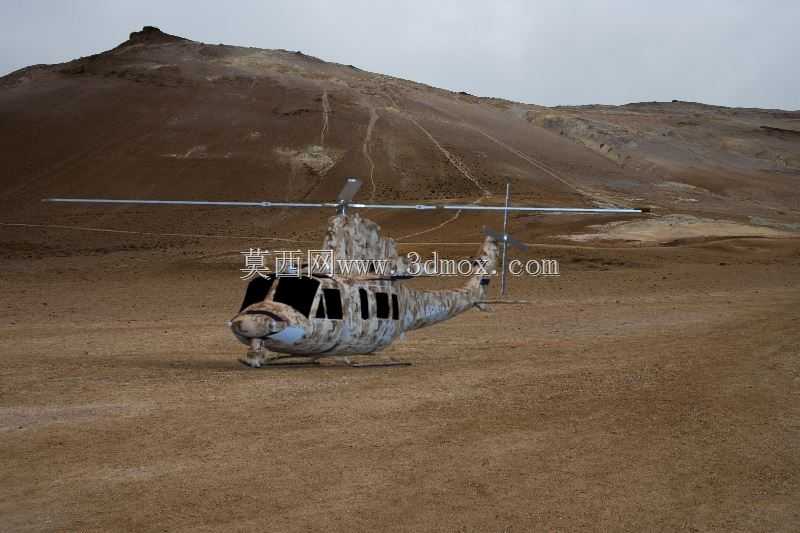

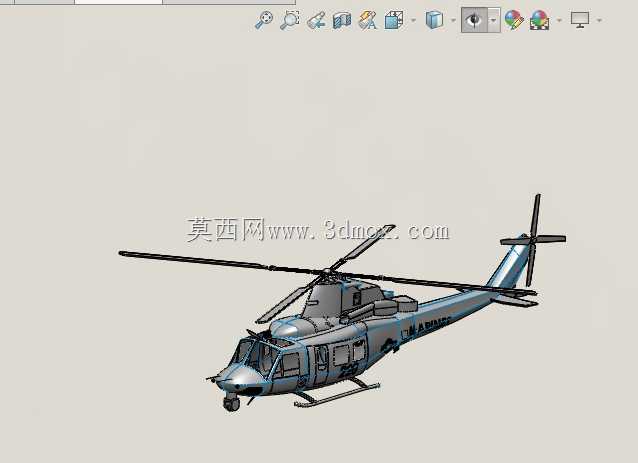

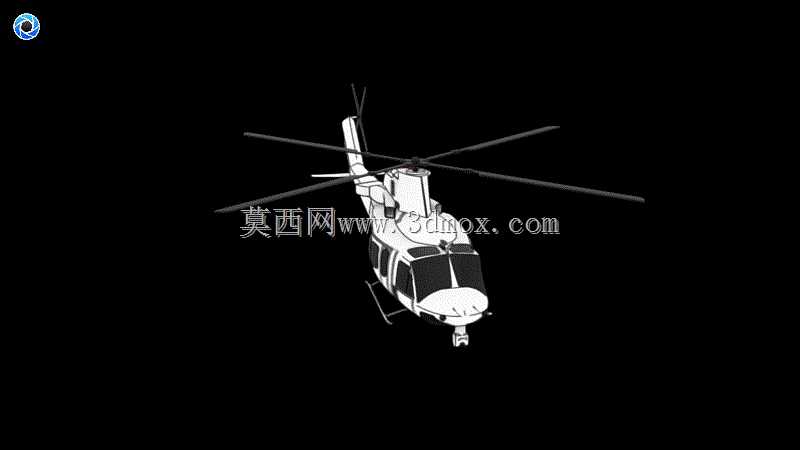

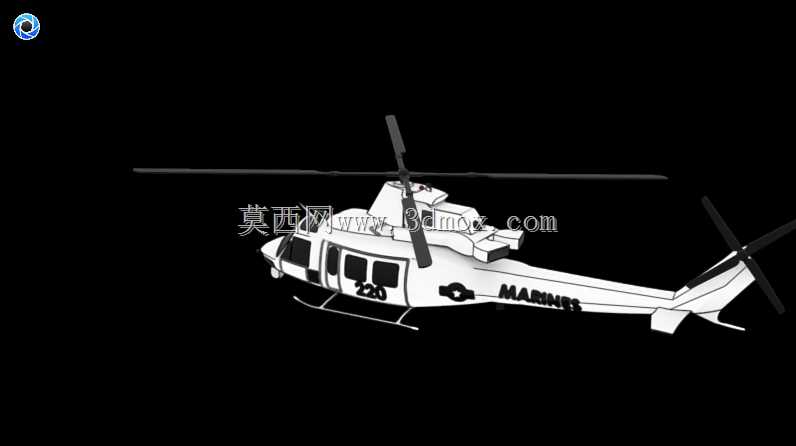

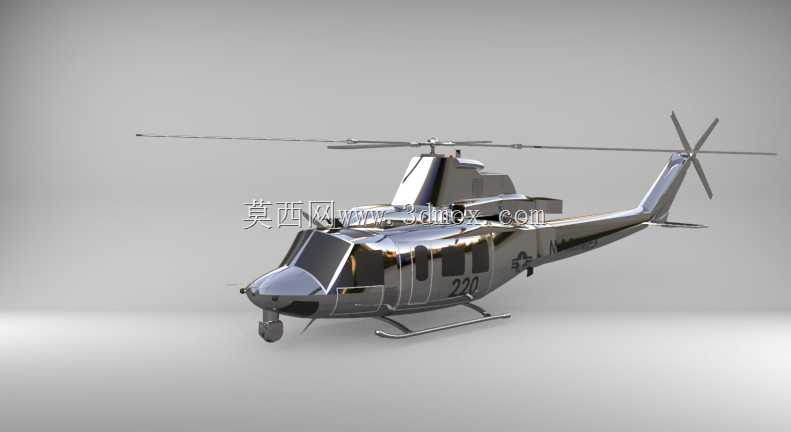

贝尔UH-1Y毒液通用直升机三维结构模型

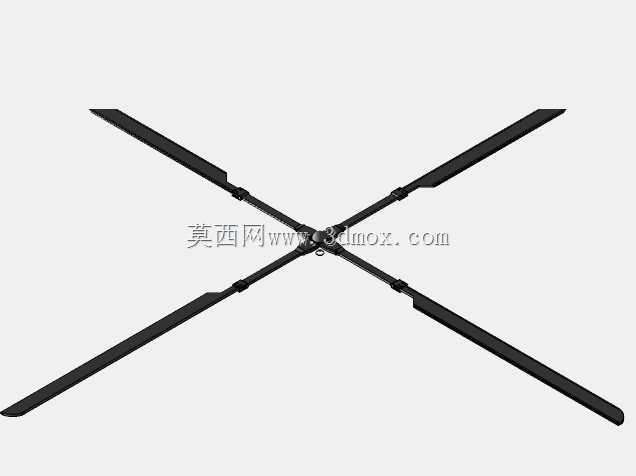

　　该模型还原的贝尔UH-1Y毒液通用直升机，作为经典休伊系列的升级迭代型号，目前主要列装于海军陆战队的空中突击单位，承担战场兵力投送、近距离火力支援、伤员转运、战术物资吊运等核心任务，在两栖登陆作战、纵深地域机降、前沿阵地补给等场景中具备极高的任务适配性。从结构设计逻辑来看，整机沿用了单旋翼带尾桨的常规直升机布局，主旋翼采用四叶复合材料桨叶设计，相比早期两叶桨构型，在提升旋翼升力效率的同时，大幅降低了飞行过程中的振动水平，对应机身主减速器安装位的承力框架做了局部加强设计，能够承受更大的扭矩输出载荷，适配升级后的动力单元输出特性。机身主体采用半硬壳式结构设计，前部驾驶舱采用并列双座布局，风挡为多段式防弹玻璃构型，

　　舱门区域预留了机载武器的安装接口，可根据任务需求快速挂载机枪、火箭发射巢等战术装备；中部乘员舱采用宽体设计，内部预留了兵员座椅、担架固定位、物资系留接口等安装结构，舱体两侧的滑动舱门可在飞行过程中完全开启，满足人员快速索降、机载武器侧向射击的使用需求。尾梁部分采用轻量化铝合金蒙皮加桁条的承力结构，尾桨安装在尾梁末端右侧，采用跷跷板式两叶桨构型，对应尾传动轴的敷设路径在尾梁内部预留了充足的检修通道，尾梁下部设计有可收放式尾橇结构，在野外无铺装场地起降时能够避免尾桨磕碰地面障碍物。起落架采用滑橇式设计，相比轮式起落架结构更简单、维护成本更低，适配复杂野外地形的起降需求，滑橇结构与机身下部的连接点采用减震阻尼结构设计，

　　能够吸收硬着陆时的冲击载荷，避免机身主体结构出现过载损伤。从安装边界与尺寸适配角度来看，整机旋翼转动时的最大外廓尺寸需满足两栖攻击舰舰载机库的停放要求，主旋翼、尾梁部分均设计有折叠结构接口，折叠后整机的宽度、长度尺寸可大幅压缩，能够适配舰上升降机、机库密集停放的空间约束；机身两侧的短翼挂点位置经过重心配平计算，挂载不同重量的武器载荷时，可通过调整燃油箱的油量分布、旋翼锥体角度来保持整机的飞行平衡。在细节结构还原上，模型完整呈现了机鼻下方的光电探测转塔安装位、机身顶部的发动机舱散热口、尾梁上的水平安定面、尾部的防撞灯等结构，各部件的连接关系完全匹配实机的装配逻辑，比如主桨毂与主减速器的连接法兰、发动机与主减速器的传动轴夹角、

　　尾桨操纵钢索的敷设路径等细节，都按照实际工程结构做了还原，可用于直升机结构原理教学、战术场景仿真、舰载机调度模拟等相关领域的三维可视化应用。针对实际使用中的维护需求，机身各处的检修口盖位置、尺寸都做了对应还原，发动机舱、减速器舱、航电舱的维护口盖均可单独拆卸，能够直观展示内部设备的安装布局，对于结构设计从业者而言，可通过该模型参考中型通用直升机的承力框架设计、载荷传递路径、机载设备布局思路，理解军用直升机在作战需求约束下的结构权衡设计逻辑，比如为了兼顾防护能力与载重性能，机身装甲仅布置在驾驶舱、发动机舱等关键部位，非承力部位采用轻量化复合材料蒙皮，在结构强度满足要求的前提下尽可能降低整机空重，提升有效载荷与航程表现。
