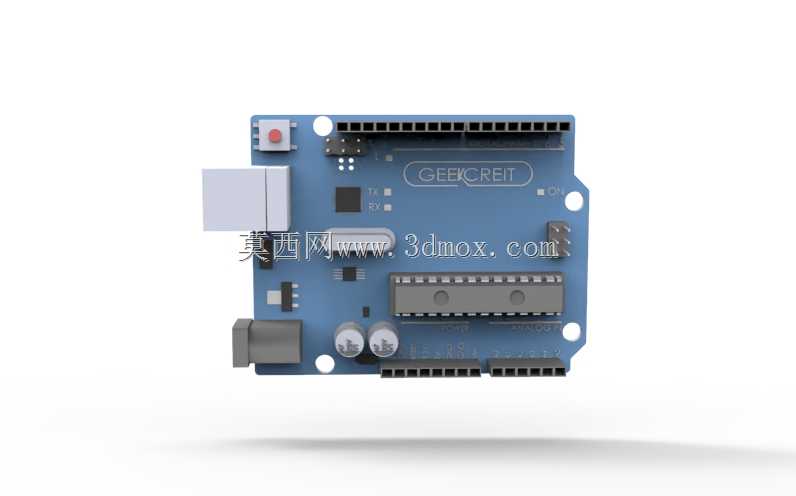

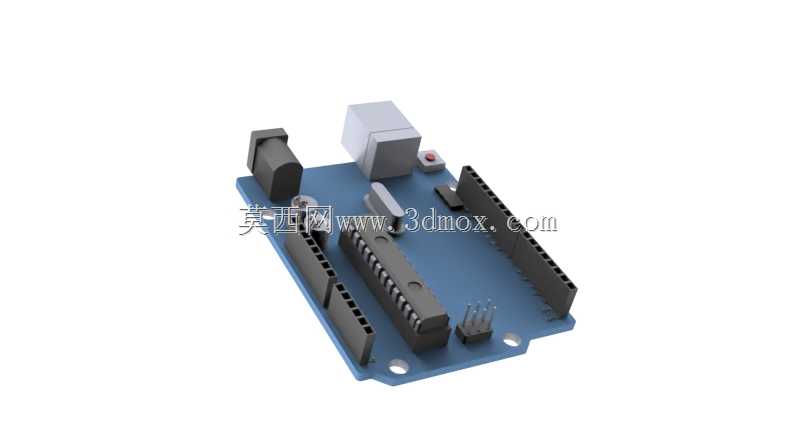

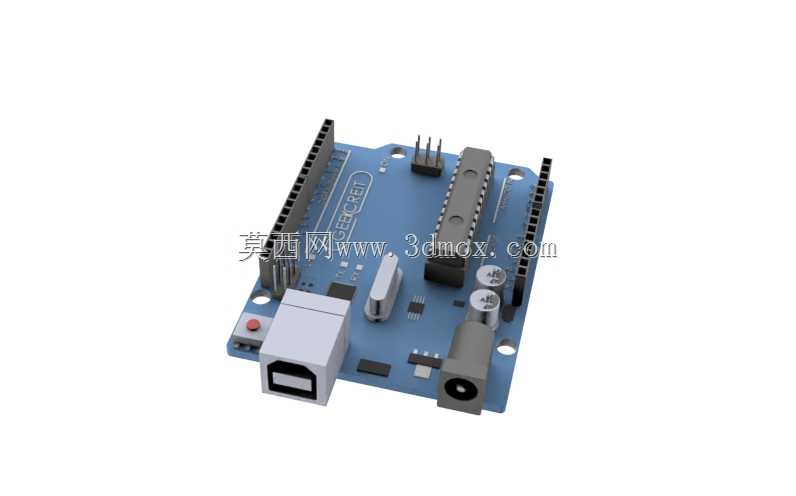

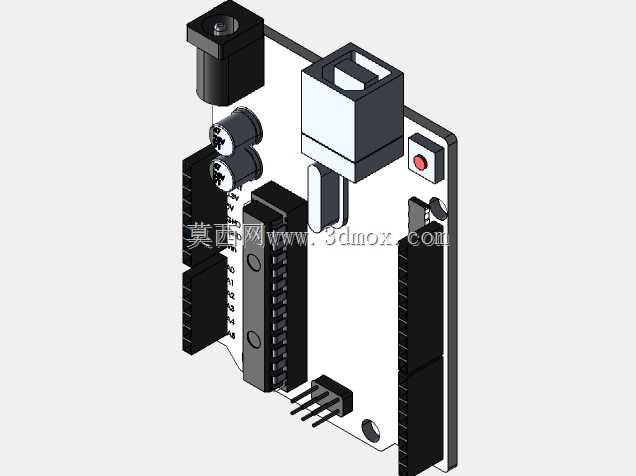

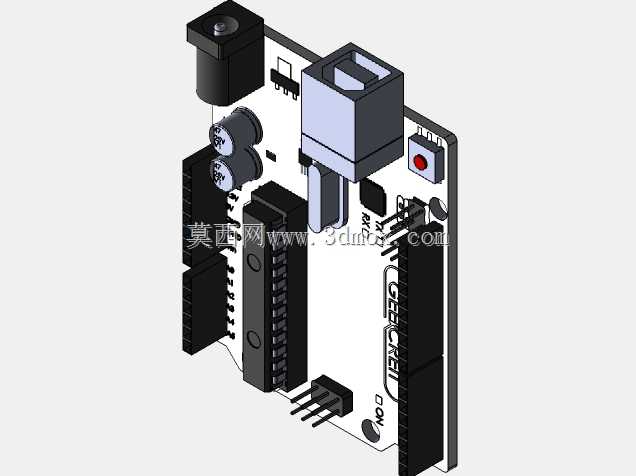

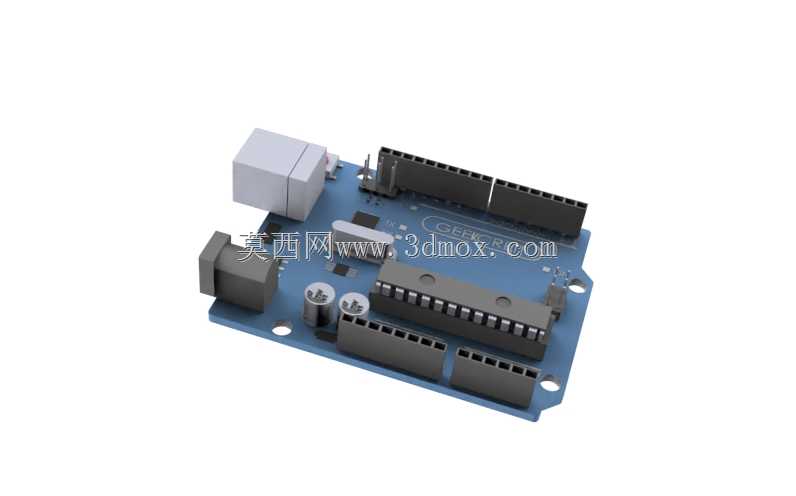

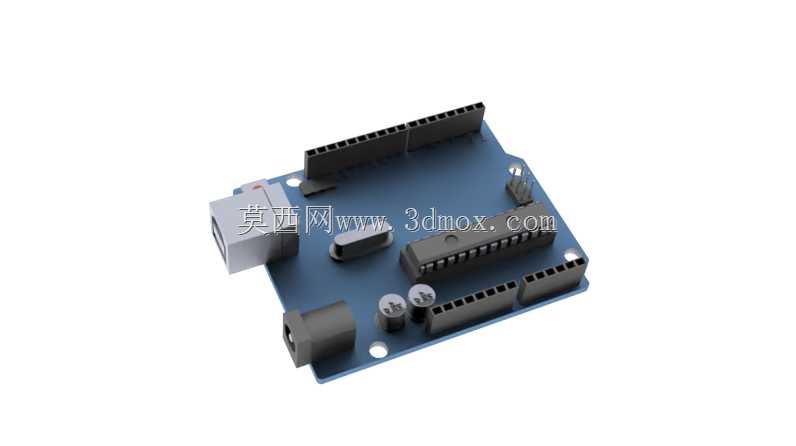

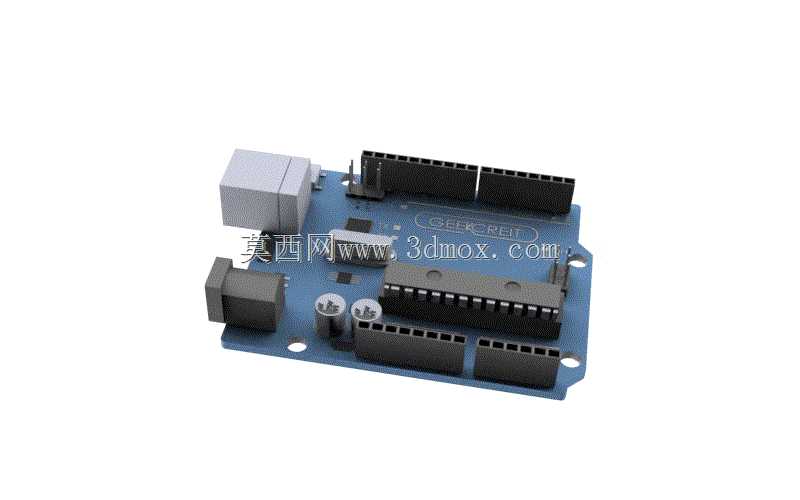

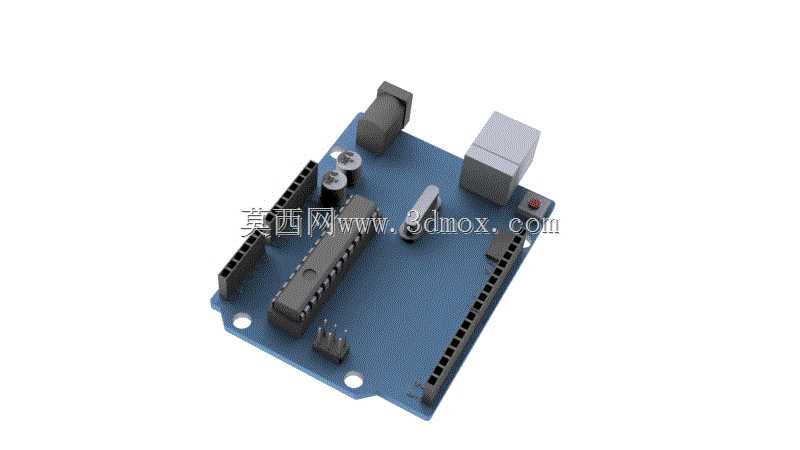

ArduinoUno开源开发板三维结构模型

　　做嵌入式开发配套结构件设计的时候，经常需要把主控板的三维数模放进装配体里做干涉检查，这款复刻Arduino Uno R3布局的开发板模型，刚好能覆盖绝大多数原型验证阶段的结构适配需求。先从实际安装场景说，日常做桌面级小型智能设备、教学实验装置、创客类原型产品的时候，主控板的安装位预留、接口避让是结构设计里很容易出问题的环节——很多新手建模的时候只估个大概长宽，等实物打样回来才发现USB接口凸台和外壳开孔对不上，或者DC电源座的高度和内部支撑柱撞了，要么就是排针位置和上层扩展板的间距留得不够，插模块的时候顶到壳体。这个模型把板上所有外接接口的凸台高度、突出板边的尺寸都做了还原，Type-B接口的金属外壳轮廓、USB口内部的插接避让空间都留了准确的余量，DC电源座的圆柱外径、插针中心距也和实物一致，甚至板上复位按键的凸起高度、四个安装孔的沉头深度都做了写实处理，直接放进装配体里就能用来核对外壳开孔位置、支撑柱高度，不用再对着实物卡尺反复量。

　　从功能特性对应的结构设计来看，这款开发板的板载元件布局完全遵循官方开源规范，两侧的双排排针间距是标准的2.54mm节距，排针突出板面的高度分两种：焊接面的针脚长度适合搭配常规铜柱安装，元件面的排针高度刚好匹配市面上通用的Uno扩展板堆叠间距，做多层扩展结构的时候，用这个模型可以直接模拟堆叠后的总高度，提前算好外壳内部的净空尺寸。板上的主芯片、晶振、电解电容这些较高的元件，模型里都还原了实际的外形轮廓和高度，不是简单的方块占位，比如电源部分的电解电容，顶部的防爆刻痕位置、引脚的弯折角度都和实物一致，做内部走线或者结构避让的时候，能精准判断会不会和导线槽、固定筋位发生干涉。

　　设计思路上，这个模型没有做过度的细节简化，也没有冗余的装饰特征，所有结构特征都是服务于装配验证需求的：PCB板的厚度取常用的1.6mm标准板厚，四个安装孔的中心距完全匹配官方的安装孔位尺寸，孔的直径适配M3铜柱的安装需求，板边的圆角处理也和实物一致，做嵌入式安装槽的时候，可以直接用这个模型的外轮廓生成腔体，不用再二次修整轮廓。接口部分的细节处理很贴合工程实际，USB接口的金属外壳厚度、插接方向的导向倒角都做了出来，模拟外接USB线的时候，可以直接在装配体里配合标准USB公头模型检查插拔空间够不够，会不会被外壳边缘挡住；DC电源座的中心针直径、外圈金属壳的尺寸也和通用5.5*2.1mm规格一致，适配常用的电源插头模型做干涉检查。

　　再说到安装边界的细节，很多人建模的时候容易忽略板上元件的最高突出点，这款模型里最高的元件是DC电源座的金属外壳，其次是USB接口的金属屏蔽罩，排针的高度比这两个元件略低一点，所以在设计外壳内部的顶面间隙的时候，只要留出比最高元件高1mm的余量，就不会出现压到元件的情况。板载的电源指示灯、用户LED的位置也做了准确还原，设计外壳上的指示灯导光柱的时候，可以直接对应模型上的LED位置定位开孔，不用再对着丝印层找坐标。复位按键的位置在板边靠近USB口的一侧，按键的按压行程对应的空间也在模型里留了参考，设计外壳的按键帽的时候，可以直接对齐按键中心，算好按键帽和壳体的间隙，避免出现按不动或者卡键的问题。

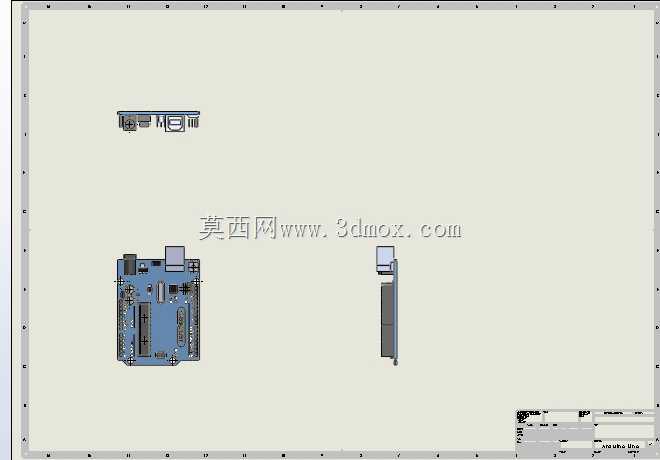

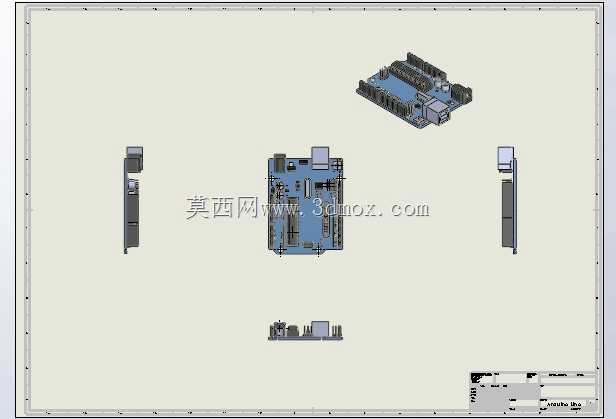

　　日常做教学演示装置、小型物联网终端、开源机器人主控平台的结构设计时，这个模型可以直接作为通用主控模块调入装配体，不用每次都从零开始画开发板，能省不少重复建模的时间。而且因为所有特征尺寸都和实物对齐，导出工程图的时候，直接从模型里提取的安装孔位、接口位置尺寸都能直接用来加工外壳，不会出现尺寸偏差。对于做结构设计的工程师来说，这种精准的电子元件三维模型，最大的作用就是在设计阶段提前排查所有装配干涉问题，减少打样返工的次数，尤其是做小批量原型产品的时候，提前把主控板和结构件的配合尺寸核对准确，能大幅缩短研发周期，避免因为结构适配问题反复修改模具或者3D打印件。
