圆柱螺旋压缩弹簧结构仿真设计

　　在各类机械传动、缓冲隔振、力值控制场景中，圆柱螺旋压缩弹簧是应用覆盖度极广的弹性基础零件，小到消费电子的按键回弹结构，大到重型工程机械的悬架缓冲组、工业设备的限位储能单元，都能见到这类零件的身影。本次完成的弹簧结构设计，核心围绕常规压缩工况下的力学性能匹配展开，建模阶段先根据目标工况的额定载荷、压缩行程要求确定线径参数，再结合安装空间的径向边界约束确定弹簧中径，同时核算有效圈数与总圈数的匹配关系，避免出现并圈干涉、压并行程不足的问题。

　　从结构细节来看，该弹簧两端采用并紧磨平的端部结构，这种处理方式能保证弹簧安装后端面与支撑座的贴合度，避免受载时出现偏载倾斜的问题，两端磨平段的长度控制在总圈数的四分之三圈左右，既保证支撑稳定性，也不会过度削减有效工作圈数。弹簧的节距参数经过反复校核，在额定压缩行程下不会出现相邻簧圈接触的情况，同时预留了15%左右的超程余量，应对工况中可能出现的瞬时过载冲击。簧圈的螺旋升角控制在常规压缩弹簧的合理区间内，保证轴向受力时力值输出线性度符合设计要求，避免出现刚度非线性突变的问题。

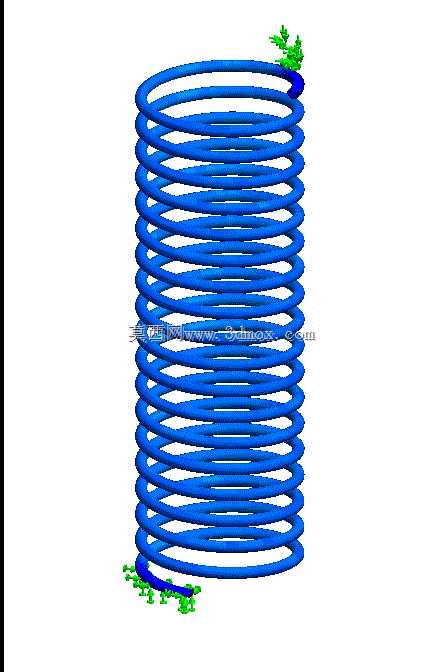

　　建模过程中特意还原了弹簧受载前后的形态差异，两端的绿色标识区域对应安装定位基准，实际装配时这部分会嵌入安装座的定位槽内，限制弹簧的径向窜动，保证弹簧受载时仅沿轴向产生形变。从安装边界来看，该弹簧的径向尺寸需要匹配安装腔的内径，预留0.5-1mm的径向间隙，避免弹簧压缩形变时外径胀大与腔壁发生摩擦剐蹭，影响使用寿命与力值输出精度；轴向安装尺寸需要考虑预压量，装配时预先压缩10%左右的额定行程，保证弹簧在工作全程都不会出现松脱、与安装座分离的情况。

　　在实际设备应用中，这类弹簧常被用作阀门的复位元件、自动化设备的缓冲限位件、振动设备的隔振支撑件，不同场景下的参数调整逻辑也有差异：用作阀门复位时，需要重点校核弹簧的刚度稳定性，保证阀门开闭过程中复位力均匀一致，不会出现卡滞；用作缓冲件时，需要适当调整节距分布，采用变节距设计实现变刚度特性，应对不同大小的冲击载荷；用作隔振支撑时，需要匹配系统的固有频率，避免出现共振问题。本次建模过程中特意保留了参数化关联特征，调整线径、中径、圈数参数时可以快速生成对应规格的弹簧模型，适配不同的设计选型需求，簧体的过渡圆角处理也符合实际加工工艺要求，避免出现应力集中的锐角结构，提升零件的疲劳寿命。

　　从工艺适配角度来看，该弹簧的结构完全适配常规冷卷弹簧加工工艺，线径尺寸在常规冷卷设备的加工范围内，端部磨平工序也可通过通用弹簧磨床完成，不需要特殊定制工装，量产时的工艺成本可控。建模阶段也考虑了喷丸、强压处理等后续强化工序的工艺余量，尺寸公差设置符合通用弹簧的精度标准，可直接用于后续的工程出图、加工打样环节。
