24mm锥形弹簧静应力仿真分析结构

　　在各类需要缓冲、复位、储能的机械结构中，锥形压缩弹簧的应用场景覆盖范围极广，从小型精密仪器的按键复位结构，到工业设备的缓冲减震模组，再到重载工况下的承载弹性单元，都能见到这类变径弹簧的身影。和普通圆柱螺旋弹簧不同，24mm规格的锥形弹簧在压缩过程中会出现圈与圈的逐步叠合特性，刚度会随着压缩量的提升呈现非线性增长，这种特性刚好匹配很多需要初始刚度小、后期承载能力快速提升的工况，比如小型自动化设备的行程末端缓冲、低压阀门的启闭复位、精密工装的压紧限位场景，都能利用这种变刚度特性避免刚性冲击，同时在有限安装空间内获得更大的有效压缩行程。

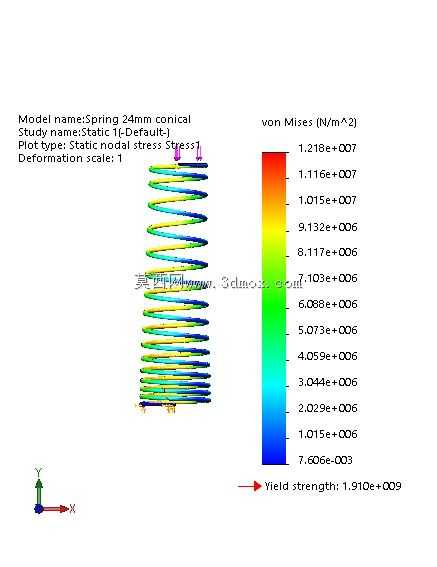

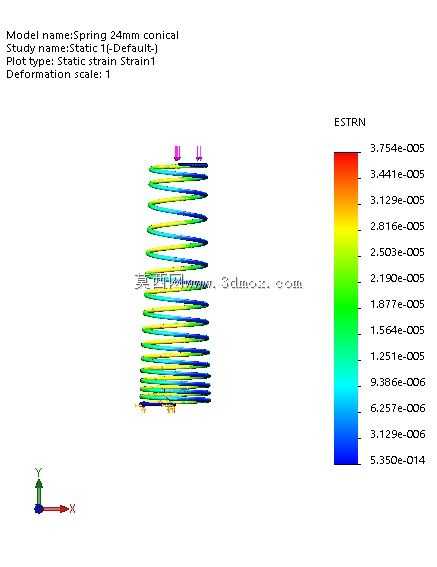

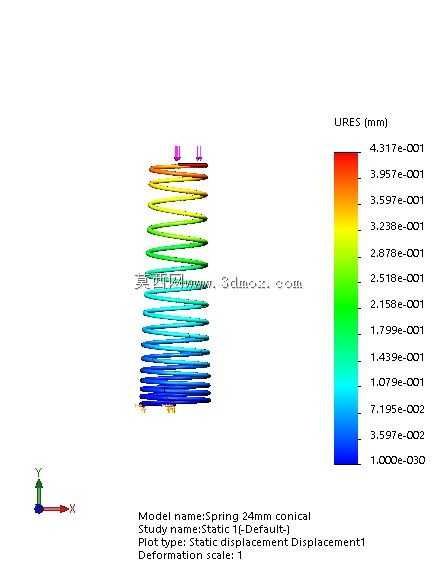

　　从本次的静力学仿真结果来看，模型的设计思路围绕实际工况下的应力分布做了针对性的圈距匹配，整个弹簧的大端直径为24mm，小端直径适配常规安装座的定位尺寸，两端都做了并圈磨平处理，保证安装后端面和支撑座的贴合度，避免工作过程中出现偏载导致的局部应力集中。仿真过程中采用固定约束大端端面、小端施加轴向工作载荷的加载方式，变形比例设置为1:1还原真实形变状态，得到的von Mises应力云图可以直观看到，应力沿弹簧丝的分布呈现梯度变化，最大应力出现在弹簧大端靠近支撑圈的有效圈位置，数值远低于材料的屈服强度阈值，说明在额定工作载荷下不会出现塑性变形，能够满足长期循环载荷下的疲劳寿命要求。

　　在实际选型应用中，这类锥形弹簧的安装边界需要重点关注几个维度：首先是径向安装空间，要预留出弹簧压缩到最大行程时的最大外径余量，避免压缩过程中外圈和安装套筒内壁发生摩擦剐蹭，影响弹簧正常形变甚至造成卡滞；其次是两端的安装定位结构，大端和小端的定位台直径要分别匹配弹簧两端的内径，定位台的高度要超过并圈的厚度，保证弹簧在往复压缩过程中不会出现径向窜动；另外还要考虑工作环境的腐蚀、温度因素，如果是在潮湿或者有腐蚀介质的场景下使用，需要对应调整弹簧丝的表面处理工艺，避免锈蚀导致应力集中点提前出现疲劳断裂。

　　从结构设计的角度来说，这款锥形弹簧的圈距设置经过了反复校核，在自由状态下各有效圈之间的间隙均匀，当压缩量达到额定行程的70%左右时，大端的有效圈开始逐步叠合，此时弹簧的刚度会平滑上升，不会出现刚度突变带来的冲击感，这种特性比圆柱弹簧更适合用在对缓冲平顺性有要求的部位，比如小型检测设备的探针缓冲结构、手持工具的减震手柄内部，都能利用这种渐进式的刚度变化提升使用手感和结构可靠性。仿真结果里的应力分布也验证了设计的合理性，弹簧丝表面的应力从大端到小端呈现平滑过渡，没有出现局部应力陡增的区域，说明螺旋升角和圈径的变化参数匹配合理，不会在工作过程中因为局部应力过高出现早期失效。

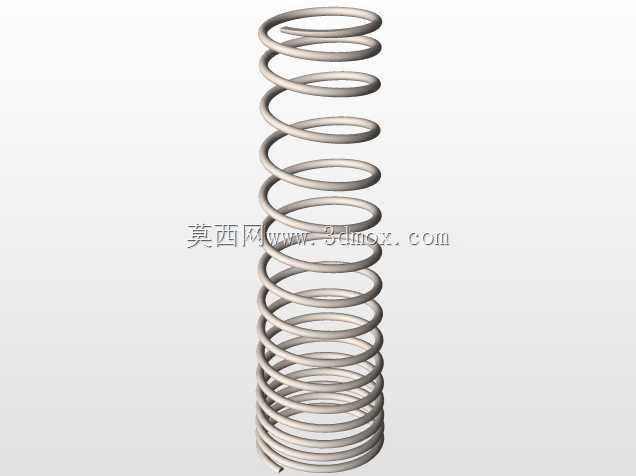

　　在三维建模过程中，这类弹簧的螺旋线需要采用变直径扫描路径，同时要保证两端并圈部分的螺旋线平滑过渡到有效圈段，避免扫描生成的弹簧丝出现曲率突变，否则在后续的有限元仿真中会在曲率突变位置出现虚假的应力集中结果，影响仿真判断的准确性。另外弹簧两端的磨平处理也要在建模中还原，磨平后的端面平面度要符合通用弹簧的技术要求，保证安装后的受力均匀性，很多新手建模时容易忽略磨平工序的还原，导致仿真时端面接触出现应力异常，和实际工况的偏差较大。

　　实际装配使用时，还要注意弹簧的预压量设置，合理的预压量可以消除弹簧和安装座之间的间隙，避免设备运行过程中弹簧出现异响和窜动，同时预压量不能超过弹簧初始圈间隙对应的压缩量，防止预压状态下就出现圈间叠合，影响正常的刚度特性。对于需要长期往复工作的场景，还要定期检查弹簧的自由长度变化，如果出现自由长度明显缩短或者表面出现裂纹，就要及时更换，避免弹簧断裂造成设备故障。
