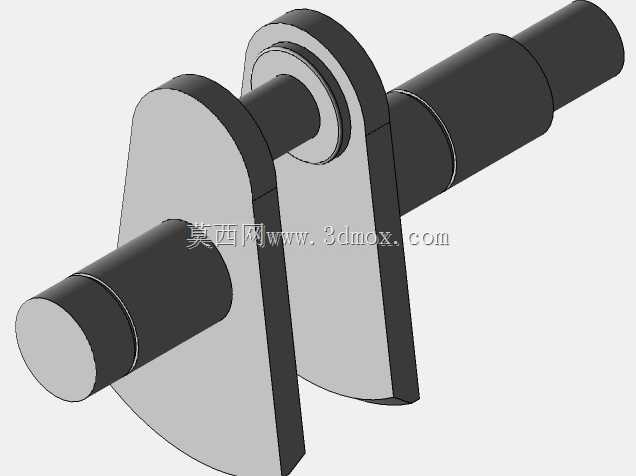

带划痕渲染效果的发动机曲柄轴结构

　　在小型通用内燃机的动力传递链路里，这类偏心曲柄结构是核心的运动转换载体，日常接触的通用汽油机、小型单缸柴油机、便携动力设备的动力输出端，都依赖这类零件完成活塞往复运动到旋转运动的转换，没有这个结构的精准传动，燃烧室的爆燃能量根本没法顺畅输出到外接负载端。做这个结构的三维设计时，最先要敲定的是偏心距参数，这个数值直接决定了活塞的行程长度，和燃烧室的排量设计是强绑定的，偏心距过大，活塞运行到上止点时会碰撞缸盖，偏心距不足，燃烧室扫气效率达不到设计要求，动力输出会出现明显的扭矩不足问题。主轴颈和连杆轴颈的同轴度公差是设计时卡得最严的指标，两个轴颈的平行度偏差超过0.02mm，发动机运行时就会出现异常的轴瓦磨损，

　　短时间运行后就会出现机油压力异常、轴瓦抱死的故障，所以建模阶段就要把两个轴颈的基准统一到同一坐标系下，避免后续出工程图时出现基准错位。从结构上看，两端的主轴颈是整个零件的安装支撑位，装配时分别嵌入缸体和端盖的轴瓦座内，轴颈表面的粗糙度要求控制在Ra0.8以内，保证润滑油膜能稳定形成，减少运转时的摩擦损耗。中间的偏心轴颈是连杆的安装位，工作时要承受连杆传递来的交变冲击力，所以这个位置的圆角过渡不能做直角处理，必须保留R2以上的过渡圆角，避免应力集中导致的轴颈断裂，很多早期的单缸机故障，都是因为这个位置的圆角设计不足，高负荷运转时出现曲柄断裂的问题。两侧的扇形平衡块是用来抵消曲柄连杆机构运转时的往复惯性力的，

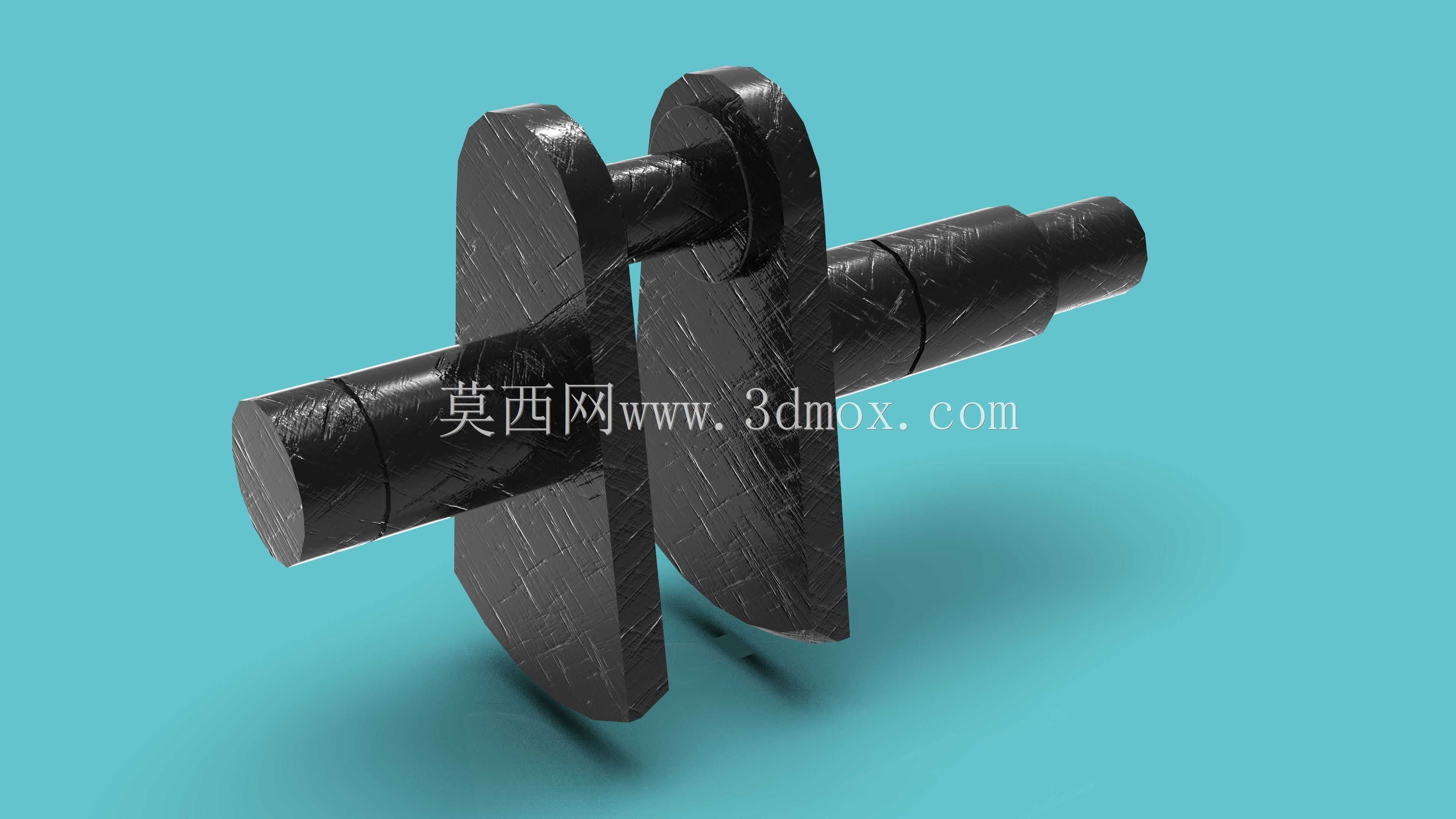

　　平衡块的扇形轮廓和重量是经过动平衡计算匹配的，建模时不能随意修改平衡块的外形轮廓，否则装配后发动机运转会出现明显的整机振动，连带固定螺栓出现松动、外接设备共振等连锁问题。轴段上的阶梯结构是用来做轴向定位的，对应的位置会安装止推垫片，限制曲柄轴运转时的轴向窜动量，窜动量过大的话，会导致连杆偏磨、活塞偏缸，窜动量过小，热胀冷缩后会出现轴端卡滞的问题。这次做的划痕渲染效果，是为了模拟零件经过长期高负荷运转后的表面磨损状态，方便做维修培训、故障演示类的可视化内容，能更直观地展示零件在实际使用中的表面损耗特征，比光面的理想模型更贴近真实的设备运维场景。做这类零件的建模时，还要提前考虑安装边界的干涉问题，比如平衡块旋转到最下端时，

　　和曲轴箱内壁的间隙要保留至少3mm以上，避免运转时平衡块刮碰箱体内壁，同时轴端的伸出长度要匹配飞轮、启动齿圈的安装尺寸，伸出过长会导致飞轮端盖密封失效，伸出过短则飞轮固定螺栓没法达到规定的锁紧力矩。另外，轴颈上的油道孔位置也要和结构设计匹配，保证机油能通过缸体油道顺利输送到连杆轴颈位置，油道孔的倒角不能遗漏，否则装配时容易切割损坏轴瓦的油槽密封结构。
