多规格双头开口扳手工业级结构设计

　　在设备运维、产线装配、机械维修的各类作业场景里，双头开口扳手是出现频率极高的手动紧固类工具，不管是车间里常规设备的螺栓预紧、户外工程现场的构件拆装，还是家用五金维修场景，都能看到这类工具的使用身影。和单头扳手相比，双头开口扳手的两端分别适配不同规格的六角头、方头螺栓螺母，单把工具就能覆盖两种常用紧固件规格，能减少作业过程中频繁更换工具的频次，尤其适合在高空作业、狭窄空间作业这类不便携带多件工具的场景下使用，有效降低工具携带负重，提升作业效率。

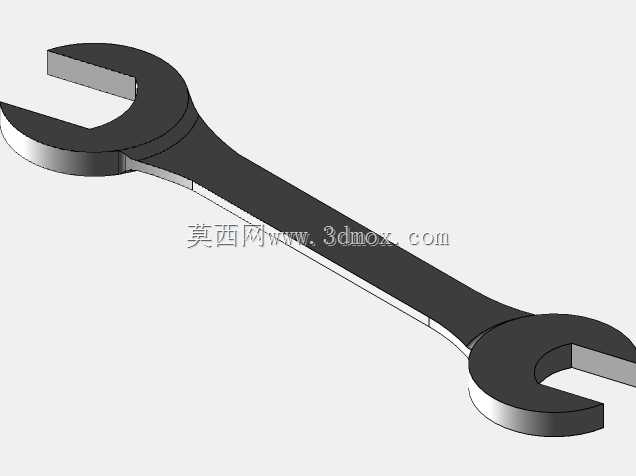

　　从结构设计逻辑来看，这类开口扳手的本体采用整体锻造的长条形杆身结构，杆身截面根据受力需求做了渐变设计，靠近开口工作端的位置截面厚度更大，能承受紧固作业时的较大扭矩，避免开口部位受力变形甚至断裂，中间握持段的截面做了收窄优化，既控制了整体重量，也能保证握持时的贴合手感，长时间作业不容易产生手部疲劳。两端的开口部位采用15度的偏角设计，这个角度是经过长期工程验证的最优值，在拆装平面上排布的紧固件时，只需要将扳手翻转180度就能实现小角度的往复扳动，哪怕紧固件周边的操作空间有限，扳手无法完成整圈旋转，也能通过反复摆转完成紧固件的拧紧或者松脱作业，适配大部分设备安装时的紧凑空间布局。

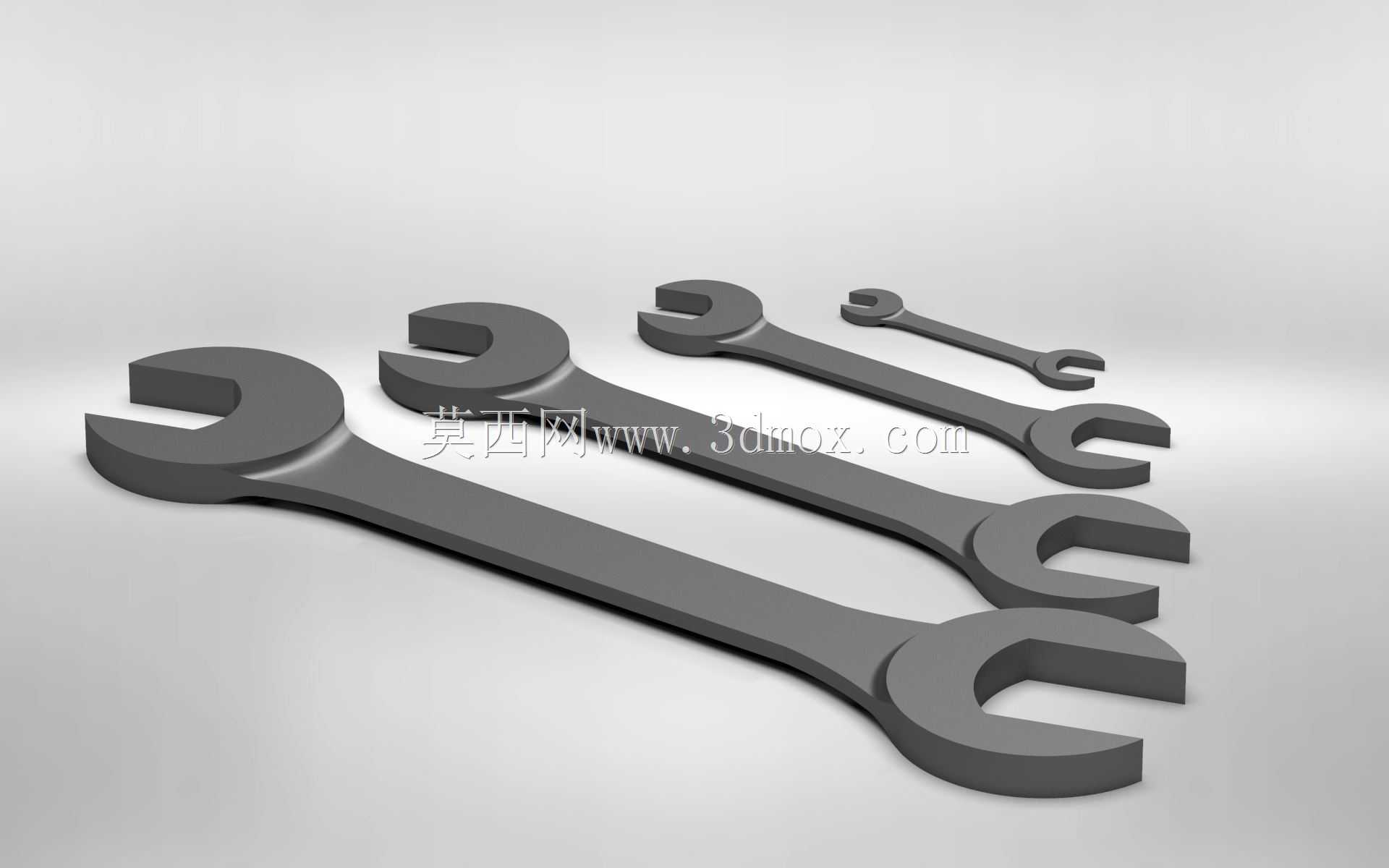

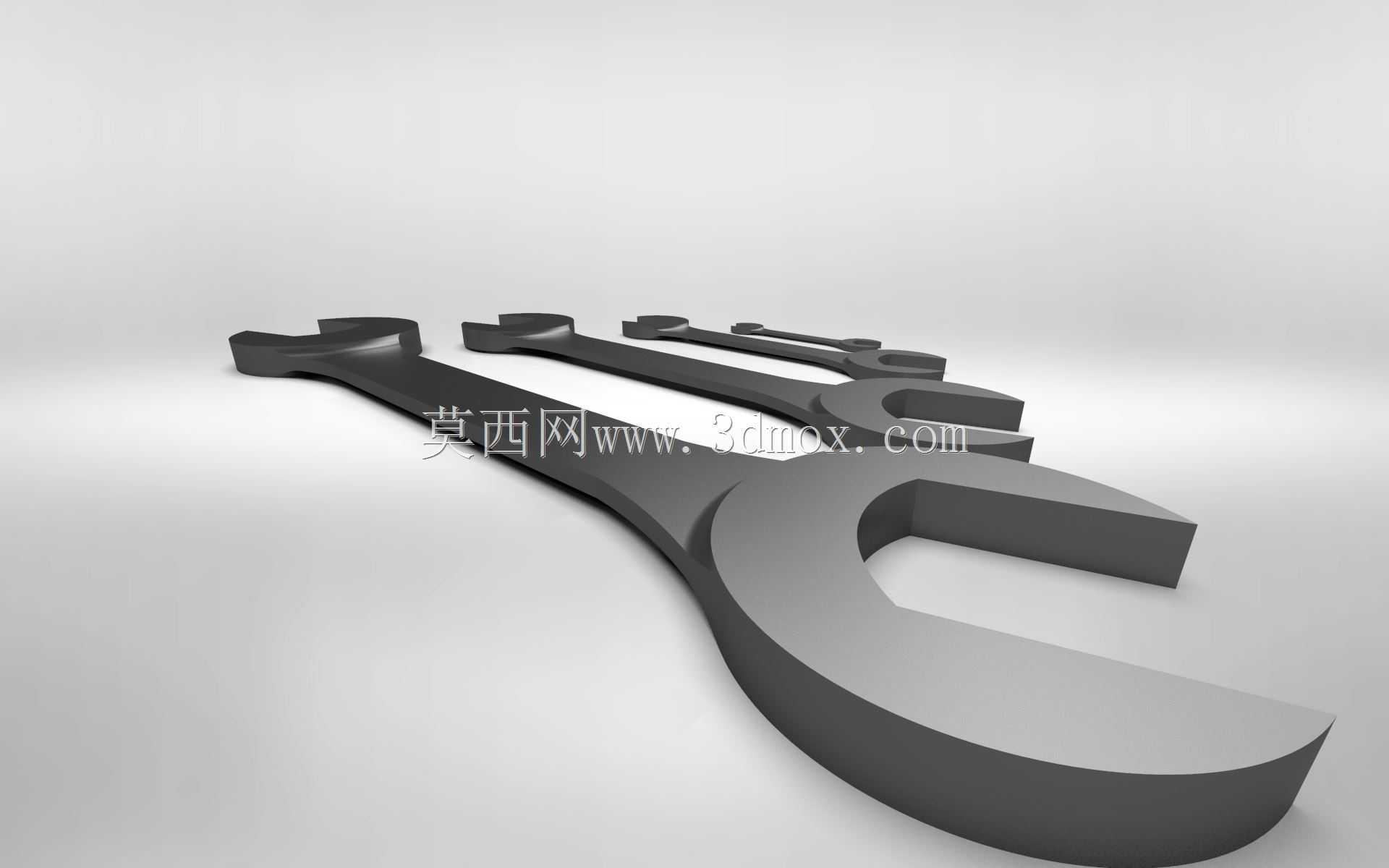

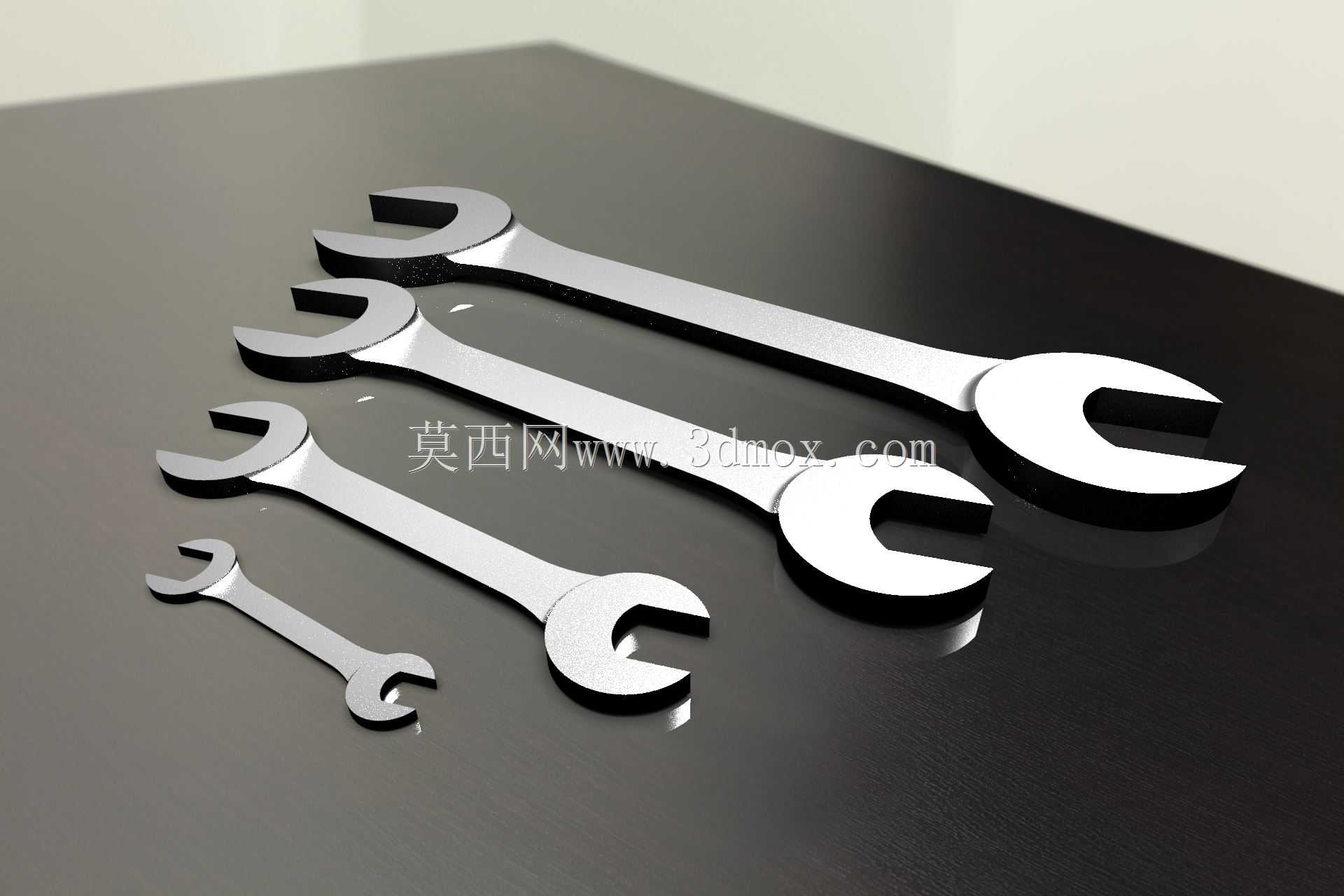

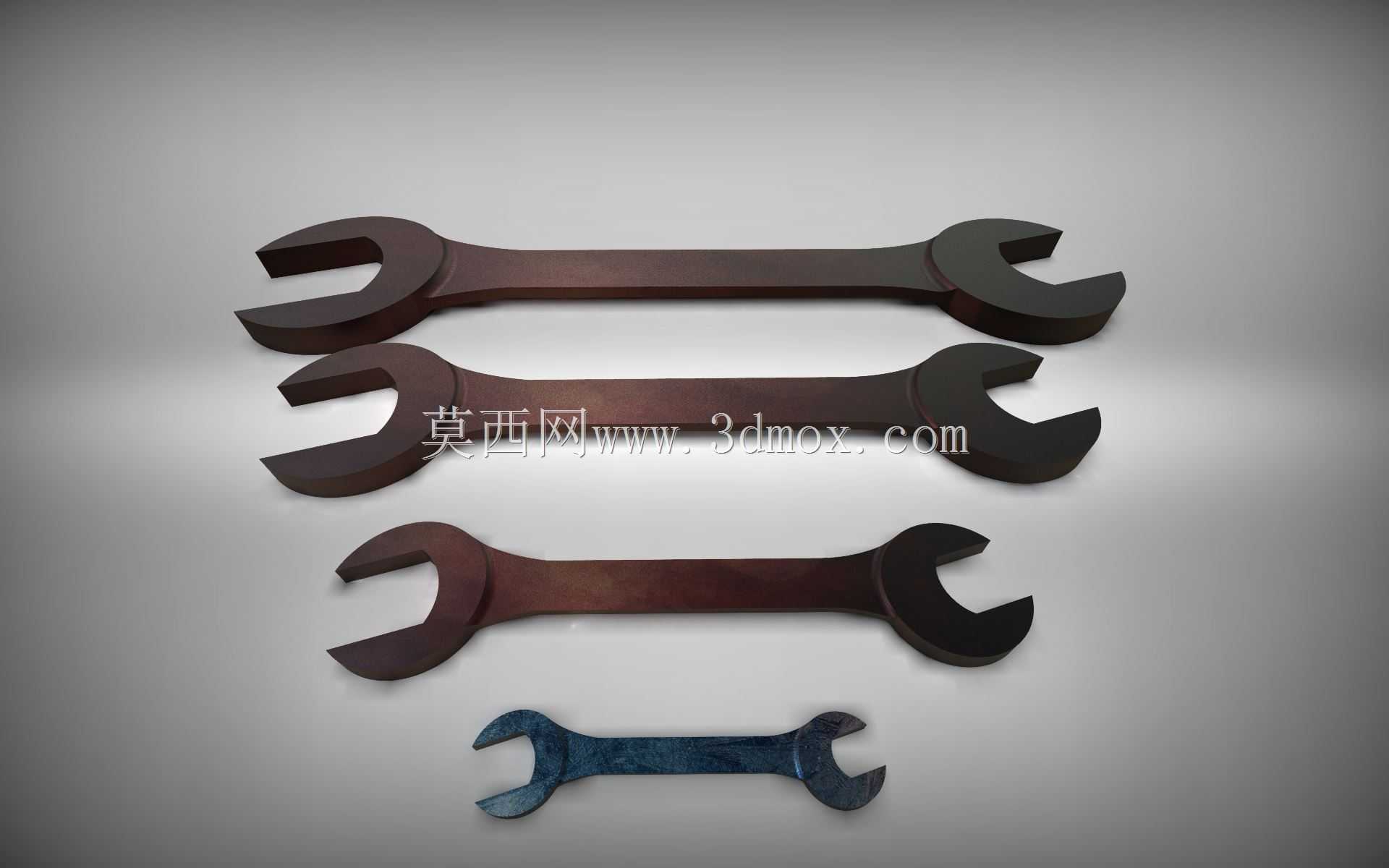

　　不同规格的开口扳手对应不同的紧固件尺寸，本次设计的四款不同规格的双头开口扳手，覆盖了从M6到M24的常用螺栓规格，开口的尺寸公差严格按照手动扳手的通用精度要求设计，开口内壁和螺栓头部的接触面做了贴合度优化，能保证受力时接触面均匀承载，不会因为局部应力集中刮伤螺栓六角头的棱角，也能减少扳手打滑的风险，避免作业过程中因为打滑造成的手部磕碰或者紧固件损坏。扳手的整体长度根据对应规格的额定扭矩做匹配，小规格扳手长度更短，适合小扭矩的精密部件紧固，大规格扳手长度更长，利用杠杆原理放大施加在握持端的力，满足大规格紧固件的大扭矩紧固需求，长度设计同时考虑了操作空间的边界，不会因为杆身过长导致在狭窄空间内无法摆转作业。

　　从实际使用的功能特性来看，开口扳手和套筒类工具相比，不需要完全套入螺栓头部，只需要从侧面卡入就能完成作业，针对那些螺栓杆部较长、顶部无法容纳套筒套入的场景，或者紧固件周边有遮挡、无法从端部套入工具的位置，开口扳手的侧方卡入特性有着不可替代的优势。扳手的表面做了氧化发黑处理，既可以提升本体的防锈能力，在潮湿的作业环境下也不容易生锈，延长工具的使用寿命，同时哑光的表面不会在作业时产生强光反射，避免影响作业视线。

　　在建模过程中，首先要确定不同规格扳手的开口尺寸、整体长度、杆身厚度的对应参数，先绘制杆身的中心轴线，再分别绘制两端开口的轮廓草图，通过放样、拉伸等特征完成整体本体的基础造型，之后对开口的受力边缘做倒圆角处理，避免应力集中，杆身和开口连接的位置做过渡圆弧优化，保证力流传递顺畅，最后对握持部位做轻微的弧度处理，提升握持的贴合度。整个建模过程要严格控制各部位的尺寸比例，保证模型和实物的结构一致性，开口部位的尺寸精度要符合实际工具的公差要求，杆身的截面变化要符合受力逻辑，不能出现结构强度突变的位置，确保模型可以用于后续的结构受力仿真、工具展示或者装配场景的配套建模使用。

　　在实际的设备装配场景中，这类开口扳手通常会成套配置在设备的随机维修工具包中，方便用户在设备后期维护时使用，不同规格的扳手对应设备上不同位置的紧固件，在设计设备的安装空间时，也需要提前考虑扳手的操作空间边界，预留足够的扳手摆转角度，避免后期维护时因为空间不足无法使用常规工具完成紧固件拆装，增加维护难度。比如在设计紧凑的液压阀组安装架时，就要提前核算对应规格开口扳手的活动半径，在阀块周边预留出足够的操作间隙，保证后期更换阀件时可以顺利完成管路接头和固定螺栓的拆装作业。
