复古风格趣味仿真相机结构设计

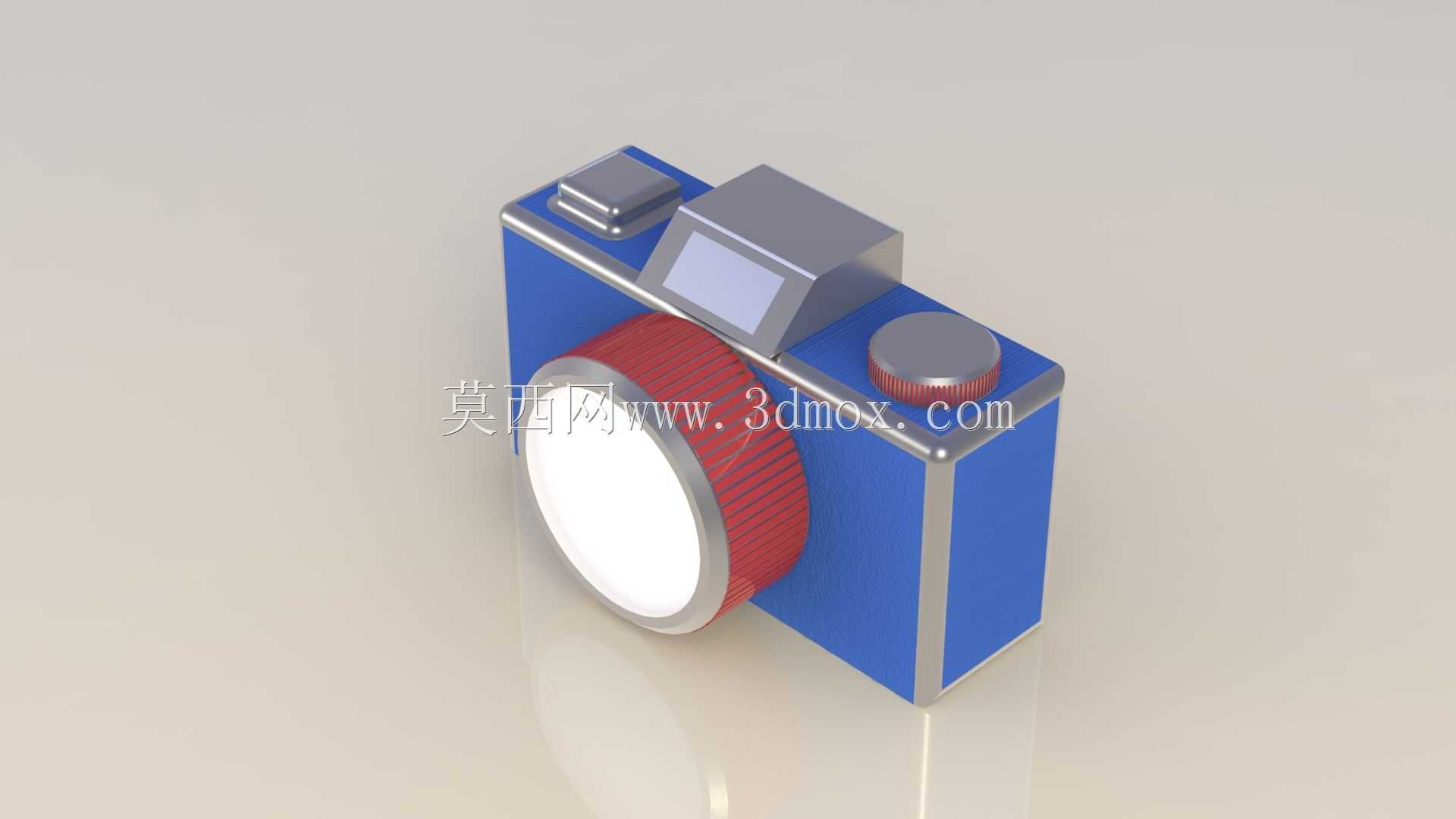

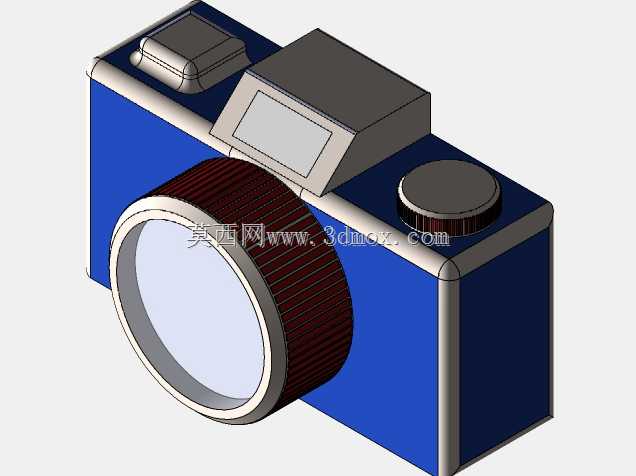

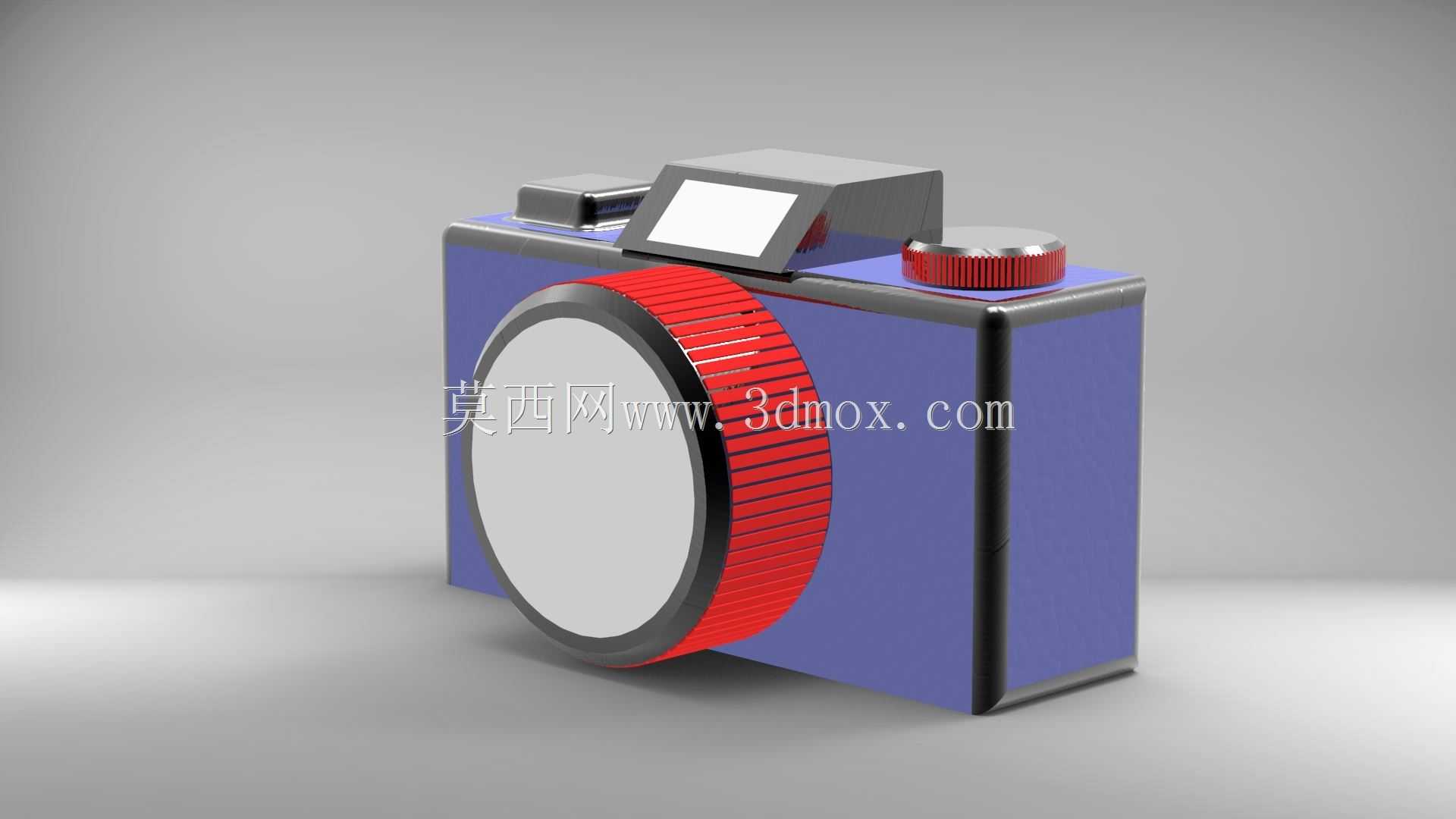

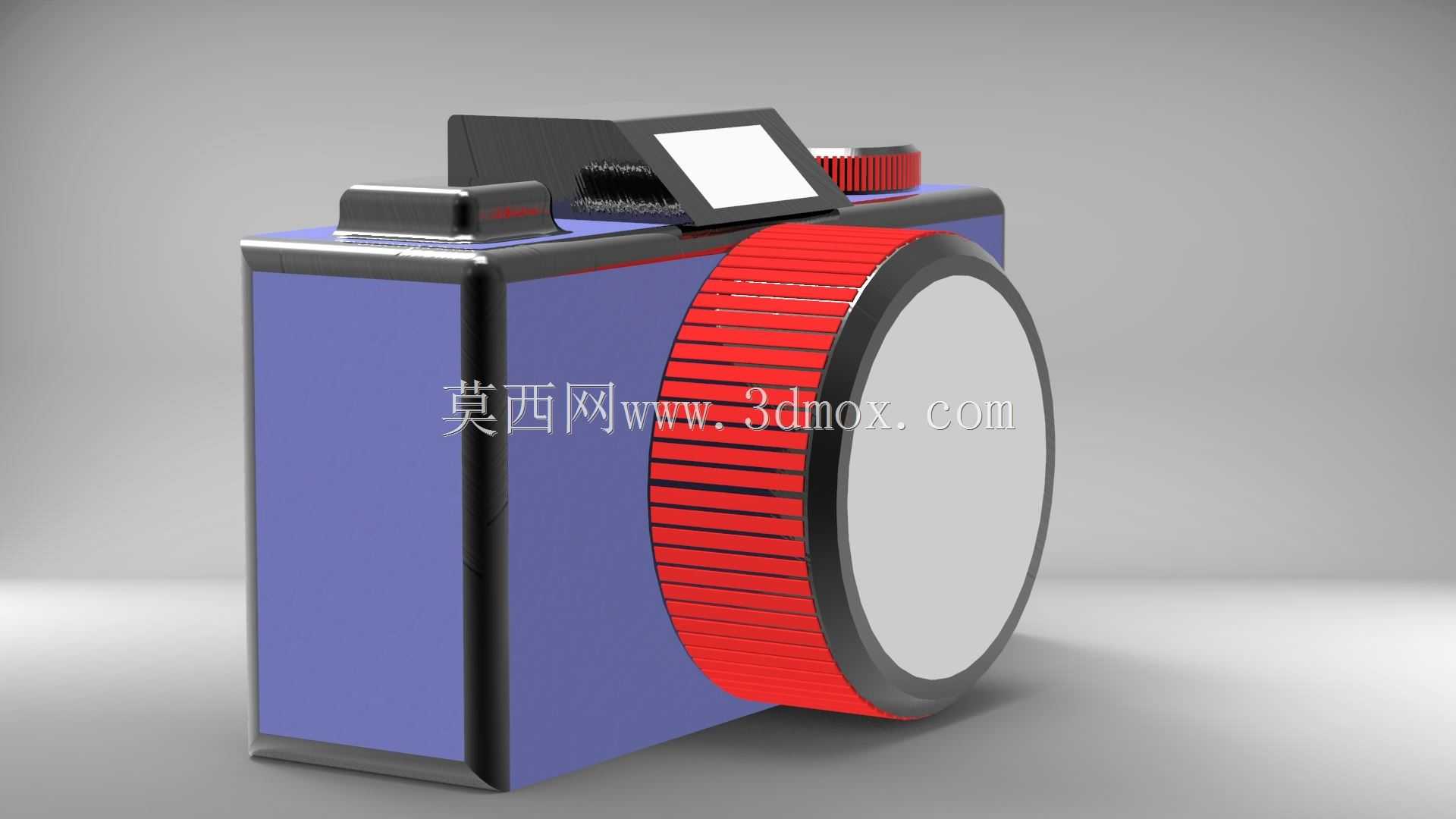

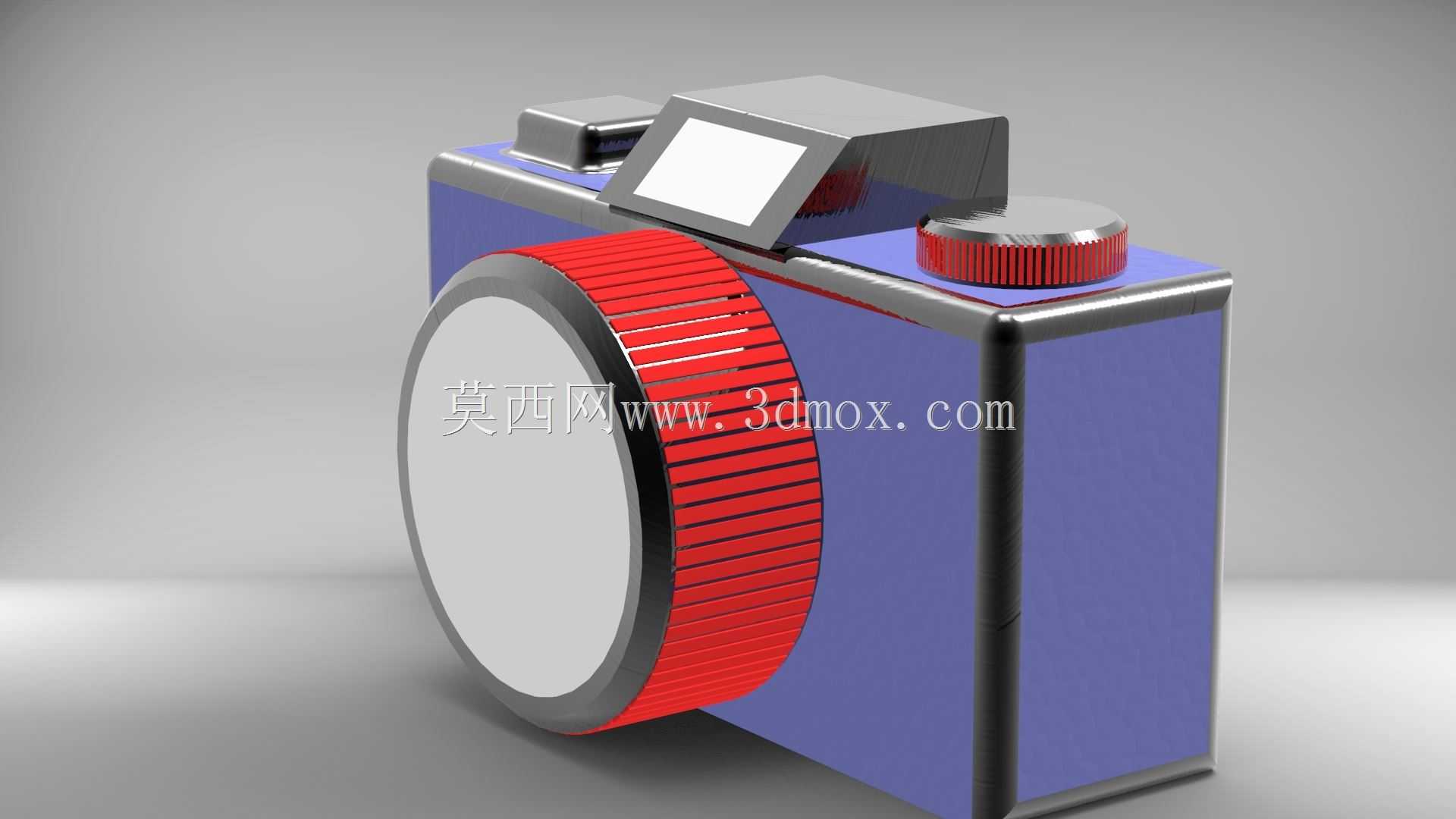

　　这款相机结构设计偏向复古趣味风格，整体采用方正机身搭配大直径镜头的经典布局，在结构设计阶段优先考虑了外观辨识度与各部件的装配合理性。机身主体采用直角切边的壳体结构，边角做了小半径圆弧过渡，既保留了复古相机的硬朗质感，也避免了尖锐边角带来的磕碰风险，壳体壁厚按照常规消费电子外壳的强度要求设置，可适配ABS注塑或者3D打印的加工工艺，不需要额外做复杂的抽芯结构，降低生产加工的难度。镜头部分采用分层嵌套结构，最外层的红色调焦环表面做了等距的横向防滑齿槽，齿槽深度控制在1mm左右，齿距2mm，手动旋转调焦时能提供足够的摩擦力，不会出现打滑的情况，调焦环与内部镜筒的配合采用间隙配合，单边间隙预留0.15mm，

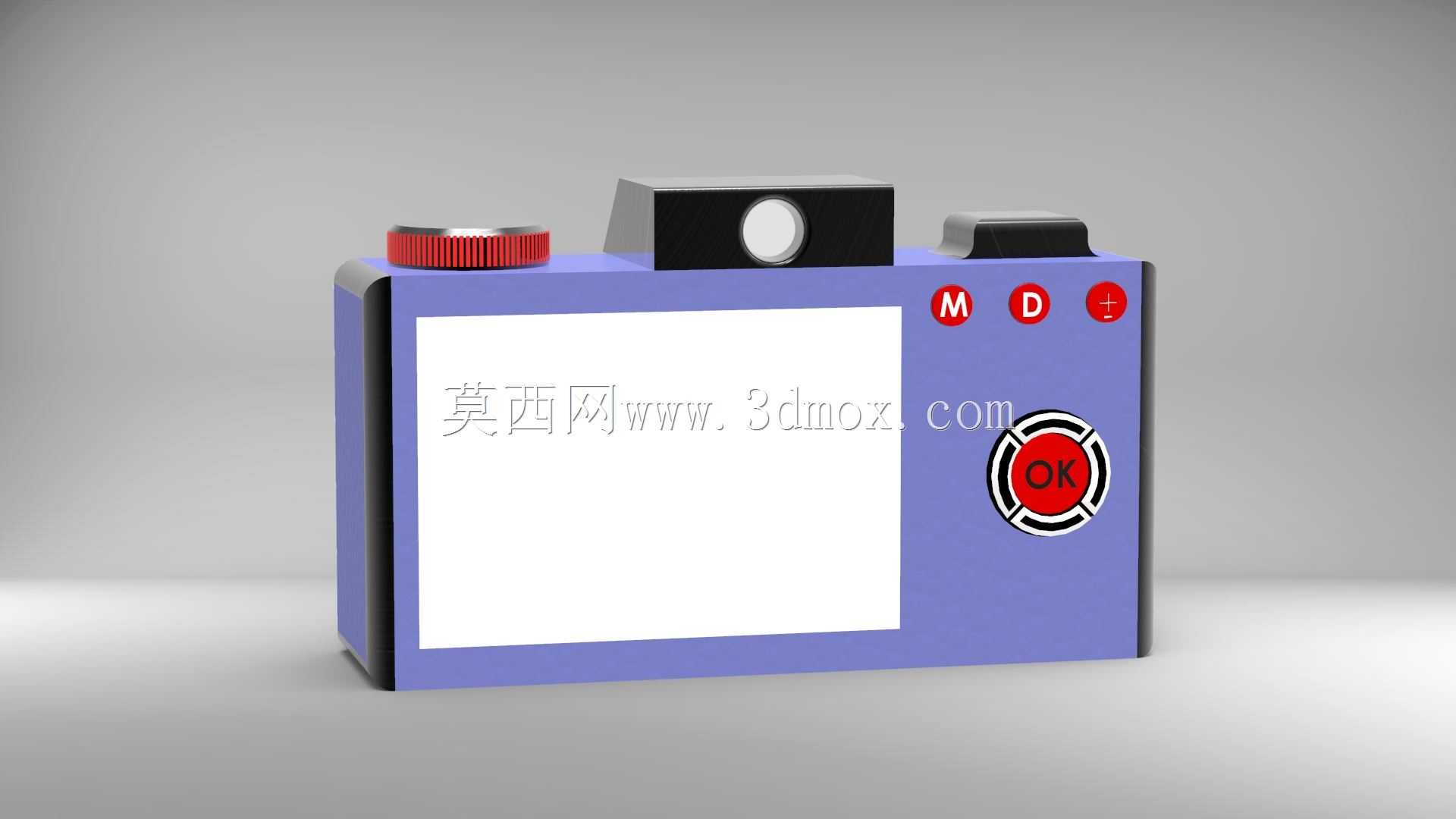

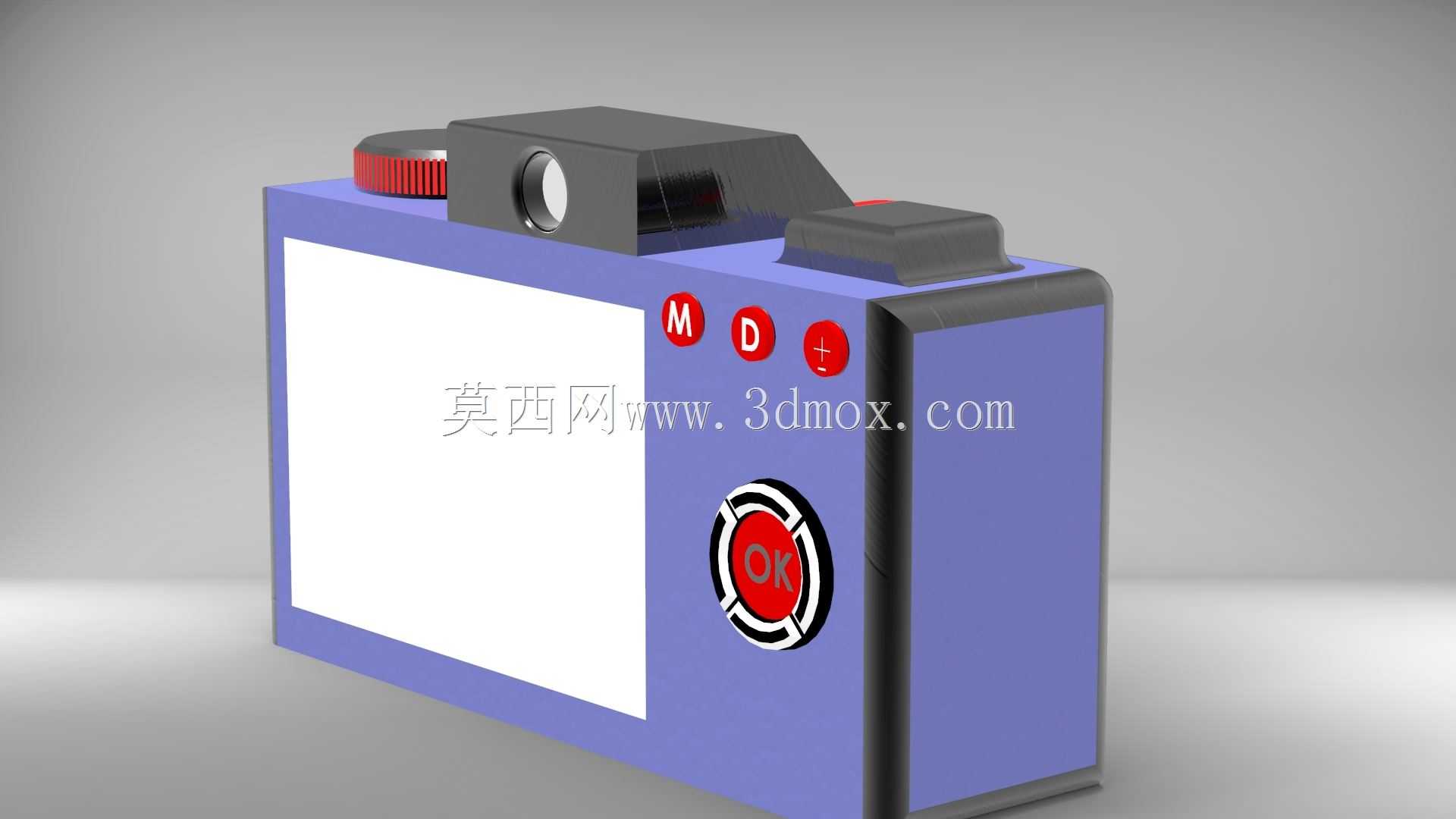

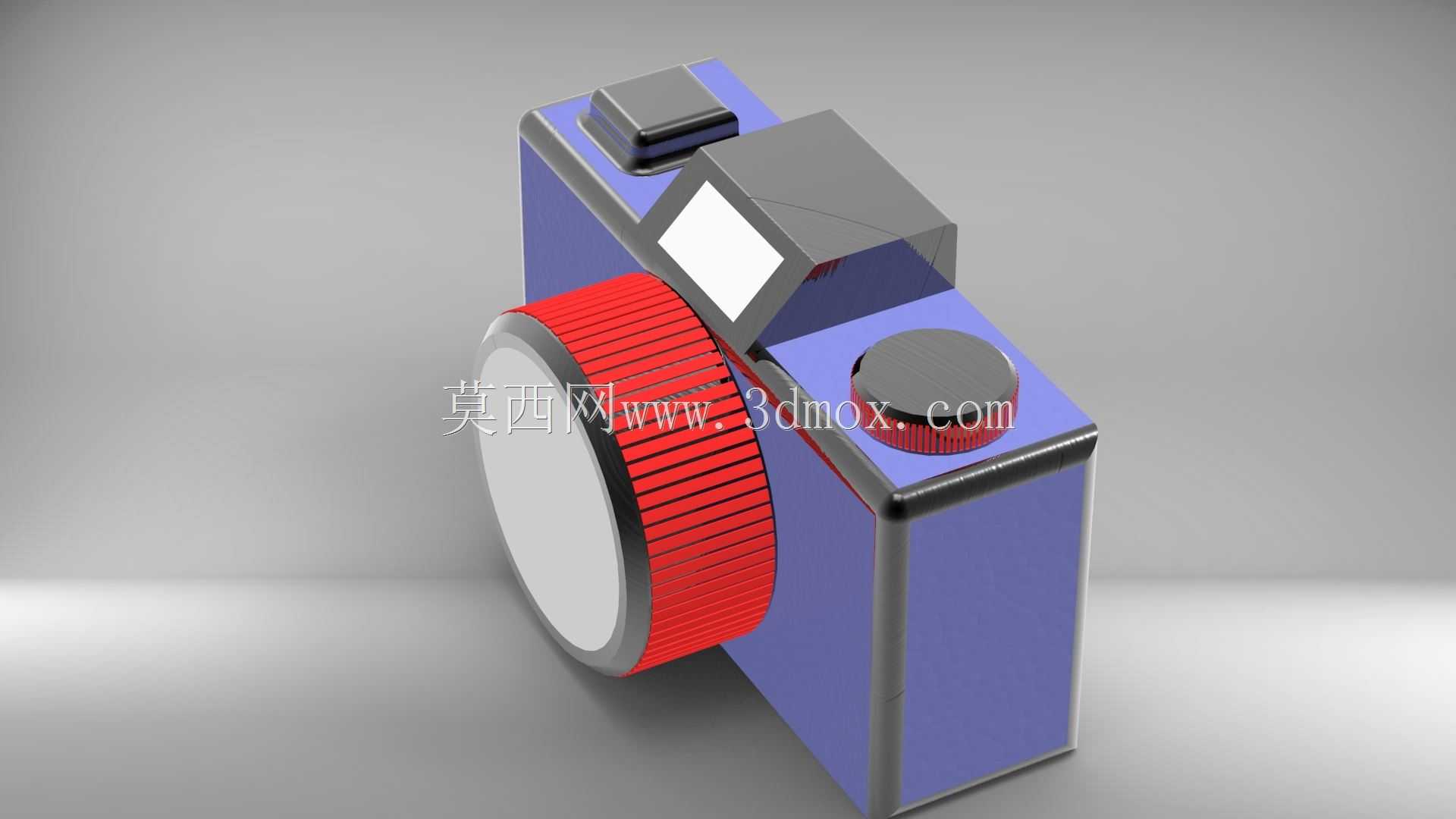

　　保证旋转顺畅的同时不会出现明显的晃动旷量。镜头前端的镜片保护圈采用黑色哑光材质，与红色调焦环形成鲜明的视觉对比，保护圈高出镜片表面2mm，可在平面放置时避免镜片直接接触桌面造成刮擦。机身顶部设置了两个凸起结构，靠后的是倾斜布置的取景器，取景器屏幕与水平面呈15度夹角，符合人眼俯视观察的视角，不需要额外抬高相机就能完成取景构图；靠前的小型凸起是模拟的快门按键基座，按键表面做了内凹的弧面设计，贴合手指按压的触感，按键的行程预留1.2mm，按压反馈清晰。机身顶部右侧的红色小旋钮是模拟的胶片回卷结构，表面做了滚花处理，与调焦环的防滑设计形成统一的视觉语言。在装配边界设计上，机身前后壳采用止口配合结构，止口深度3mm，配合面做0.

　　1mm的过盈定位，组装时可通过卡扣或者少量螺丝完成固定，不需要额外打胶，方便后期拆解维护。镜头组件与机身前壳的连接采用卡环旋转固定结构，对准卡槽后旋转30度即可完成锁定，拆卸时反向旋转即可取下，方便后续对镜头内部结构进行调整。整体外形尺寸控制在长宽高180mm120mm110mm的范围内，属于便携尺寸范畴，单手握持时手指可自然贴合机身侧面，重心落在镜头与机身的连接位置，握持时不会出现头重脚轻的情况。从应用场景来看，这款结构既可以作为摄影主题的桌面装饰摆件，也可以作为相机结构教学的演示模型，帮助初学者理解旁轴相机的基本布局与部件组成，还可以通过修改内部结构加装迷你电子元件，改造成真正可以成像的针孔相机或者数码拍摄模组。

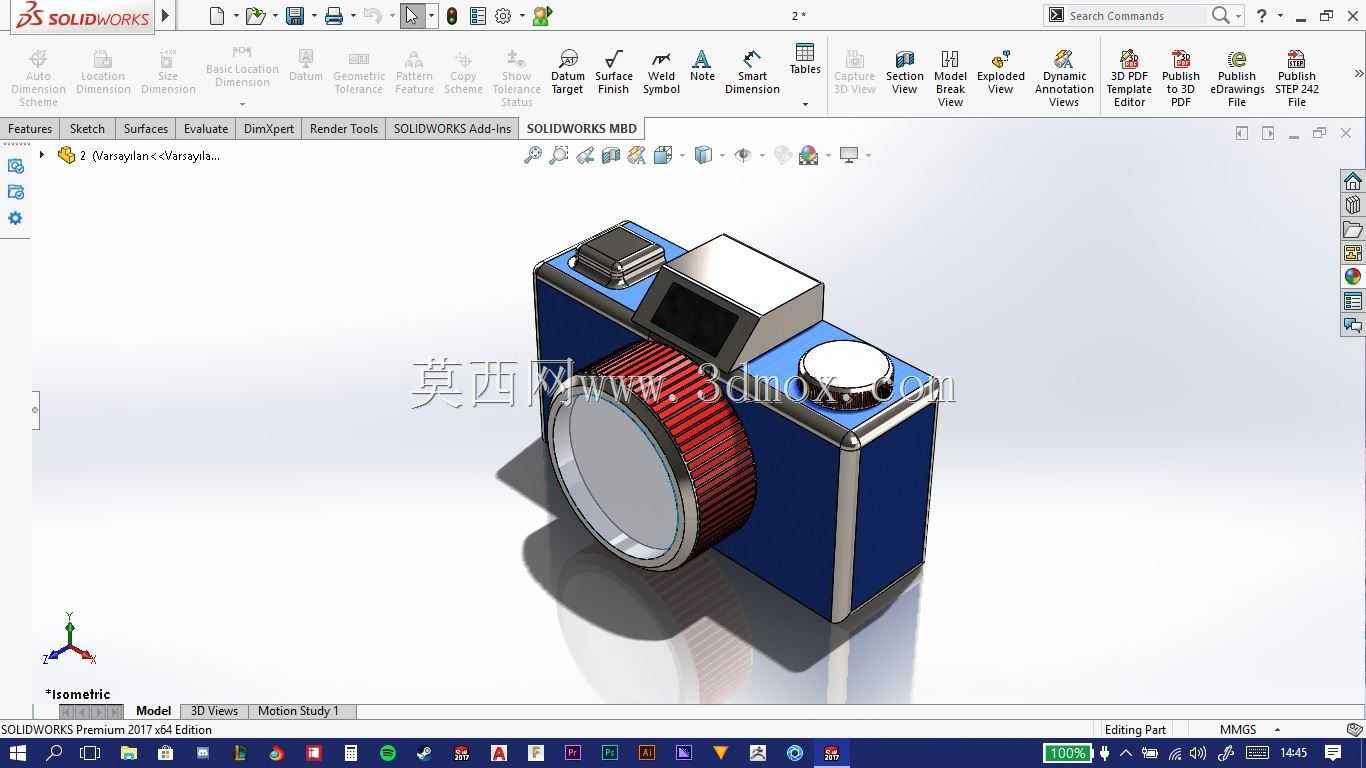

　　设计过程中没有采用复杂的曲面造型，所有特征都可以通过常规的拉伸、旋转、切除命令完成，建模逻辑清晰，各部件的分型面都设置在外观不可见的位置，保证外观面的完整流畅，没有多余的分模线破坏整体质感。机身侧面预留了挂绳孔的安装位，孔直径4mm，可适配常规的相机腕带或者肩带，方便携带。底部做了平整的支撑面，四个角点共面误差控制在0.2mm以内，放置在水平桌面上时不会出现晃动，底部还预留了标准三脚架螺孔的安装位置，可兼容常规的相机三脚架固定，满足不同的摆放与展示需求。
