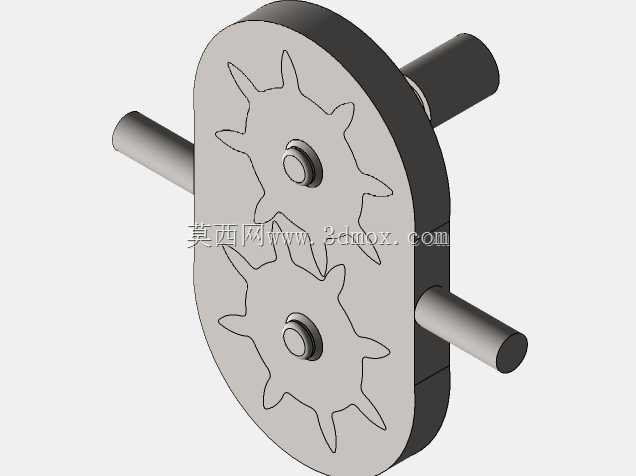

外啮合直齿齿轮泵传动结构三维设计

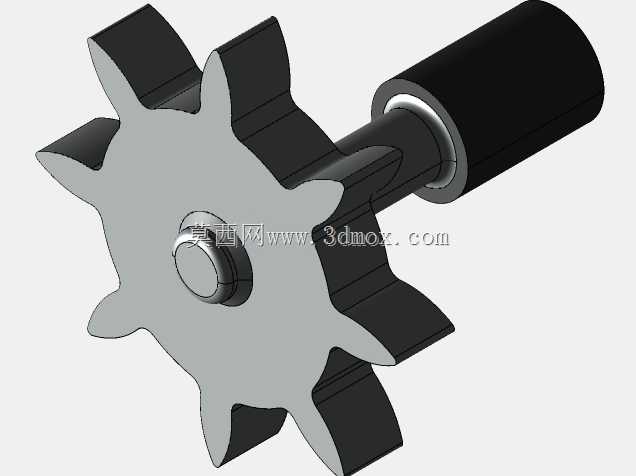

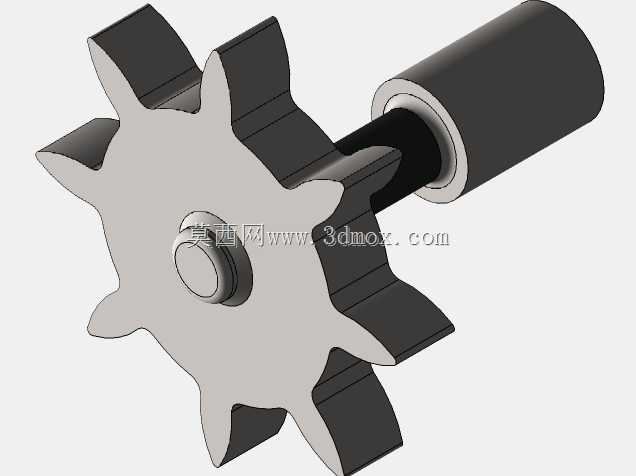

　　在液压系统的动力单元设计中，外啮合齿轮泵的结构选型直接决定了整套液压回路的供油稳定性与压力输出上限，这类依靠齿间容积变化完成流体输送的容积式泵，目前广泛应用在工程机械液压支腿回路、机床静压润滑系统、小型液压站动力输出端，甚至农用机械的液压转向助力单元中，相比叶片泵与柱塞泵，它的结构冗余度更低，对油液清洁度的耐受度更强，在中低压工况下的长期运行可靠性表现突出。这套齿轮泵的核心传动副采用一对参数完全一致的直齿圆柱齿轮，分别作为主动轮与从动轮完成动力啮合，主动轮轴端直接对接电动机原动机的输出轴，不需要额外加装联轴器补偿结构时，可通过轴端平键完成周向固定，轴伸长度的设计预留了标准弹性联轴器的安装空间，

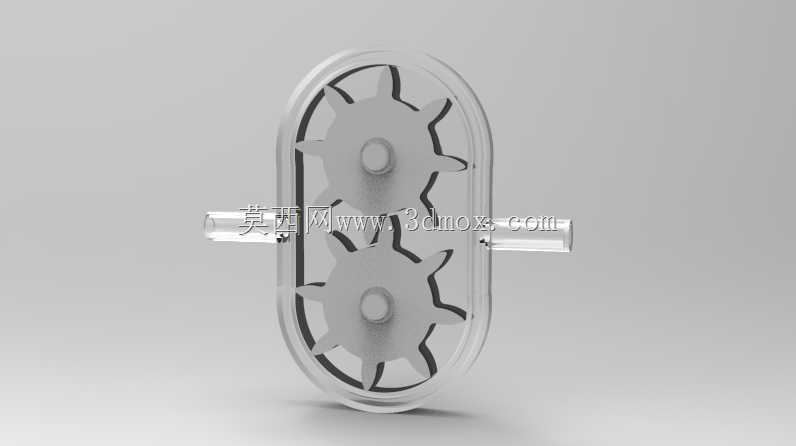

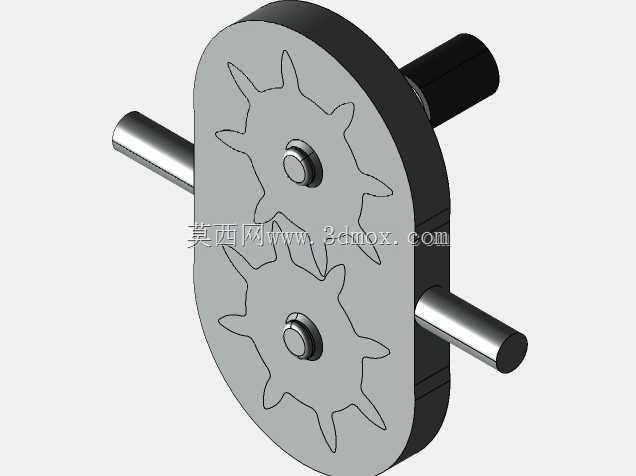

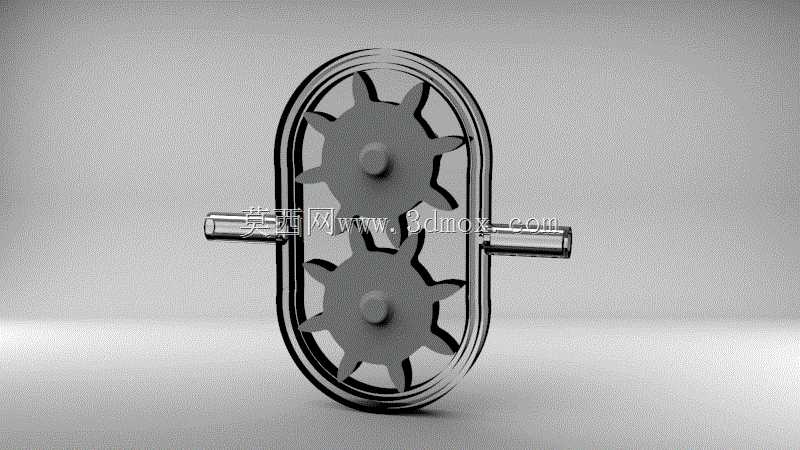

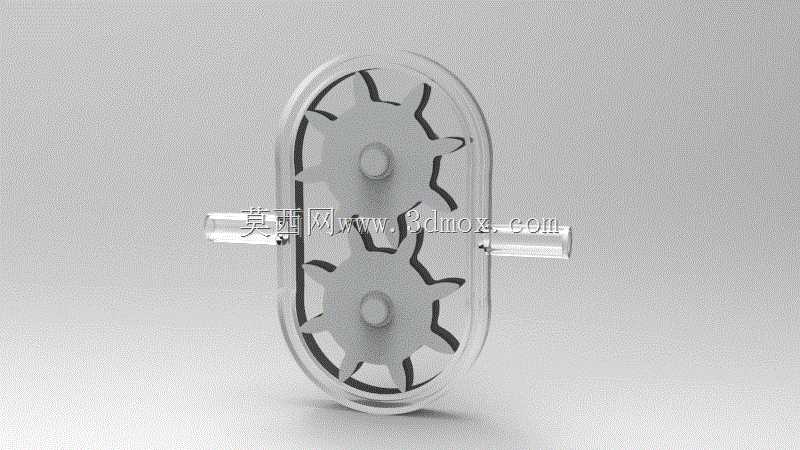

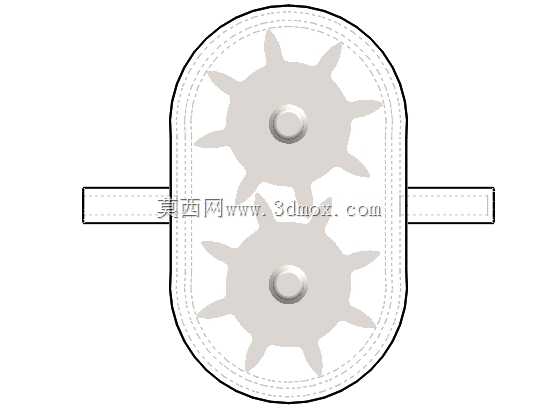

　　能适配多数Y系列三相异步电动机的输出轴径匹配要求。泵体的容腔采用腰型截面设计，轮廓完全贴合两个齿轮的齿顶圆运动轨迹，将齿顶与泵体内壁的径向间隙控制在合理范围内，避免高压侧油液通过间隙回流到低压吸油腔，造成容积效率下降。齿轮两侧的端盖平面与齿轮端面的轴向间隙，是设计中需要重点控制的安装边界，间隙过大会造成内泄漏量上升，间隙过小则会在齿轮高速运转时出现端面磨损、卡滞的问题，建模过程中对齿轮端面与端盖配合面的平面度公差做了对应约束，能直接导出用于加工的尺寸参考。从实际使用场景来看，这类齿轮泵的吸油口通常布置在泵体容腔的脱开啮合侧，压油口对应进入啮合的一侧，当主动轮带动从动轮反向旋转时，脱开啮合侧的齿间容积逐渐增大形成负压，

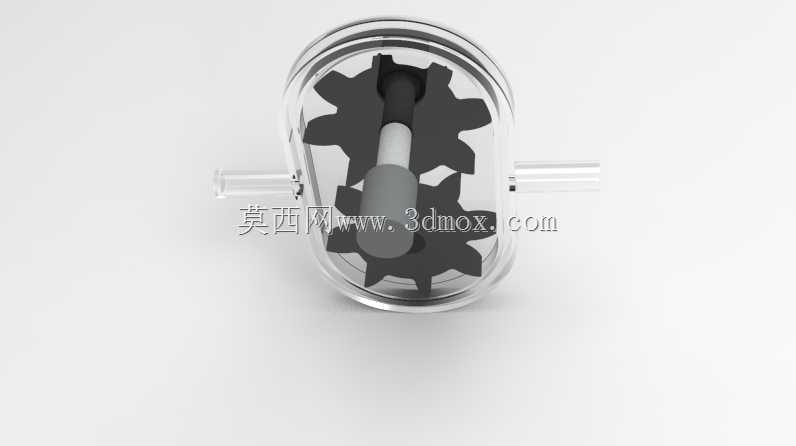

　　将油箱内的液压油吸入齿间槽，随着齿轮转动，齿间携带的油液被带到压油侧，进入啮合时齿间容积被挤压缩小，将油液压入压力油路完成供油。建模过程中对齿轮的齿廓采用标准渐开线参数生成，齿顶高系数、顶隙系数均采用通用液压泵的设计取值，保证啮合过程中齿面接触应力分布均匀，避免长期高负载运转出现齿面点蚀、断齿的失效问题。两个齿轮的支撑轴段分别布置在端盖的滑动轴承孔内，轴颈与轴承孔的配合间隙兼顾了运转润滑与支撑刚性，油液可通过间隙进入轴承配合面完成自润滑，不需要额外加装润滑管路。泵体的外部安装法兰采用标准菱形安装座设计，安装孔的中心距尺寸适配通用液压站的安装面板开孔要求，不需要额外制作过渡连接板即可完成固定，

　　进出油口的螺纹规格采用常用的液压管螺纹标准，可直接对接标准液压油管与管接头，减少现场安装的改制工作量。在结构细节处理上，齿轮的齿宽尺寸与泵体容腔的轴向深度做了匹配设计，既保证足够的排量满足系统流量要求，又避免齿宽过大造成齿轮轴受径向力过大出现弯曲变形，影响啮合精度。卸荷槽的位置在端盖对应齿轮啮合点的区域做了预留设计，能及时排出困油区域的高压油液，避免齿轮运转时出现困油噪音与振动，提升泵的运行平稳性。这套模型的结构完全按照实际工业用外啮合齿轮泵的生产级参数构建，可直接用于液压系统原理演示、新员工结构培训，也可作为液压站选型阶段的结构参考，核对安装尺寸与接口参数时不需要额外查阅二维图纸，通过三维模型即可完成干涉检查与安装空间模拟，避免现场安装时出现尺寸不匹配的问题。
