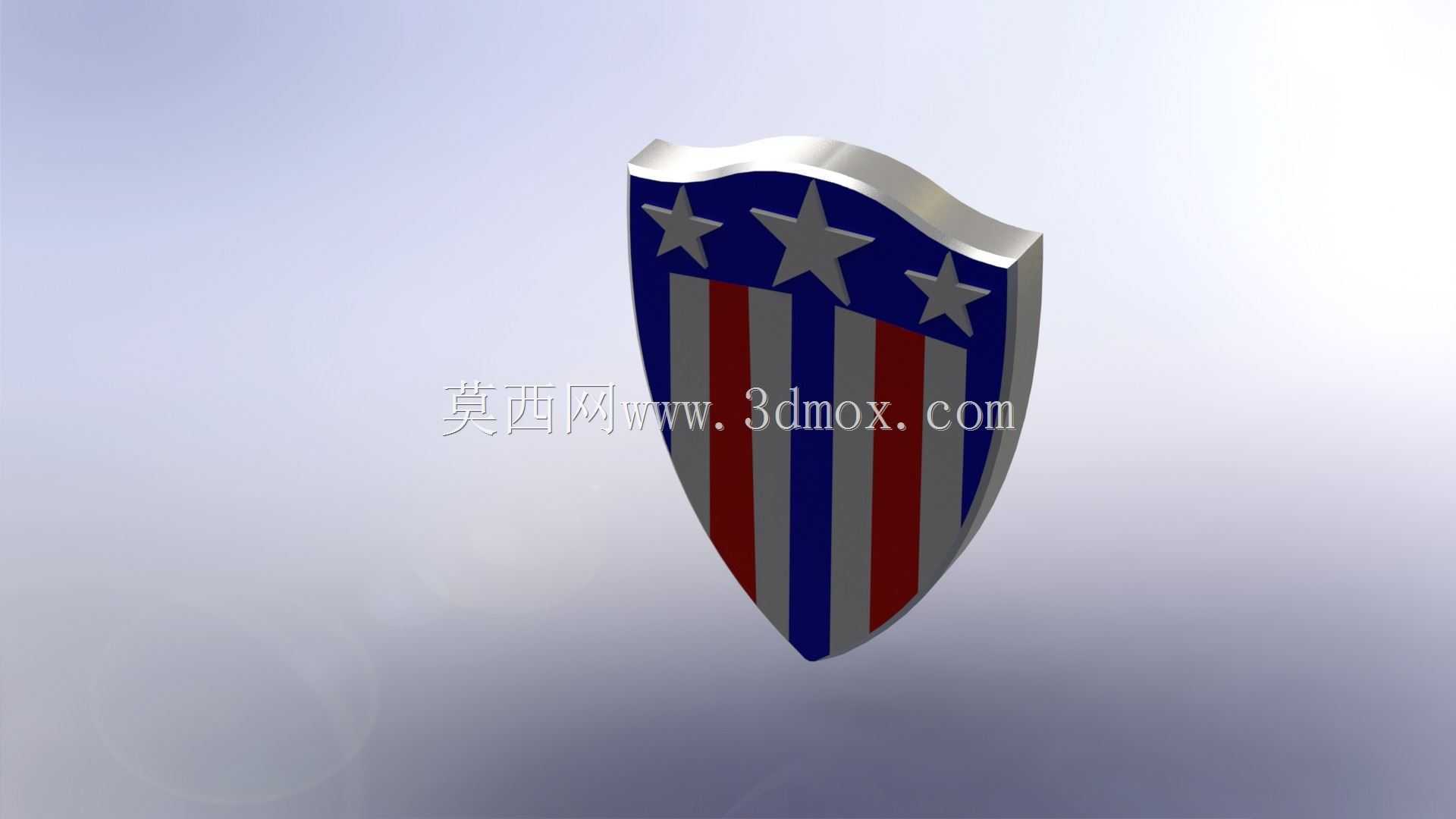

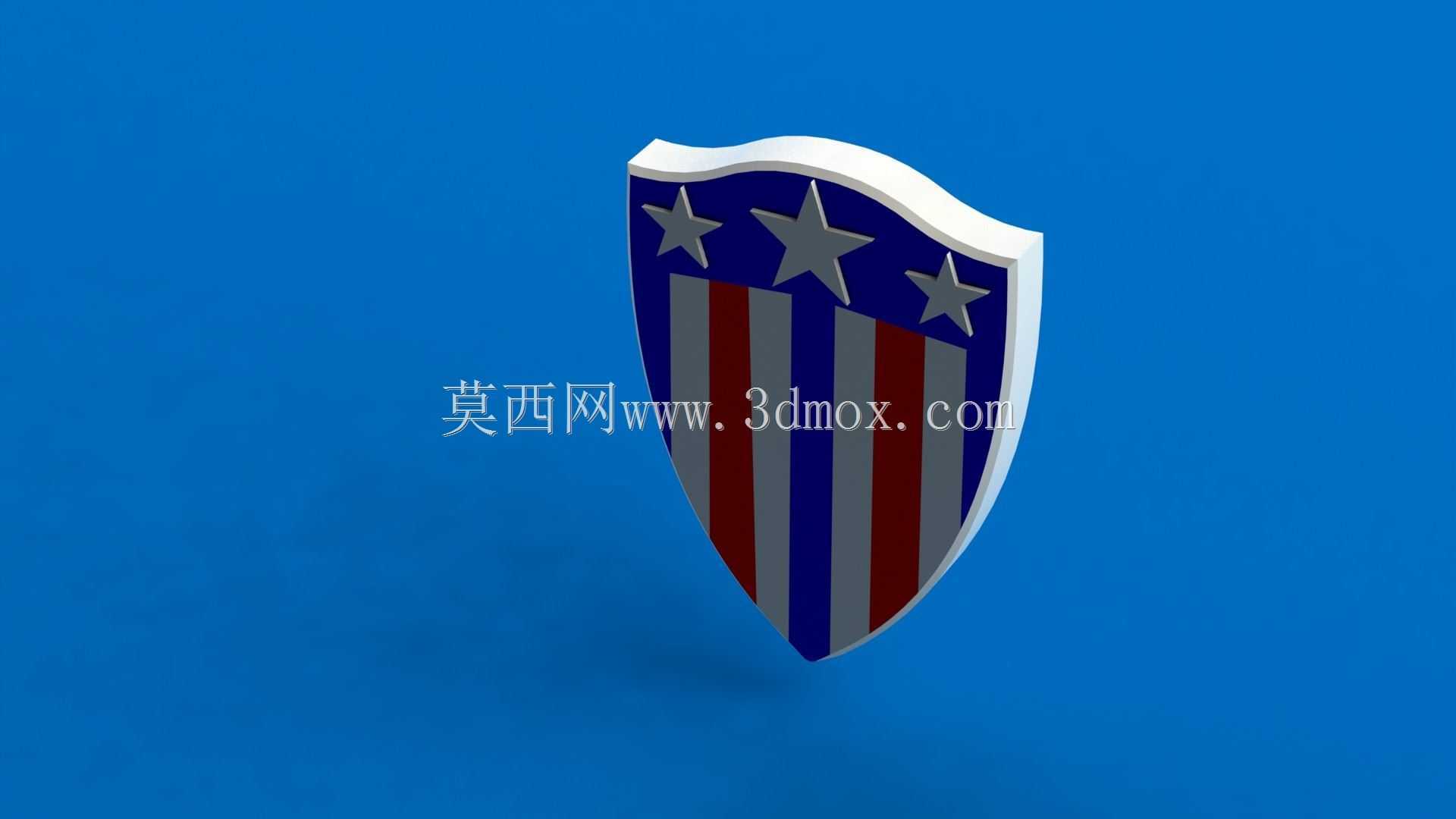

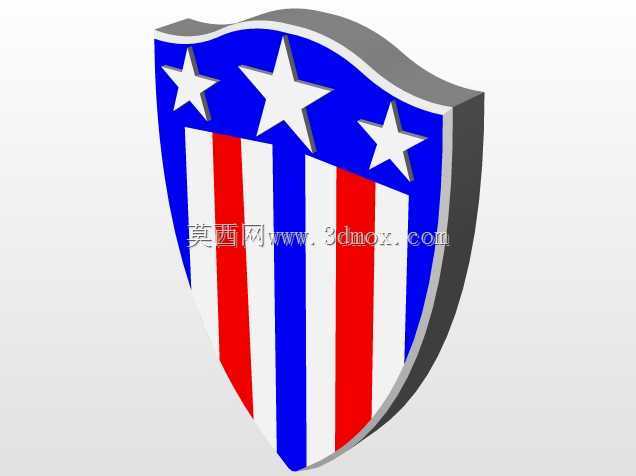

漫威影视道具美国队长盾牌三维结构设计

　　该盾牌结构设计可覆盖多类实际应用场景，在影视道具制作领域，可作为1:1还原道具的结构基准，适配漫展cosplay装备、主题展馆陈列展品、影视拍摄实体道具的加工需求，结构精度可满足近距离拍摄、观众互动触摸的使用要求，不会出现比例失真、结构错位的问题；在文创周边开发领域，可作为等比例收藏摆件、拼装模型的结构母版，适配不同比例缩放后的开模、3D打印加工需求，结构拆分逻辑可直接对接注塑、光敏树脂打印的工艺要求，无需二次重构结构；在主题场景搭建领域，可作为主题乐园互动装置、商业美陈装饰构件的结构参考，放大至对应尺寸后可直接匹配内部支撑骨架的安装点位，保障大尺寸构件的结构强度。

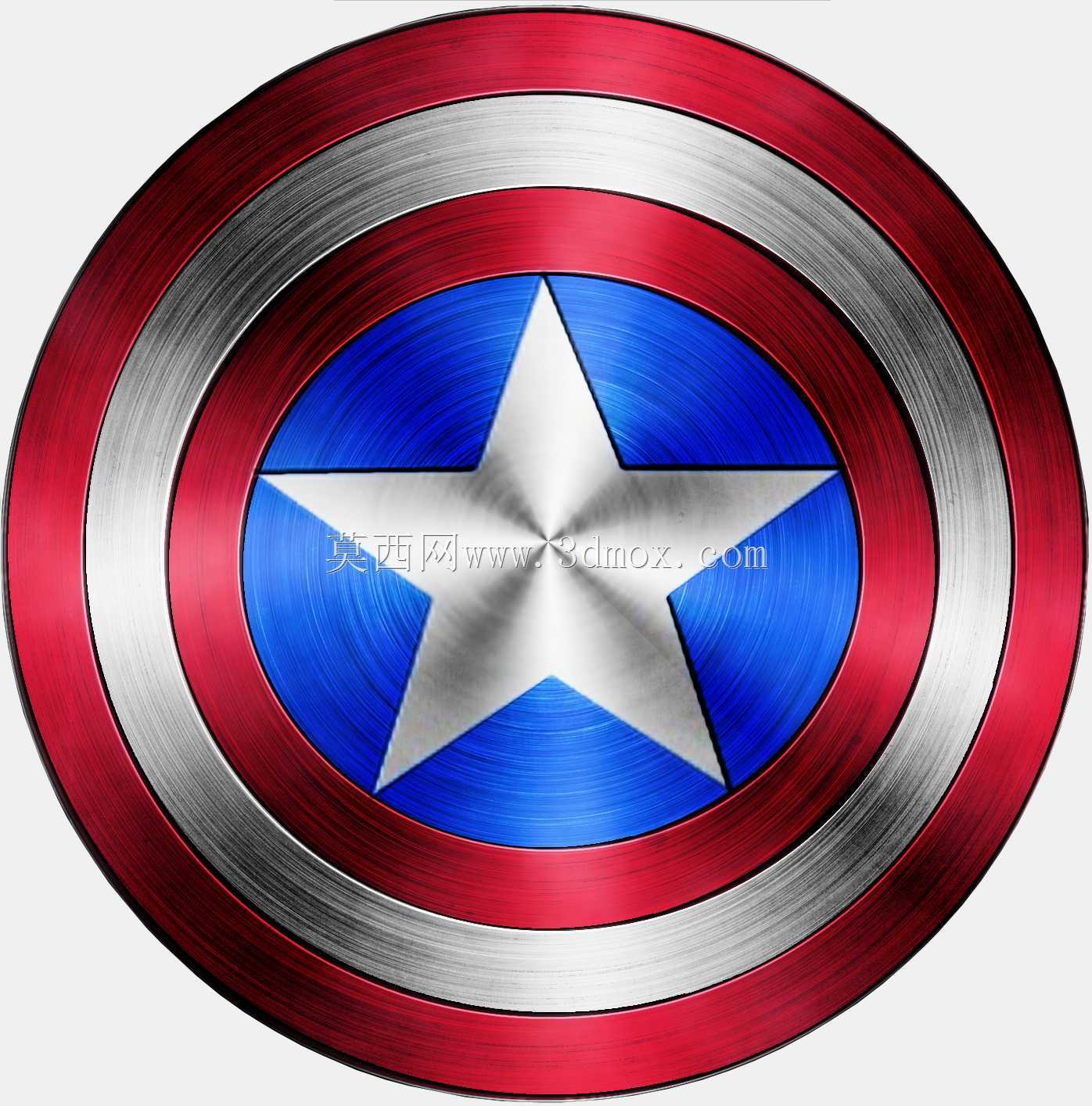

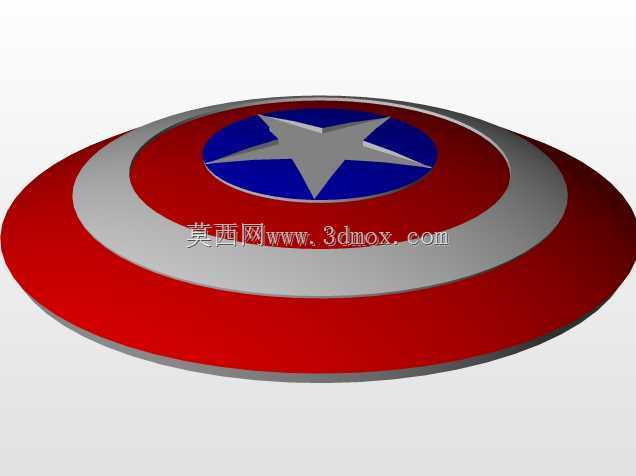

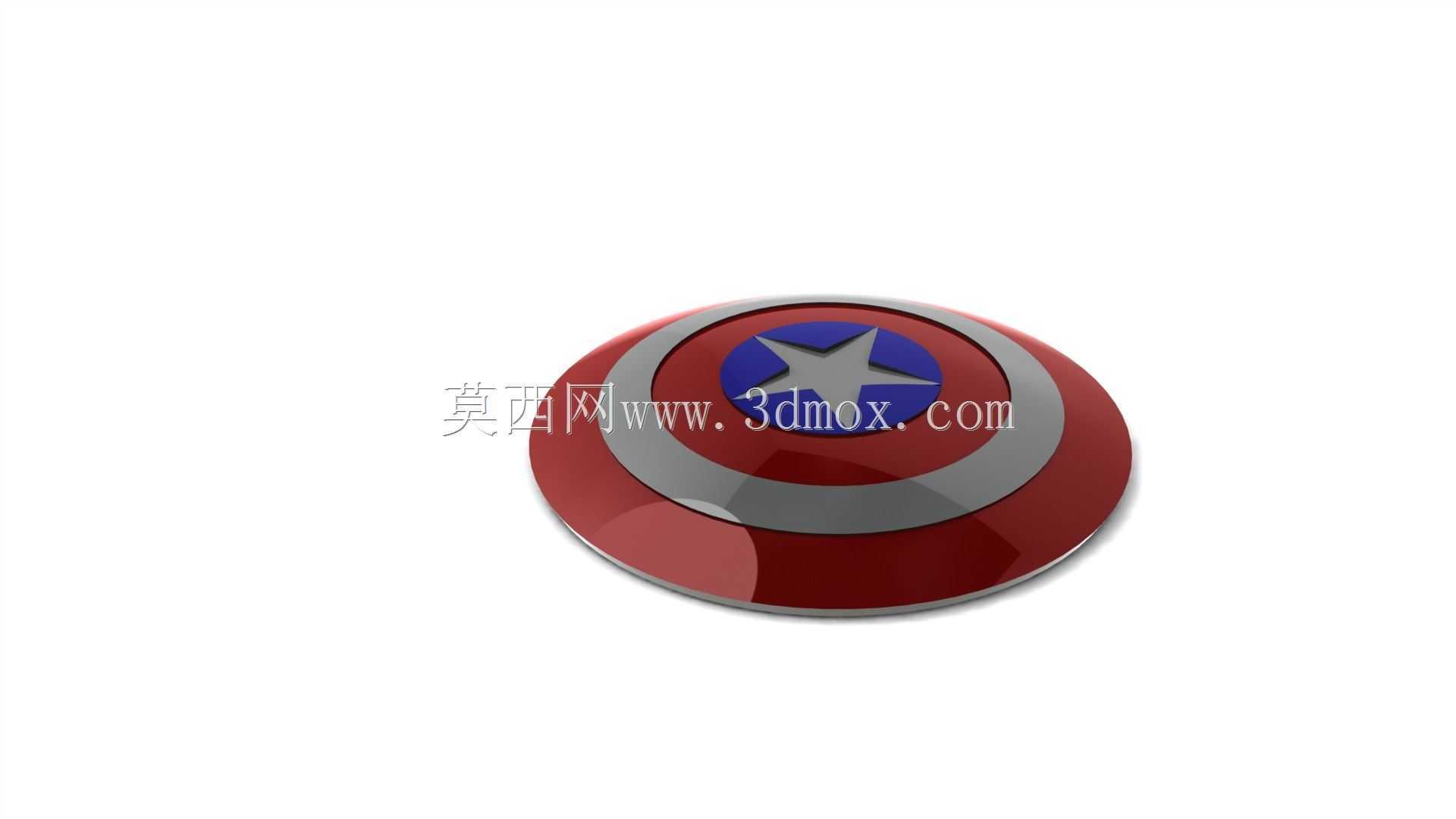

　　从功能特性来看，该盾牌采用经典的同心圆分层结构，最外层为红色环形结构层，向内依次为银色金属质感环形层、红色环形层，中心区域为蓝色圆形基底搭配银色五角星凸起结构，各层之间采用阶梯式搭接结构，层间预留0.15mm的装配间隙，可适配粘接、卡扣连接两种装配方式，既可以做成整体式实心摆件，也可以做成空心轻量化的穿戴道具。盾牌整体采用弧面穹顶结构，曲面弧度经过多次调整，既还原了原作的视觉比例，又保证了结构受力的均匀性，作为穿戴道具使用时，弧面可贴合人体上半身轮廓，不会出现硌肩、遮挡视线的问题；作为摆件放置时，底部可搭配适配弧度的支撑底座，放置稳定性优于平面结构的道具。

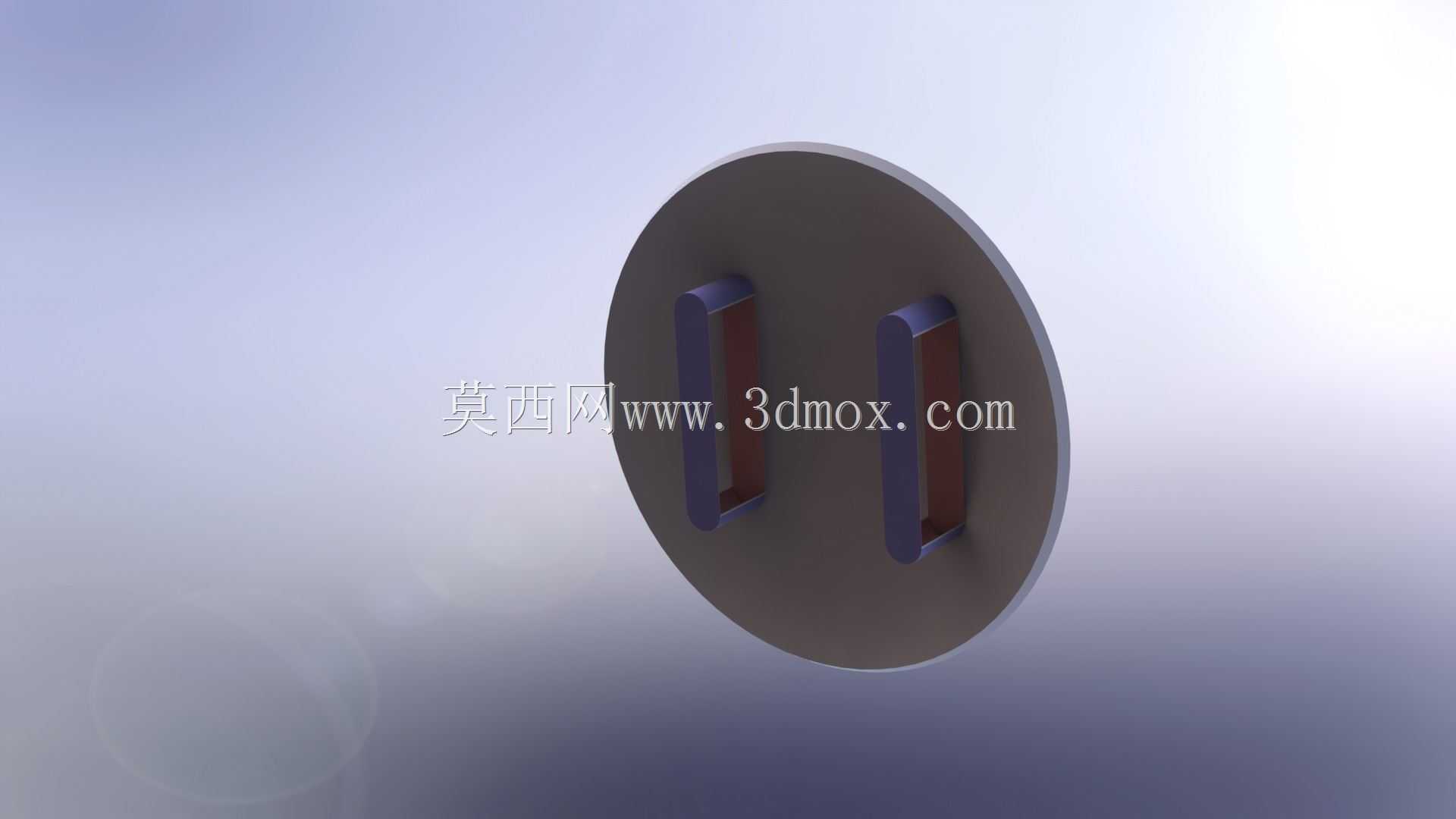

　　设计过程中首先确定了整体的比例基准，以常规成年男性上半身宽度为参考，设定盾牌整体外圆直径为750mm，中心穹顶最高点距离安装基准面的凸起高度为120mm，各环形层的宽度比例严格匹配原作视觉效果，最外层红色环宽度为110mm，相邻银色环宽度为65mm，内层红色环宽度为80mm，中心蓝色圆直径为240mm，中心五角星的外接圆直径为180mm，五角星凸起高度为8mm，所有曲面过渡处均采用R3-R5mm的圆角处理，避免尖锐棱角带来的加工风险与使用安全隐患。安装边界方面，若作为穿戴道具使用，在盾牌背面中心位置预留了200mm*150mm的安装平面，可适配绑带、快拆卡扣、缓冲衬垫的安装，安装平面距离盾牌外边缘的最小距离为275mm，绑带固定点位距离中心的水平距离为120mm，垂直距离为90mm，适配绝大多数成年使用者的臂长与肩宽；若作为桌面摆件使用，在盾牌背面下方预留了两个M4的螺纹孔安装位，孔位间距为60mm，可直接连接L型金属支架或者亚克力底座，无需额外打孔破坏外观面；若作为大尺寸美陈构件使用，在背面环形加强筋位置预留了8个M8的螺栓安装孔，可直接对接钢结构骨架，单点位可承受50kg的挂载重量，满足户外悬挂、大型装置固定的强度要求。

　　结构设计上采用了等壁厚设计，整体壳体壁厚统一为4mm，在各层环形搭接位置设置了2mm厚的加强筋，筋位高度为6mm，既保证了整体结构的刚性，又尽可能控制了整体重量，采用PLA材料3D打印制作1:1穿戴款时，整体重量可控制在1.8kg以内，长时间穿戴不会产生明显的负重感。中心五角星结构采用独立拆分设计，与蓝色基底之间采用定位柱+卡扣的连接方式，可单独更换不同材质、不同颜色的五角星配件，满足不同用户的定制化需求，比如更换金属质感五角星、夜光材质五角星等，无需重新制作整个盾牌主体。曲面建模过程中采用了放样+曲面填充的建模逻辑，先绘制各层环形的轮廓草图，再通过引导线控制穹顶的曲面弧度，所有曲面之间均做到G2连续，表面无明显的折痕与凹凸，后期做表面处理时，可直接进行打磨、喷漆、电镀等工序，无需额外补土修复曲面缺陷。针对不同加工工艺的适配性，该结构也做了对应优化，若采用注塑工艺批量生产，所有结构的拔模斜度均设置为1.5度，无倒扣结构，可直接实现一模出件，无需复杂的滑块结构；若采用数控加工制作金属材质的收藏款，所有曲面的曲率变化平缓，无曲率突变区域，加工时刀具路径可连续运行，减少抬刀次数，提升加工效率与表面质量。
