重型高机动越野悍马整车结构设计

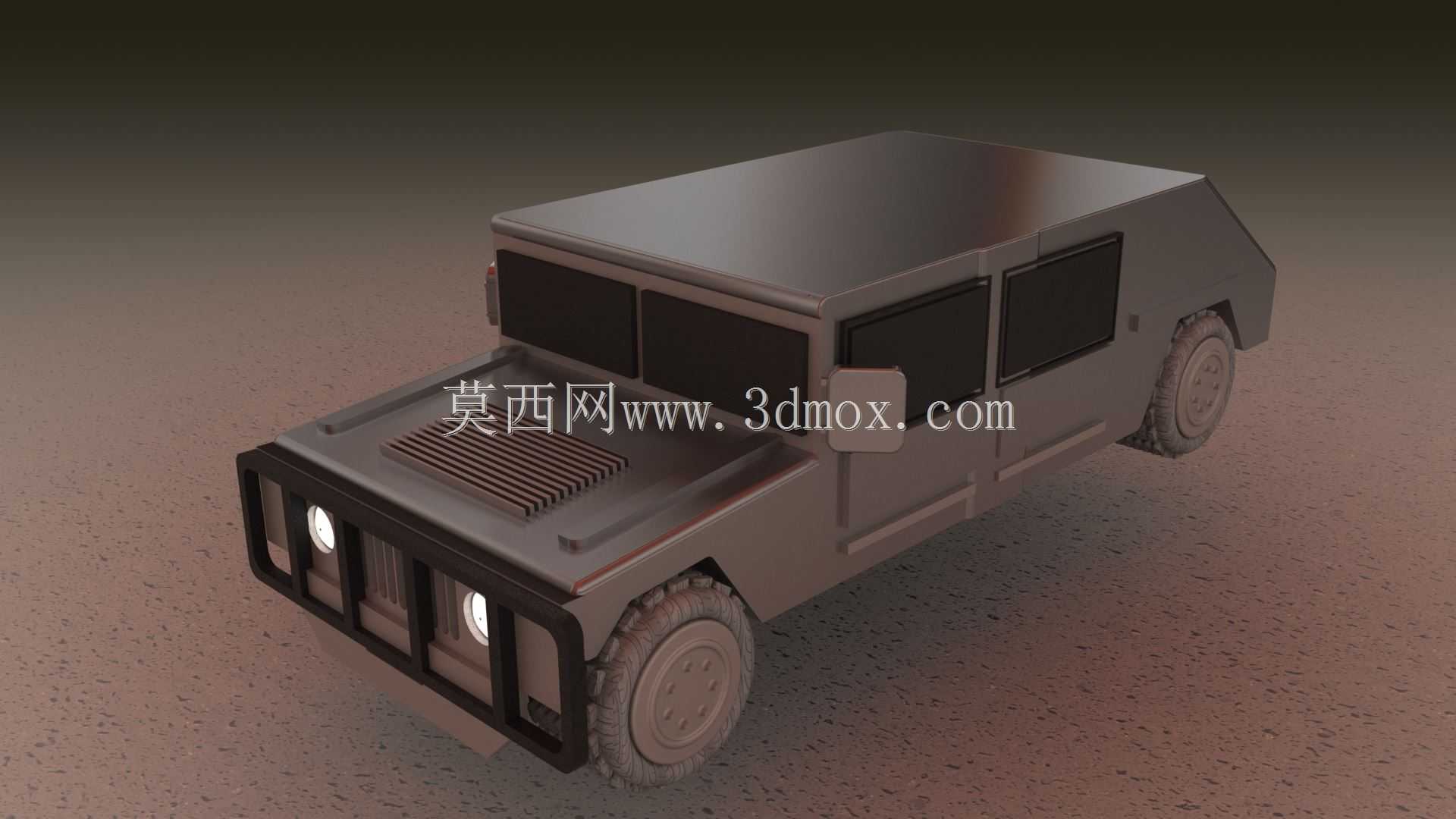

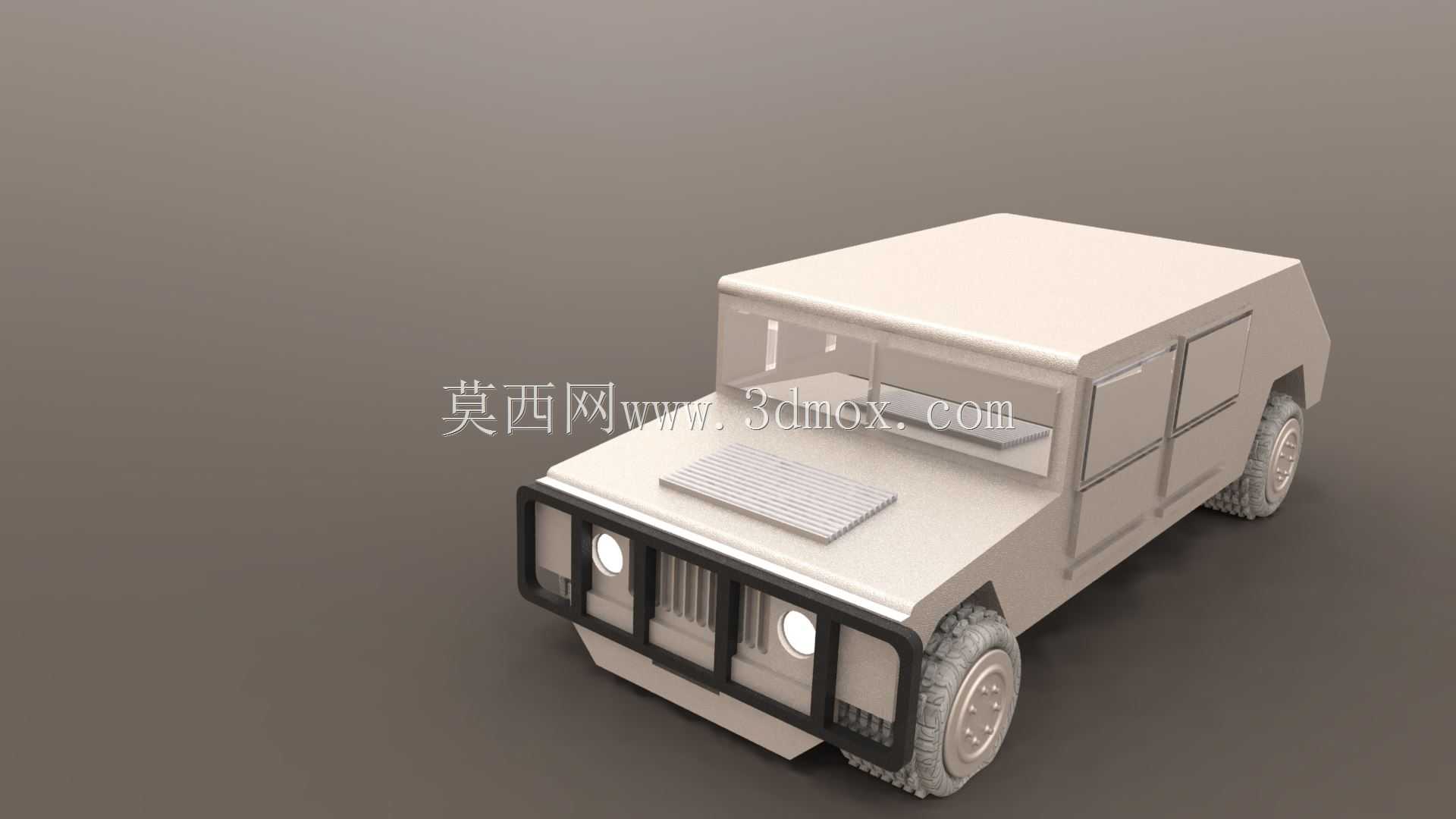

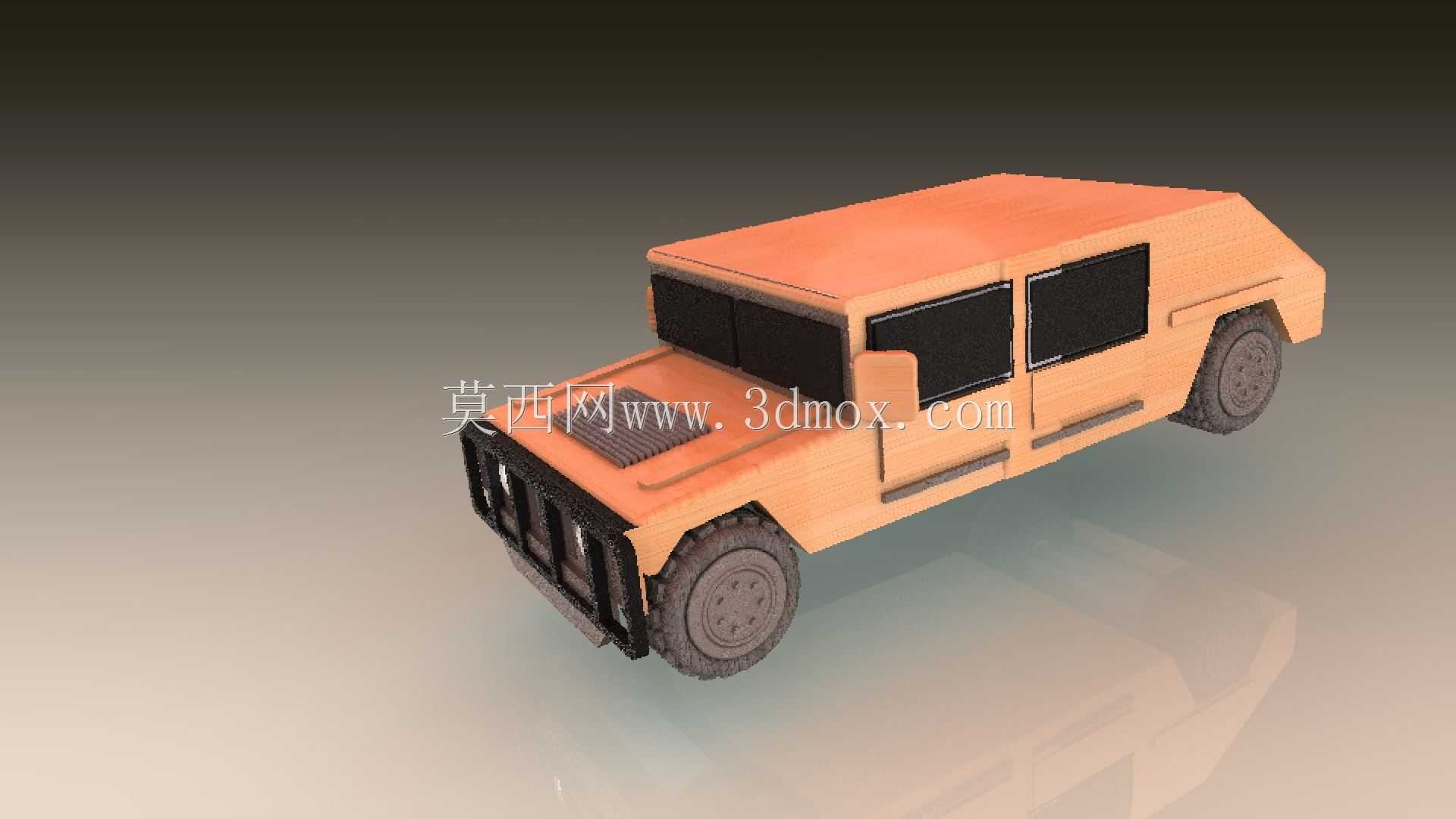

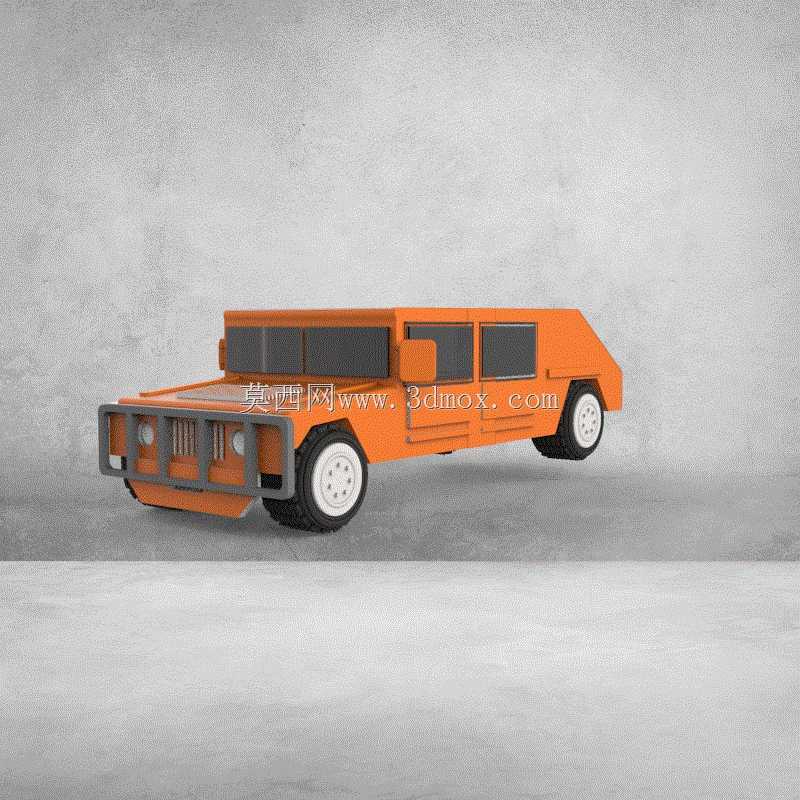

　　本次呈现的高机动越野车辆结构，参考经典悍马车型的底盘与车身布局完成全参数化三维构建，整体设计围绕非铺装路面高通过性、多场景载荷适配两大核心需求展开，没有沿用民用SUV的承载式车身思路，而是采用非承载式梯形车架作为整车受力基础，车架纵梁采用变截面高强度钢冲压成型方案，前后段纵梁高度逐步收窄，在保证中部乘员舱、动力舱安装区域抗弯扭强度的同时，为前后悬架的上下跳行程预留足够空间，避免极限越野工况下车架与悬架运动部件发生干涉。

　　从实际应用场景来看，这类车型的使用边界覆盖了野外作业通勤、复杂地形物资转运、特殊作业装备搭载等多个方向，因此在车身轮廓设计阶段就充分考虑了不同上装的适配性：车身整体采用方基调短前悬短后悬布局，前悬长度控制在不影响接近角的范围内，接近角设计值达到40度以上，离去角同样匹配35度以上的通过性要求，纵向通过角预留28度以上的余量，能够应对沟壑、陡坡、松软路面等多种复杂地形的通行需求。车身侧面的轮拱区域做了外扩式设计，一方面为大行程悬架跳动、大尺寸越野轮胎的转向预留足够空间，另一方面也能在泥泞路段行驶时阻挡轮胎带起的泥水飞溅到车身侧部，减少对侧窗、车门把手区域的污染。

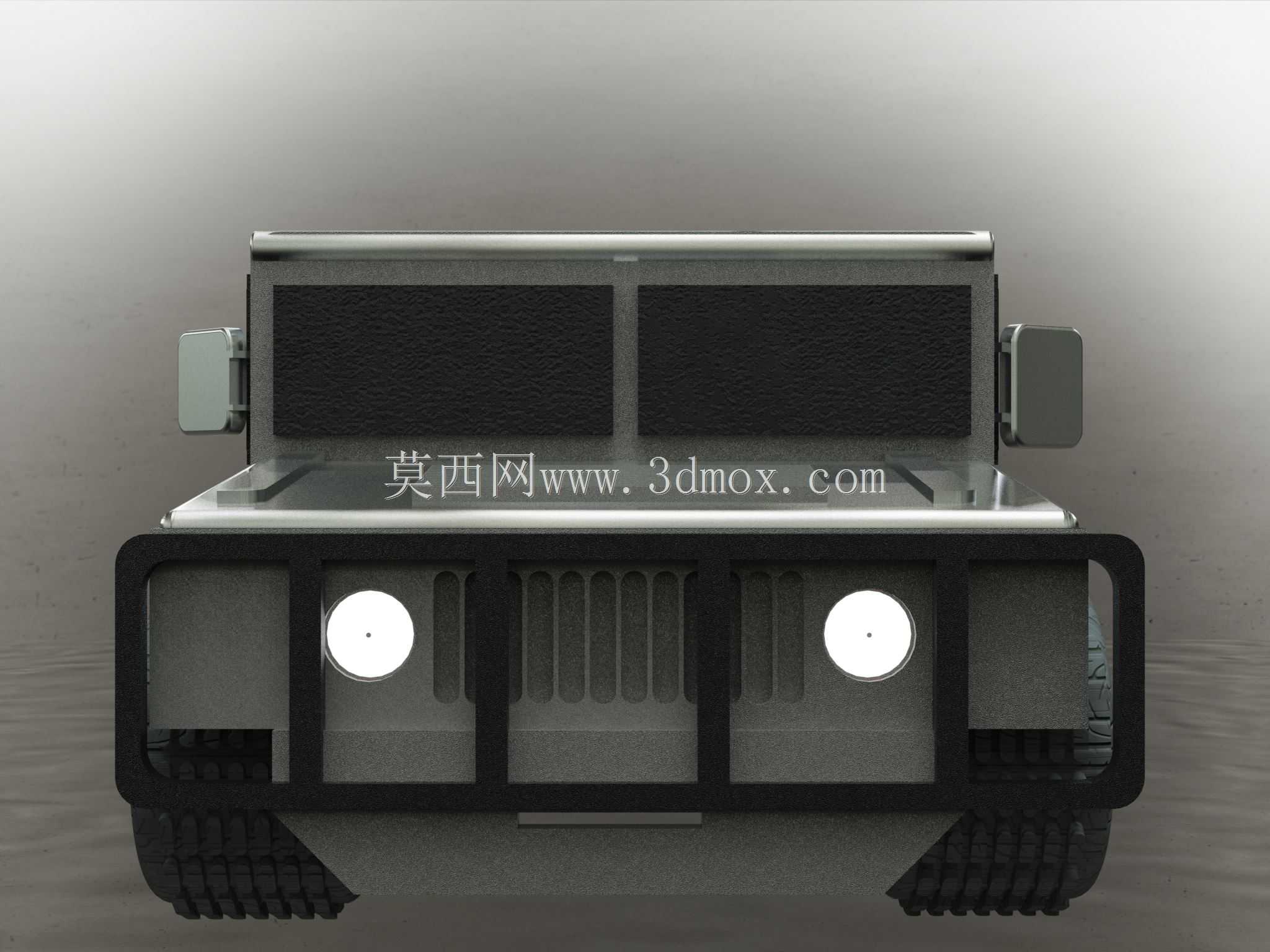

　　动力舱的布局采用前置方案，舱体内部预留了足够的散热模块、动力总成、传动分动箱的安装空间，前脸的格栅区域做了多段式开口设计，保证散热气流能够顺畅通过散热器组，同时格栅内部预留了防护网安装位，能够在野外行驶时阻挡飞石、树枝等异物撞击散热芯体。前保险杠采用与车架直接连接的钢制结构，保险杠上预留了牵引钩、绞盘安装的螺栓孔位，不需要额外改装支架就能直接配套越野自救、拖拽作业的相关附件，保险杠下部做了上翘式造型，避免爬坡时保险杠最先接触地面造成结构损坏。

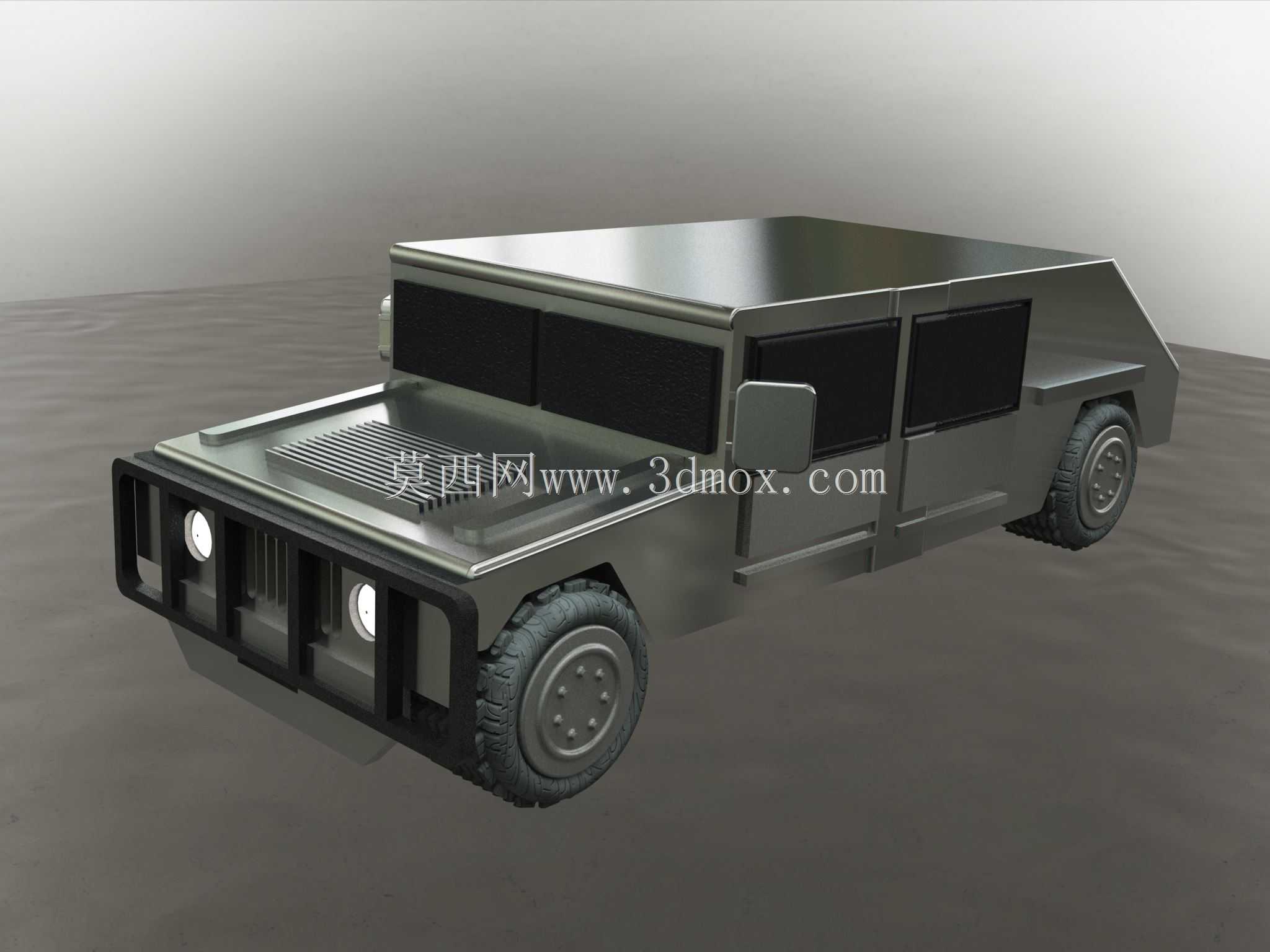

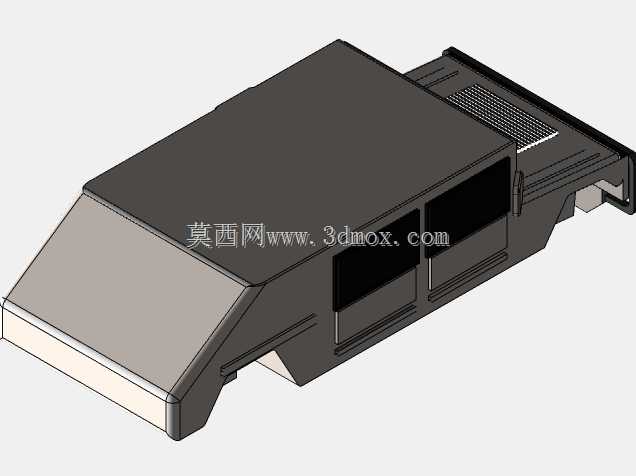

　　乘员舱部分采用四门布局，车窗区域做了窄边框设计，在保证结构强度的前提下尽可能扩大驾乘人员的侧向视野，车门内部预留了防撞梁安装腔，侧后视镜采用外摆式支架安装，支架长度经过反复校核，即使在轮胎最大转向角度、悬架最大压缩行程时，轮胎也不会与后视镜支架发生剐蹭。车身顶部做了平直化处理，预留了行李架、附加装备的安装导轨接口，能够根据不同使用场景加装储物箱、照明设备、通讯装置等附加部件，不需要对车顶结构进行二次打孔改装，避免破坏车身的密封性能。

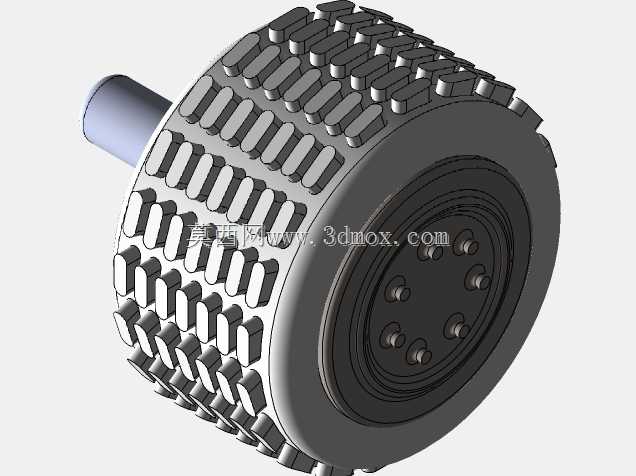

　　行走系统的设计是这类越野车型的核心部分，模型中完整还原了四轮独立悬架的安装硬点，每个车轮的悬架都采用双叉臂结构配合螺旋弹簧与液压减振器，悬架上下摆臂的铰接点位置经过运动学校核，保证车轮在上下跳动过程中轮距、前束角的变化量控制在合理范围内，减少轮胎的异常磨损，同时保证不同路面附着条件下的轮胎接地面积。轮胎采用大花纹块的越野轮胎方案，胎壁厚度预留了足够的防刺扎余量，轮毂采用钢制多螺栓固定结构，螺栓分布圆直径匹配重型车的载荷要求，能够承受越野工况下的冲击载荷，不会出现轮毂变形、螺栓断裂的问题。

　　传动系统的布局在模型中预留了完整的安装空间，从发动机输出端连接变速箱，再通过分动箱将动力分配到前后驱动桥，前后桥的差速器安装位置、传动轴的走向都做了避让设计，保证悬架跳动时传动轴的伸缩量、夹角变化在万向节的允许工作范围内，不会出现传动干涉、抖动的问题。底盘下方的管线布局全部沿着车架纵梁内侧布置，并且预留了管线固定卡的安装位，避免越野行驶时飞溅的石块击打管线，也防止管线与运动部件发生摩擦破损。

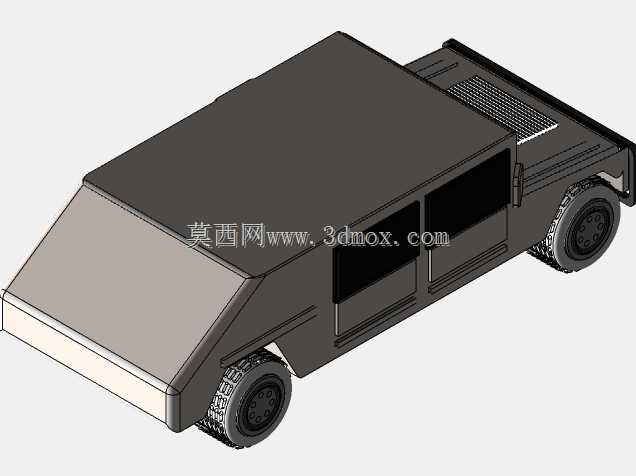

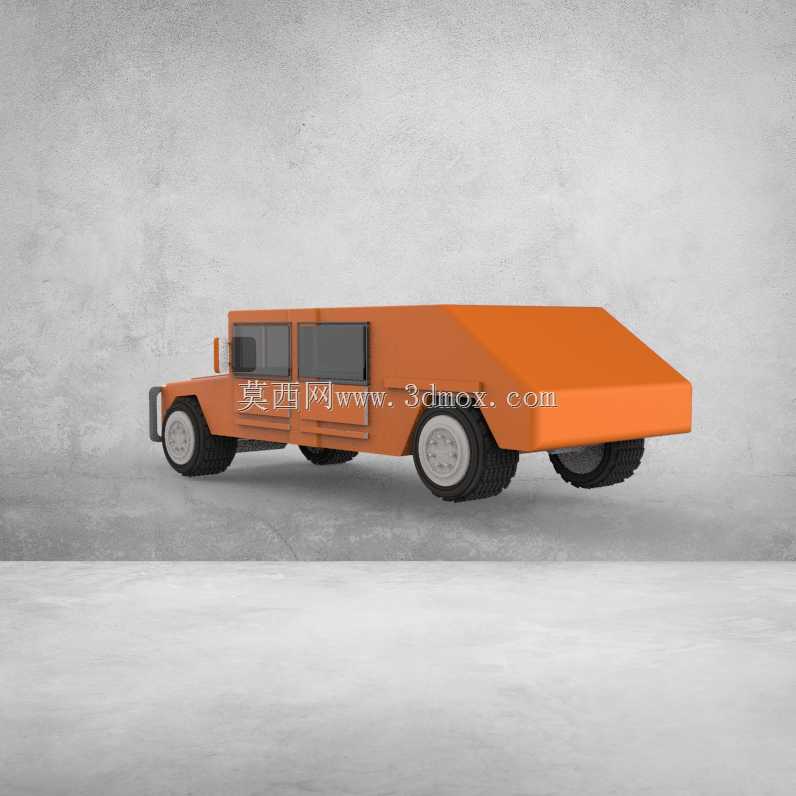

　　车身尾部的设计同样考虑了实用性，尾门采用整体上翻或者侧开的预留结构，尾部预留了外挂备胎、拖车接口的安装位置，后保险杠同样与车架直接连接，能够承受拖拽时的大载荷。整个车身的外表面没有多余的复杂曲面，所有棱线都做了小圆角过渡，既能够降低生产时的冲压成型难度，也能在野外使用时减少剐蹭后的修复成本，同时方直的车身轮廓也能够最大化内部的使用空间，提升乘员乘坐舒适度与物资装载能力。

　　在建模过程中，所有零部件的安装边界都做了严格的间隙校核，相邻部件之间预留了合理的装配间隙，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现松动、异响的问题。所有的连接孔位、安装面都按照实际生产的工艺要求做了标准化设计，通用件的规格全部选用行业通用标准，方便后续的维修替换，不需要定制特殊规格的紧固件与连接件。
