工业管道弯接方变圆导流排风连接件

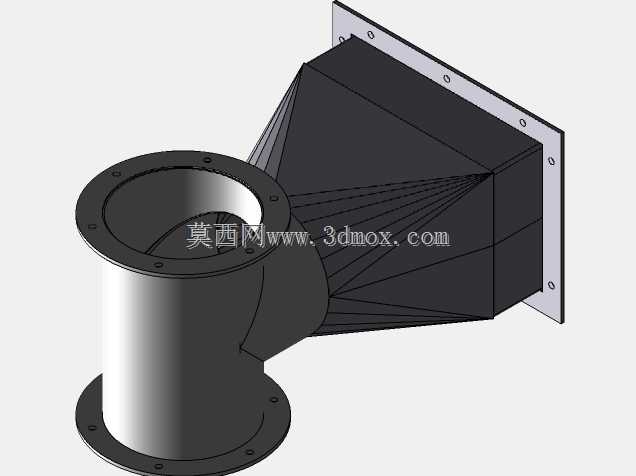

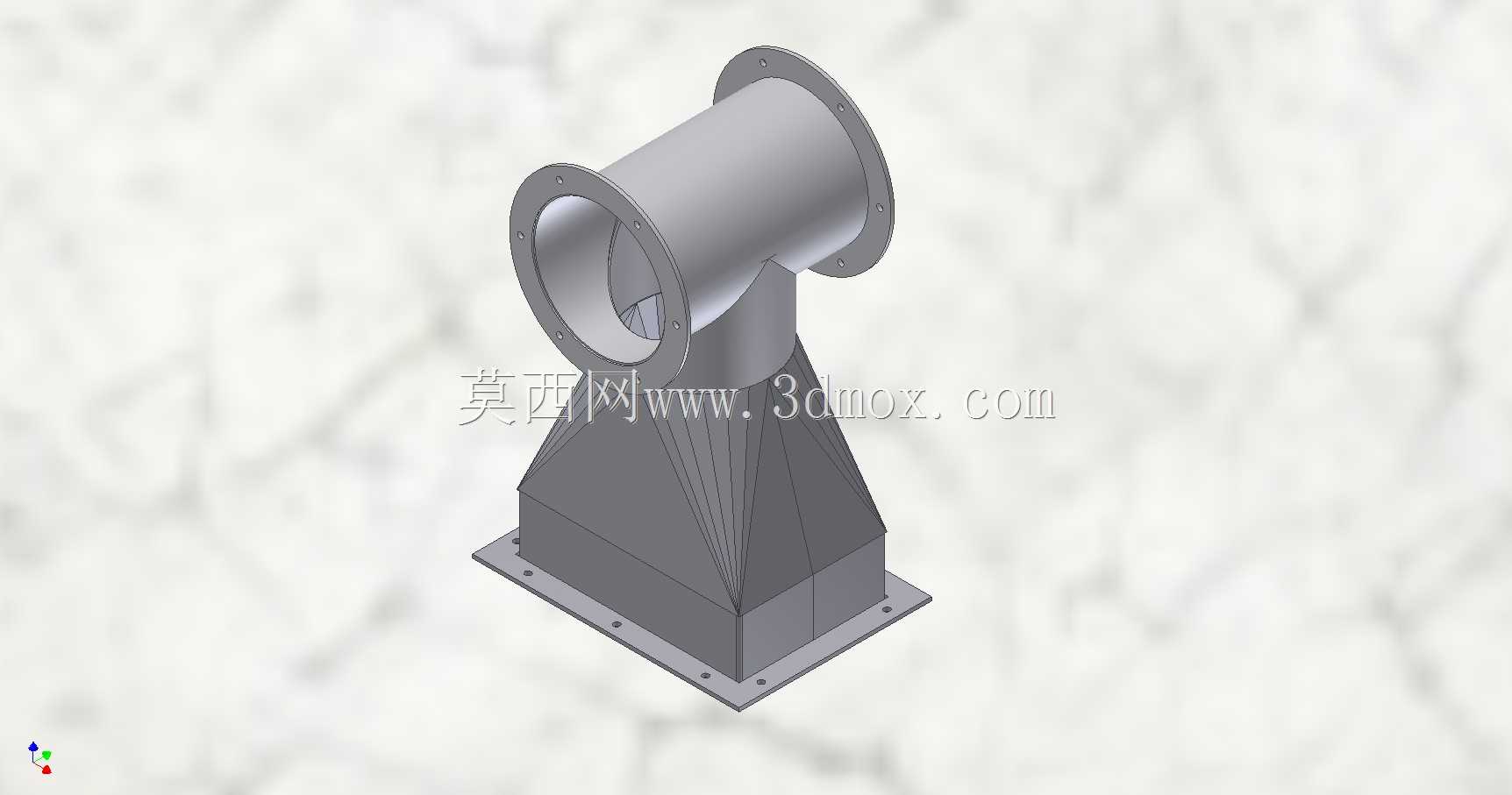

　　在工业通风除尘、工艺物料输送的管路布设场景中，这类弯接式方变圆导流构件是解决不同截面管路对接、同时完成气流转向的核心过渡部件，很多现场布设时会遇到方形设备出风口与圆形风管对接、同时需要在有限空间内完成90度转向的需求，直接做直角对接会造成气流涡旋、压损骤增，还容易在转角处堆积输送介质，这类构件就是针对这类现场痛点设计的。从结构上看，构件下部是方形法兰安装底座，四个角预留螺栓安装孔，可直接与方形出风口的设备端面对接，底座往上是渐变收缩的方转圆过渡段，过渡段做了内凹的导流筋设计，避免方形到圆形截面突变带来的气流脱壁问题，减少局部阻力损失；过渡段上方连接的是90度弯管段，弯管两端都带圆形法兰接口，法兰盘上均匀布置螺栓孔，

　　可与标准圆形通风管道快速对接，弯管内部做了顺滑的圆弧过渡，没有直角折边，气流经过时不会产生明显的紊流区，不管是用于除尘系统的含尘气流输送，还是车间排风系统的废气导流，都能有效降低管路系统的风机负载，减少能耗。做这类构件的三维设计时，首先要确认两端对接的边界尺寸：下部方形法兰的安装孔位要和对接设备的出风口孔位完全匹配，不能出现安装错位，上部圆形法兰的通径要匹配对接风管的公称直径，法兰的螺栓孔中心圆直径、孔数都要符合管路安装的通用标准，避免现场安装时需要二次打孔。弯管的曲率半径设计是核心，曲率半径过小会导致气流转向时压损过大，曲率半径过大则会占用过多安装空间，设计时要结合现场的安装净空做平衡，通常取1.5倍管径的曲率半径，

　　既能保证气流顺畅，又不会让构件整体尺寸过大。方变圆过渡段的渐变斜率也需要控制，渐变角度不能超过15度，否则截面突变带来的局部阻力会大幅上升，过渡段的外壁加设的加强筋，一方面是抵消薄钢板焊接后的变形问题，另一方面是在管路负压运行时，避免构件被大气压吸瘪，提升整体结构强度。实际安装时，下部方形法兰和设备端面之间需要加密封胶垫，上部圆形法兰和风管对接时同样要做密封处理，防止管路漏风影响系统运行效率；构件的安装高度要提前测算，确保弯管转向后不会和周边的管线、设备支架产生干涉，法兰对接时螺栓要对角均匀紧固，避免法兰面倾斜导致密封失效。这类构件在木工车间除尘系统、焊接烟尘收集系统、粮食加工的物料风送系统中都有大量应用，

　　不同应用场景下的壁厚选择有区别：输送含硬质颗粒的含尘气流时，要适当加厚弯管处的壁厚，或者在弯管外侧做耐磨衬层，避免长期被颗粒冲刷磨穿管壁；普通排风场景下用常规薄钢板制作即可，控制整体重量方便安装。设计建模过程中，要提前预留法兰的密封面余量，法兰盘的厚度要满足螺栓紧固时的强度要求，不能出现紧固后法兰变形的问题；过渡段和弯管、底座的连接位置要做满焊处理的工艺预留，建模时要留出焊接坡口的位置，避免现场焊接时出现焊不透的情况。很多现场改造项目中，这类过渡构件都是非标准定制的，需要根据现场实际的对接尺寸、安装空间调整参数，三维建模时要把安装孔位、整体外形的安装边界都做精准定位，确保加工完成后到现场可以直接安装，不需要二次切割修改，减少现场施工的工作量。
