180度回转气动执行模块结构设计

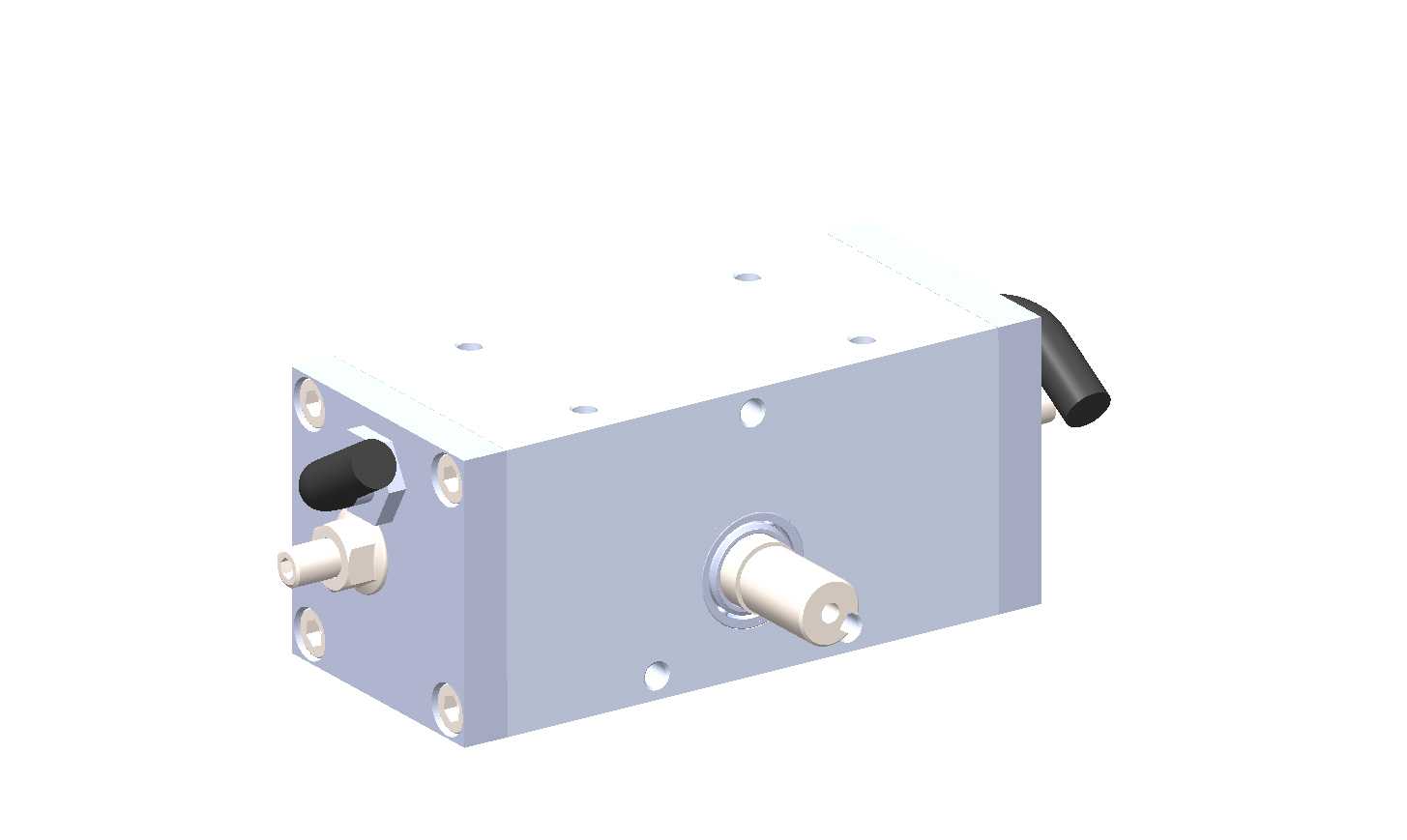

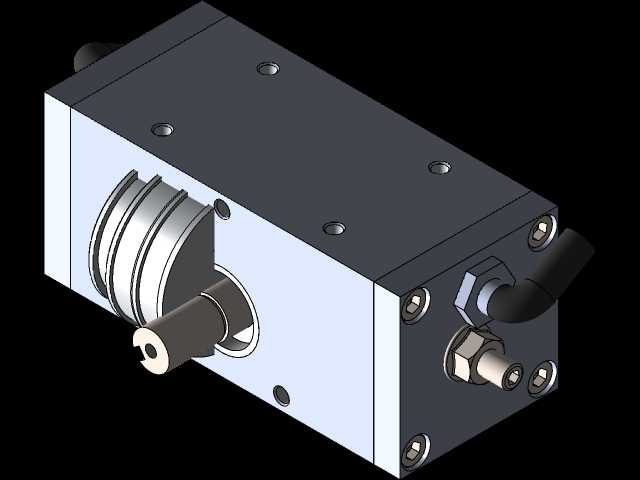

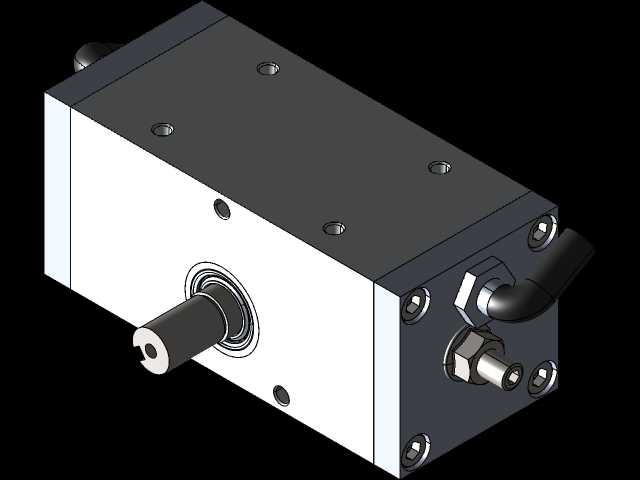

　　这款180度回转气动执行模块，是自动化产线中实现工位角度切换、工件姿态调整的核心执行部件，常见于电子元器件装配线的工件翻面工位、包装机械的料盒转向工位、小型专机的夹具回转工位，能在压缩空气驱动下完成稳定的180度角度输出，替代传统电机搭配减速器的回转方案，在紧凑安装空间下实现高响应的角度动作。从结构设计逻辑来看，模块采用方形一体化箱体作为主体承载结构，箱体六个面均预留了标准安装孔位，可根据设备实际布局选择正面、侧面或底面安装，安装孔位的孔距遵循通用气动元件的安装规范，能直接适配市面上多数标准型材支架的安装孔距，不需要额外加工转接板，大幅降低现场安装的适配成本。输出轴采用伸出式圆柱轴设计，轴端预留了平键安装位，可直接连接摆臂、夹具、

　　转盘等负载，轴与箱体的配合处采用双密封圈结构，既能阻挡车间环境中的粉尘、切削液进入箱体内部，也能避免内部润滑脂溢出，适配多粉尘、少量切削液飞溅的机加工车间装配场景。模块两侧设置的气路接口采用标准快插接口规格，可直接连接常用外径的气动软管，气路在箱体内部集成了流道设计，不需要外部铺设复杂的连接管路，减少了外部管路占用的空间，也避免了设备运行过程中管路剐蹭、弯折漏气的风险。模块侧面设置的缓冲调节部件，可根据负载的重量、回转速度调整缓冲阻尼，避免回转到端点位置时出现刚性撞击，既降低了动作过程中的噪音，也能延长内部密封件和运动部件的使用寿命。从安装边界来看，模块整体外形为规整立方体，没有外凸的不规则结构，

　　在设备布局时可以紧密贴合其他安装部件排布，最大化利用设备内部的安装空间，输出轴的中心高度与箱体底面的尺寸经过标准化设计，可直接搭配同系列的直线滑台、升降模块组合使用，快速搭建多自由度的小型执行机构。在实际选型应用中，这款模块适合搭配小型负载使用，在0.5MPa的标准供气压力下可输出足够的回转扭矩，满足小型工件的姿态调整需求，内部运动副采用自润滑材料设计，日常使用不需要频繁加注润滑脂，维护成本较低，适合在3C装配、小型包装、检测专机等对设备紧凑性、响应速度有要求的场景中使用。
