工业循环水处理回收罐体装置结构设计

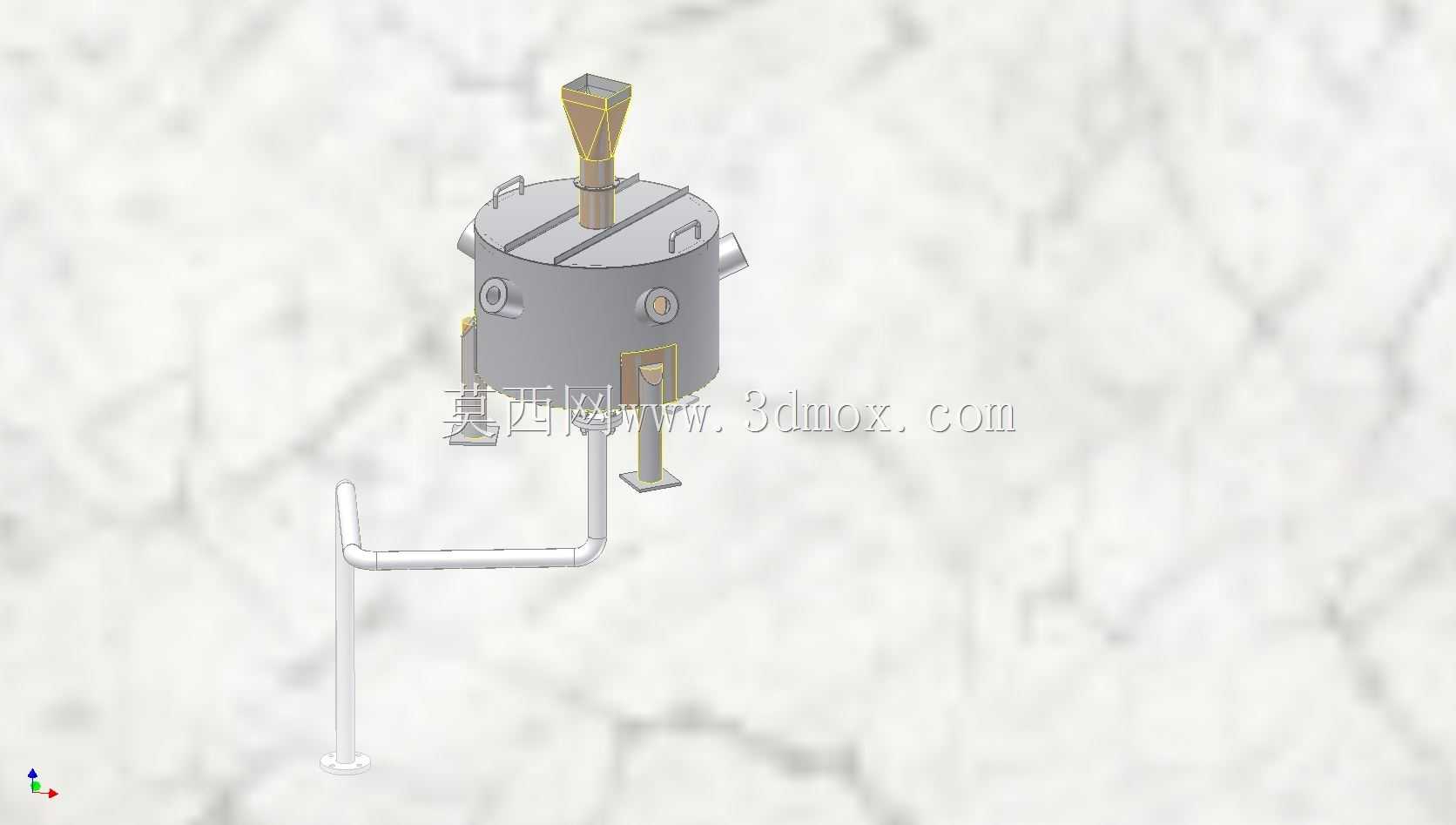

　　这套循环水回收装置的三维结构，核心围绕加工后生产废水的循环回用场景搭建，常见于机加工车间、表面处理生产线、中小型化工工段的末端水处理环节，用来收集经前端工艺处理后的达标水体，通过暂存、稳压后输送回生产用水点位，替代直排模式降低生产水耗。从结构组成来看，主体采用立式圆柱形承压罐体设计，这类构型相比方形储槽能更好承受内部静水压，减少壁板加强筋的布设数量，降低整体焊接加工量。罐体顶部预留的锥台形进料接口，采用上宽下窄的渐缩结构，对接前端来水管道时可以缓冲进水的冲力，避免高速水流直接冲击罐底造成局部衬层磨损，接口旁对称布置的两个吊耳结构，是为了设备进场吊装时挂设索具，吊耳的焊接位置特意选在罐顶加强圈的对应点位，防止吊装时罐体局部变形。

　　罐身侧面布设的多个接口各有分工，位置稍高的侧接口是溢流口，当罐内液位超过设定安全高度时，多余水体可从这里溢流至应急收集槽，避免满溢倒灌进前端处理设备；中部的圆形接口是液位计安装位，可搭配玻璃管液位计或者静压式液位传感器，实时反馈罐内储水高度，给后端供水泵的启停提供信号依据；位置稍低的侧接口是备用取样口，日常运维时可以在这里取水样，检测回用水的悬浮物、pH值等指标，确认水质是否满足生产回用要求。罐体底部采用三根均匀分布的支腿支撑，支腿底部带方形安装脚板，脚板上预留螺栓孔，安装时可通过膨胀螺栓固定在混凝土设备基础上，支腿的高度特意留足了300mm的净空，一方面方便罐底排污口的管道对接与阀门操作，另一方面避免地面积水长期浸泡支腿造成锈蚀。

　　从罐体侧面引出的L型输水管道，顺着支腿旁的空间向下布设再水平延伸，管道转弯处全部采用标准90度弯头对接，减少管路的局部阻力损失，管道末端设置的法兰接口，可直接对接后端的供水增压泵入口。设计时特意将管道的固定支架焊接在就近的支腿上，不用额外在地面做管道支墩，减少现场安装的土建工作量。罐顶还对称设置了两个小型人孔盖？不对，是两个快开式手孔，日常不需要进入罐体内部检修时，打开手孔就能清理罐壁附着的少量污垢，相比大人孔能减少罐体顶部的密封点位，降低漏水概率。

　　在安装边界的考量上，这套装置的整体占地宽度控制在1.8米以内，罐体中心到侧边管道最远端的距离不超过1.2米，现场布设时只需要在设备周边预留0.8米的运维通道即可，不需要占用过大的车间面积。罐体的总高度控制在3.2米，刚好适配常规4米层高的标准工业厂房，顶部进料接口的对接高度在2.9米位置，现场配管时不需要搭设过高的操作平台，普通登高梯就能完成管道对接作业。设计时还特意在罐身中部预留了一圈环形的踏步安装位，如果后续需要加装外置爬梯到罐顶操作，不需要额外在罐壁焊接支架，直接用卡箍固定踏步即可，避免焊接破坏罐体的防腐层。

　　从功能逻辑上，这套装置不承担水质过滤的核心处理功能，主要起到暂存缓冲、稳压供水的作用，前端来水经处理达标后从顶部进料口进入罐体，罐内的水体在重力作用下稳定静置，少量残留的大颗粒杂质会沉降到罐底，可通过罐底的排污口定期排出，澄清后的水体从侧下部的出水口经管道输送到供水泵，再泵送到各生产用水点。相比直接将处理后的水接入供水管网，增设这个缓冲罐可以避免前端水处理设备出水流量波动对后端生产用水的压力影响，保证供水压力稳定在0.2-0.3MPa的常规生产用水压力区间，不会出现水压忽大忽小影响生产工序的问题。

　　建模过程中对所有焊接点位都做了结构简化，保留了焊脚的示意但没有做冗余的细节刻画，方便后续出工程图时快速提取焊接标注；所有法兰接口都采用了标准公称直径的参数化建模，对接时可以直接调用标准件库的对应法兰、螺栓配件，不需要重新绘制匹配的连接件。支腿的受力计算也做了对应考量，满水状态下罐体总重量约2.1吨，三根支腿的单根承重不超过0.8吨，采用普通槽钢焊接即可满足强度要求，不需要选用重型型钢，控制整体制造成本。
