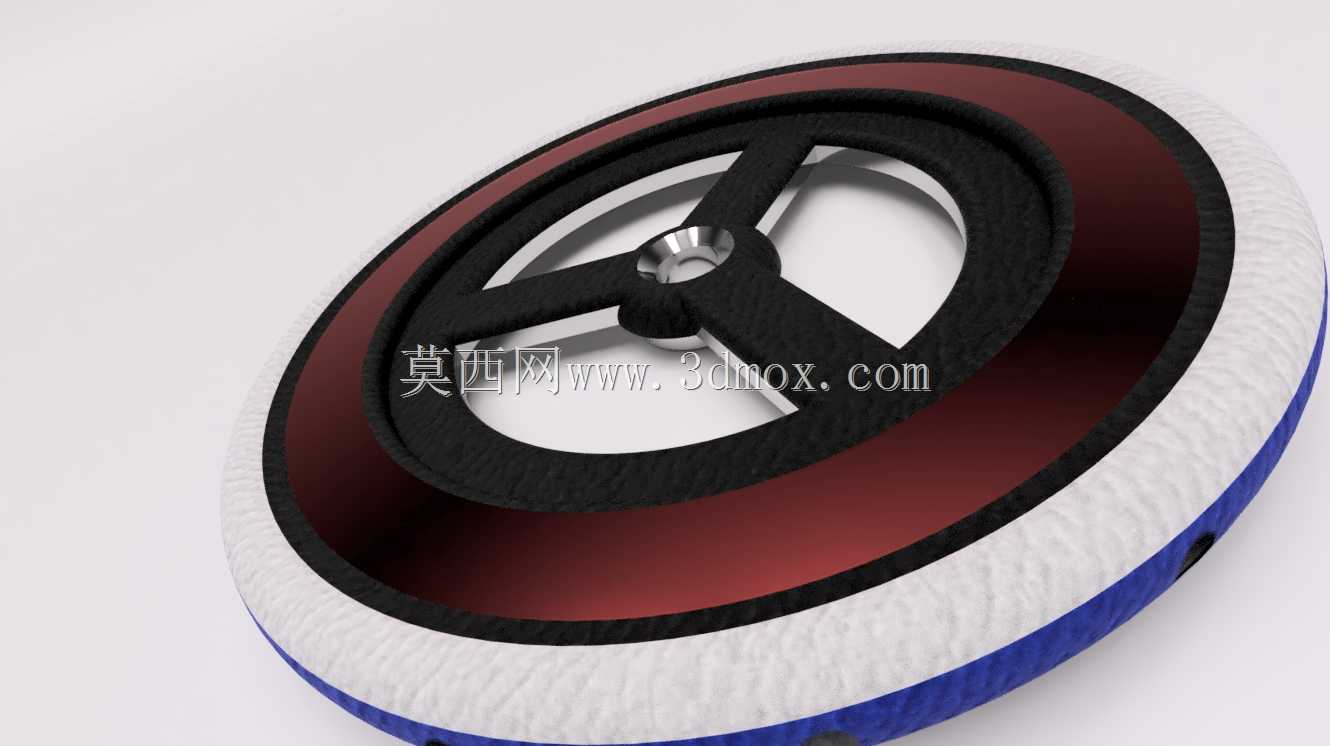

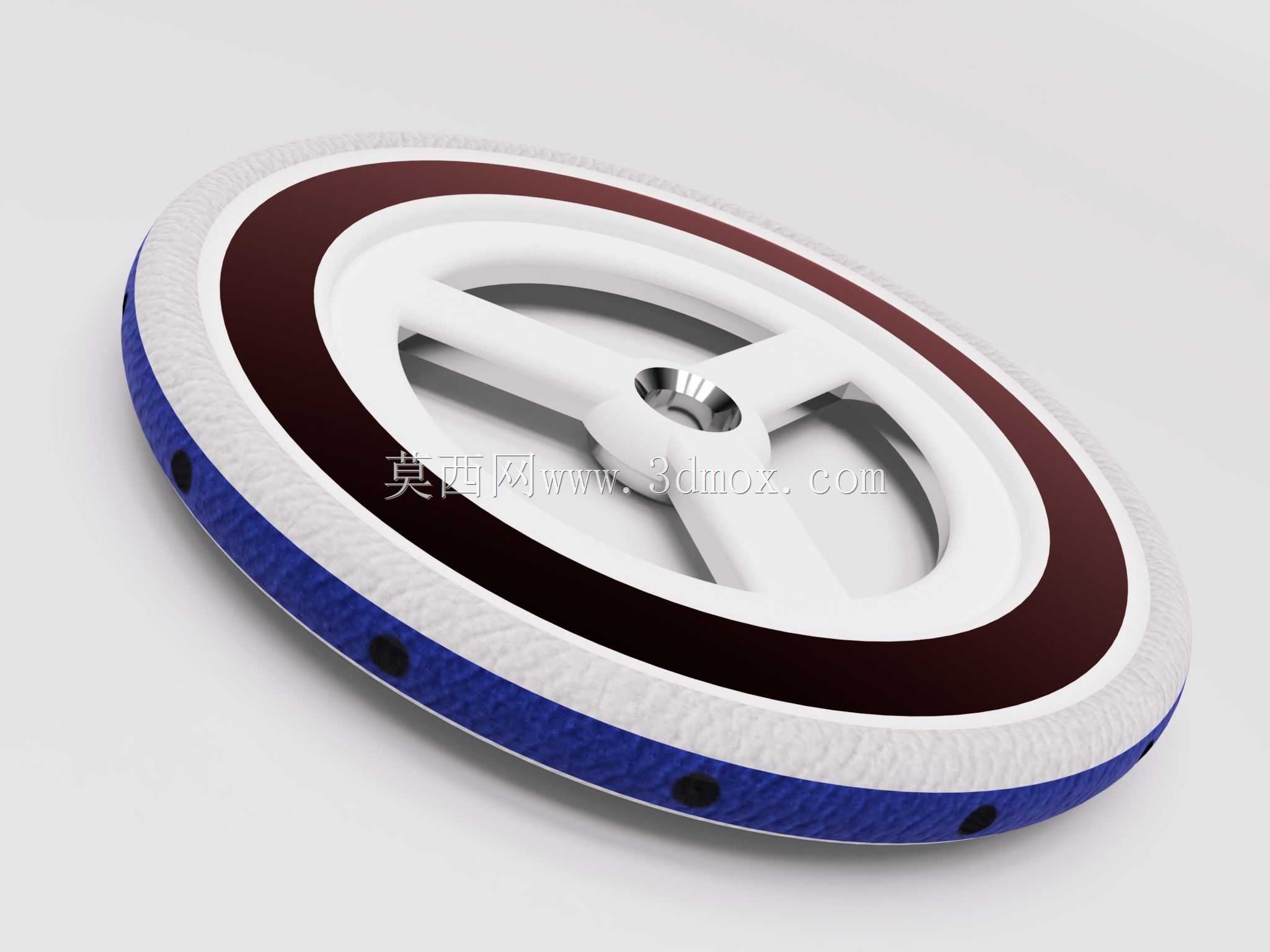

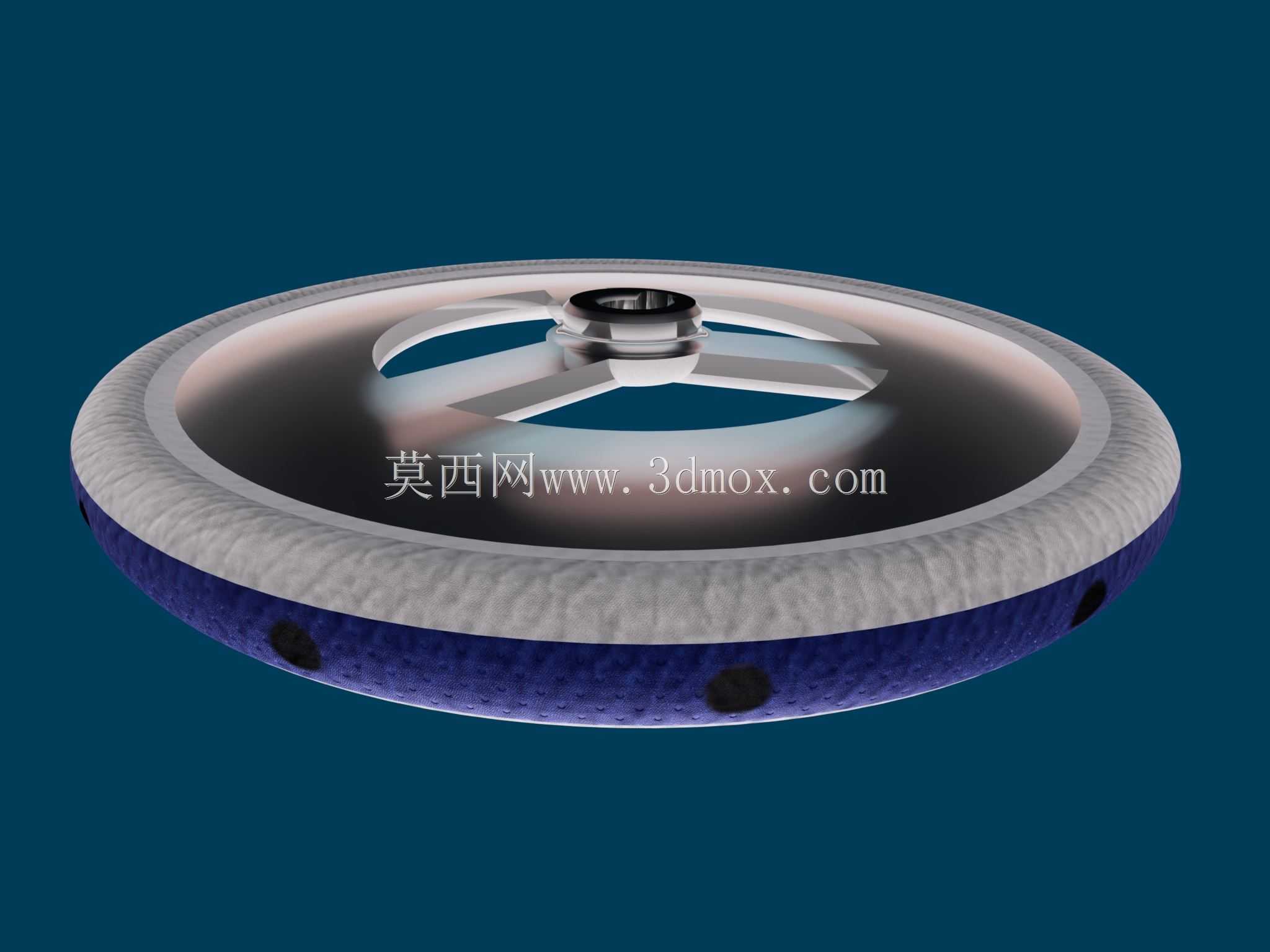

Fusion360渲染圆形循环阀结构设计

　　这款圆形循环阀的结构设计，最初是针对民用净水循环管路、小型暖通循环支路的紧凑安装场景做的适配，区别于常规手轮式截止阀的外露金属结构，这款阀件把操作手轮和阀体外壳做了一体化融合设计，从根源上解决了狭小安装空间内突出手轮容易被磕碰、积灰难清理的问题。

　　从实际使用场景来看，这类循环阀主要适配公称通径DN15到DN25的低压循环管路，工作压力上限设定在1.0MPa，适用介质温度范围在0到90摄氏度，完全覆盖家用冷热水循环、小型设备冷却水循环、水族箱管路循环等常见低压流体回路的使用需求。和常规明杆阀不同，这款阀的操作端没有突出的阀杆结构，整个操作面和管路安装面的垂直高度控制在32mm以内，安装时不需要预留额外的手轮操作空间，哪怕是贴墙布置的管路、设备内部夹层的管路，都能顺利完成安装和操作。

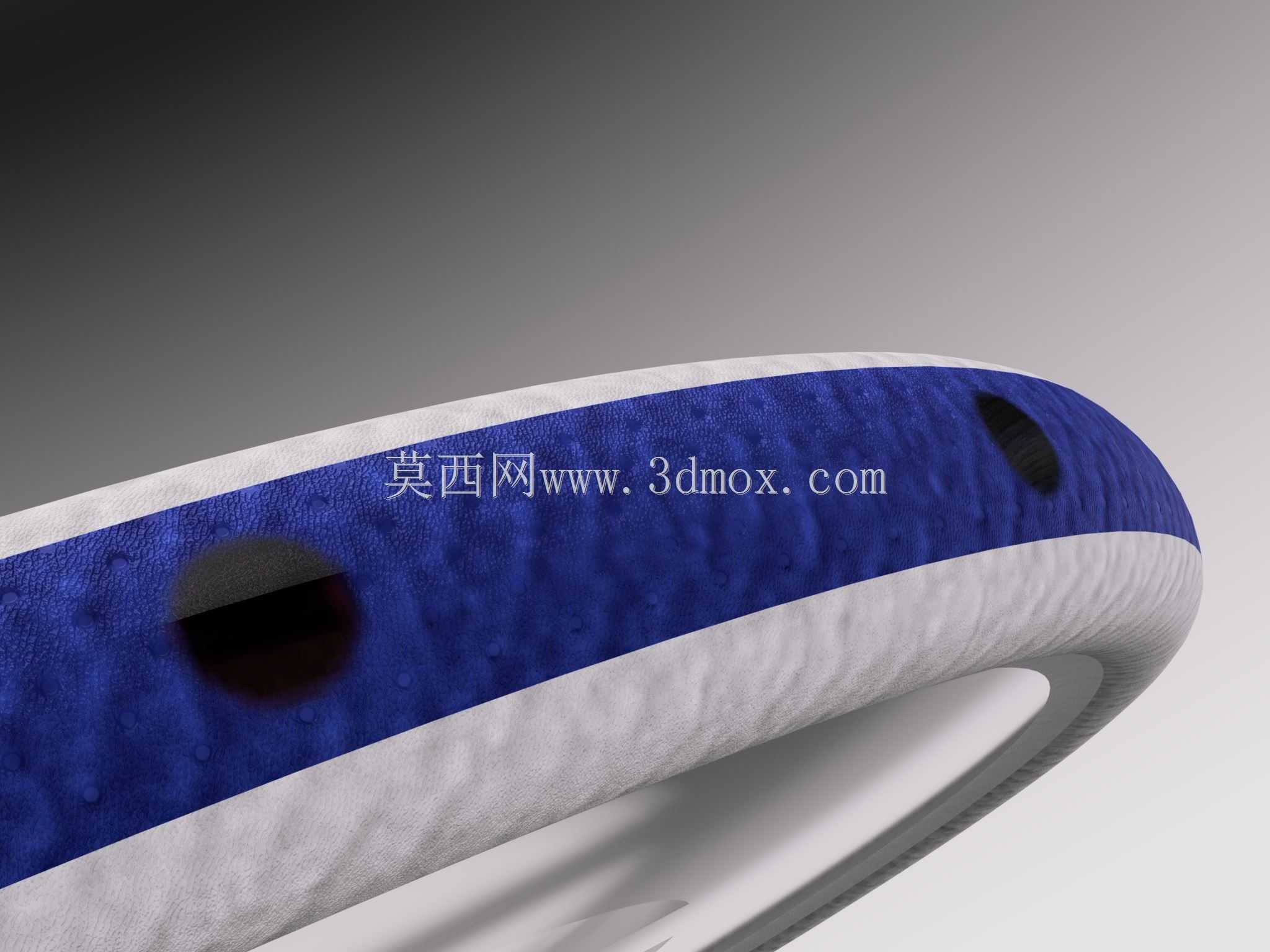

　　设计过程中最先敲定的是操作手感的优化，常规塑料阀的手轮边缘做防滑齿容易硌手，做光滑面又容易在沾水沾油的时候打滑，这款阀特意在操作轮的外圈做了一圈带皮革纹理的包覆层，纹理深度控制在0.3mm，既不会因为纹理过深积攒污垢，又能保证手部接触的时候有足够的摩擦力，哪怕是手上沾了少量水渍，转动阀门的时候也不会出现打滑的情况。包覆层选用的是和阀体基材共注塑融合的软质TPE材料，和硬质的阀体内圈结合面做了三道环形卡扣结构，不需要额外粘接，长期使用也不会出现包覆层脱胶、移位的问题。

　　阀体的核心密封结构采用的是陶瓷阀芯，相比传统的橡胶密封阀芯，陶瓷密封面的耐磨性能提升4倍以上，正常工况下的开关寿命可以达到10万次以上，完全满足循环管路长期调节、频繁开关的使用需求。阀芯的安装腔体和外圈操作手轮之间做了三幅式的支撑筋连接，支撑筋的厚度设置为4mm，既保证了手轮转动的时候扭矩传递足够均匀，不会因为单侧受力导致阀芯偏磨，又能减少材料用量，降低整体的重量。手轮中间的阀芯装饰盖做了亮面镀铬处理，和外圈的白色硬质塑料、深棕色装饰环、蓝色软质包覆层形成清晰的视觉分层，用户不需要额外看标识，就能快速找到阀芯的位置，也能直观区分阀门的操作区域和固定区域。

　　安装边界方面，这款阀的进出水端采用标准的G1/2到G1内螺纹接口，和市面上常规的水暖管路配件完全通用，安装的时候不需要额外定制转接头。阀体的最大外圆直径控制在120mm，相比同通径的常规手轮阀，占用的横向安装空间减少了30%，在并排布置多组阀件的分水器场景下，阀和阀之间的安装间距可以缩小到15mm，不会出现手轮互相干涉、没法单独操作的问题。阀体底部的密封端面做了0.8mm的内凹槽，安装的时候可以直接嵌入标准的橡胶密封垫，不需要额外缠绕生料带，就能保证密封可靠性，降低现场安装的操作难度。

　　在流体通道的设计上，这款阀的内部流道做了全圆弧过渡处理，没有直角转角，介质流过的时候的局部阻力系数比常规直角阀降低了27%，在相同的管路压力下，循环流量可以提升15%左右，尤其适合对管路压损比较敏感的小型循环泵配套场景，能有效降低循环泵的工作负载，减少运行能耗。手轮的转动阻尼做了分段调校，从全关到全开的转动圈数设定为1.5圈，用户可以快速完成开关操作，同时在开度30%到70%的常用调节区间，转动阻尼适当加大，方便用户精准调节流量大小，不会因为轻轻一碰就改变开度，影响循环系统的流量稳定性。

　　考虑到循环管路可能存在的冷凝水问题，阀体的所有拼接缝隙都做了错位挡边设计，冷凝水不会顺着缝隙流入阀芯腔体内部，避免长期使用后阀芯内部积垢、出现卡涩的问题。外圈的软质包覆层还能起到一定的缓冲作用，万一安装或者维护过程中工具磕碰阀体，软质层可以吸收大部分冲击力，不会像全硬质塑料阀体那样一磕就出现裂纹，也不会像金属阀体那样磕碰后掉漆生锈。深棕色的装饰环采用的是和阀体一体注塑的耐候ABS材料，长期接触水和紫外线也不会出现变色、脆化的问题，哪怕是安装在阳台等有阳光直射的位置，外观也能长期保持稳定。
