35吨弓型带销起重卸扣三维设计

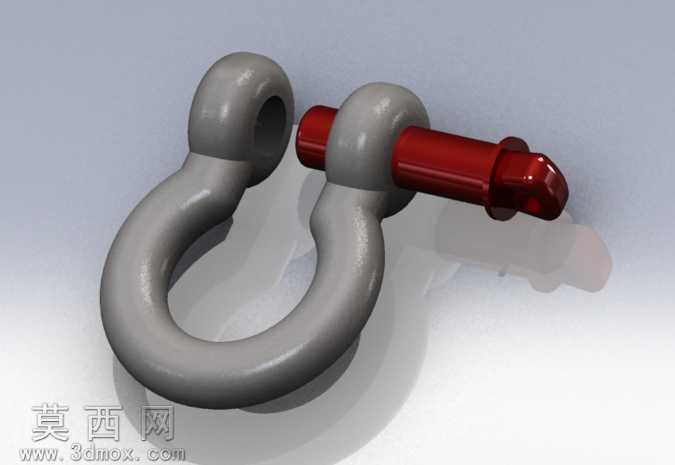

本模型为额定载荷35吨的重型弓型卸扣，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循起重吊具的行业设计规范，完整还原了卸扣本体与横销两个核心组成部分的结构特征。建模阶段首先通过草图绘制勾勒卸扣弓型本体的外轮廓曲线，针对卸扣承载时的应力分布特征，对弓背圆弧段做了等强度过渡处理，避免直角结构带来的应力集中问题，本体两端的同轴销孔经过同轴度约束校验，保证横销装配后无偏卡、旷量问题。横销部分采用带端头限位的圆柱销结构，建模时还原了销头的六角拧动结构与端部的防脱卡位结构，可直观展示横销插入销孔后的装配限位逻辑，所有配合面均做了装配间隙的参数化预留，符合实际机械加工的公差要求。材质与渲染阶段，针对卸扣的实际应用场景做了材质区分：卸扣本体采用高强度合金结构钢材质，渲染时赋予哑光银灰色金属质感，还原锻造卸扣表面经热处理后的细腻磨砂金属肌理，表面添加轻微的使用磨损质感，提升模型真实感；横销部分采用红色防锈涂装的合金钢材质，渲染时赋予半光泽的漆面金属质感，与本体材质形成清晰视觉区分，方便快速识别两个部件的结构边界。场景布光采用柔和的三点布光方案，主光源从侧上方投射，打出金属部件的明暗层次与结构轮廓，辅光源补全暗部细节避免死黑，环境光添加微弱的环境反射效果，让金属表面呈现自然的环境反光，最终渲染图清晰展现卸扣的整体形态与结构细节。设计思路上，该35吨卸扣针对重型吊装场景设计，弓型本体的大开口设计适配大直径吊索、钢丝绳的连接需求，相比直型卸扣拥有更大的连接容限，横销的插拔式装配结构可实现快速拆装，满足吊装作业中频繁连接、拆卸索具的使用需求，模型可用于起重索具配套设计参考、吊装方案演示、起重作业教学演示等场景，完整的结构参数也可为同类型卸扣的轻量化优化、载荷校核提供基础建模参考。
