异形啮合传动齿轮组件三维结构设计

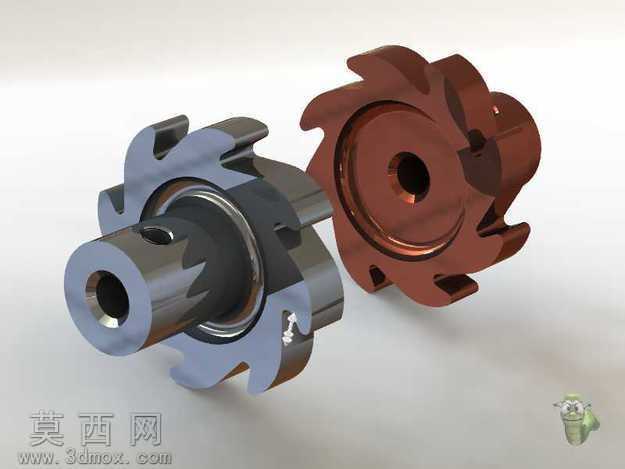

本作品为异形啮合传动齿轮组件的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对两个配对齿轮的特殊齿形轮廓进行草绘定义，区别于常规渐开线圆柱齿轮的齿形设计，该组齿轮采用非对称异形齿廓，建模过程中通过精准的轮廓约束与尺寸驱动，保证两个齿轮在啮合传动时齿面能够实现顺畅贴合，避免出现传动卡滞或齿面干涉的问题。完成齿形轮廓构建后，通过拉伸、切除等基础特征操作生成齿轮基体，针对左侧带轴装配的齿轮组件，同步完成中心轴、内置轴承的配套建模，对轴体上的定位孔、轴肩定位结构进行细节还原，保证轴承内圈与轴体、轴承外圈与齿轮内孔的装配尺寸完全匹配，符合实际机械装配的公差配合要求。材质与渲染阶段，针对不同零件赋予差异化的材质属性，左侧齿轮与中心轴采用金属钢材材质，调整金属材质的反射率、粗糙度参数，还原钢制零件经过机加工后的细腻金属光泽，轴承部分的滚动体与保持架分别赋予高亮金属与哑光金属材质，区分不同零件的材质质感；右侧配对齿轮采用红棕色金属材质，模拟合金结构钢经表面处理后的视觉效果，渲染过程中添加柔和的环境光与定向光源，突出齿面的曲面结构与零件的立体感，同时通过阴影效果强化组件的装配层次。结构设计上，该齿轮组件采用端面啮合的传动形式，两个齿轮的轴线呈平行布置，异形齿的结构设计能够在紧凑的安装空间内实现定传动比的动力传递，齿形的特殊轮廓设计可提升啮合过程中的接触面积，降低齿面单位面积的接触应力，一定程度上提升传动组件的承载能力。设计思路围绕紧凑空间内的特殊传动需求展开，摒弃常规齿轮的标准化齿形设计，根据实际传动的空间限制、载荷需求定制齿廓形状，同时配套设计集成式轴连轴承结构，减少传动组件的装配零件数量，提升整体结构的集成度，建模过程中全程进行干涉检查，验证齿轮在啮合转动全行程内无结构冲突，保证设计的结构具备实际加工与装配的可行性，可直接用于特殊传动场景的结构验证与方案展示。
