逆向工程设计手持链锯三维结构模型

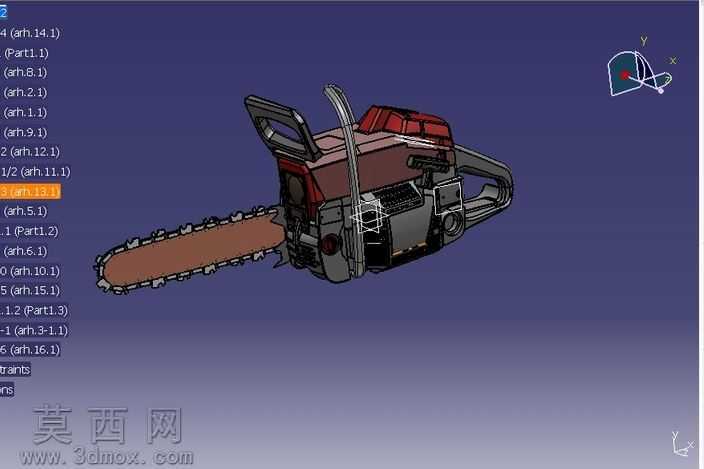

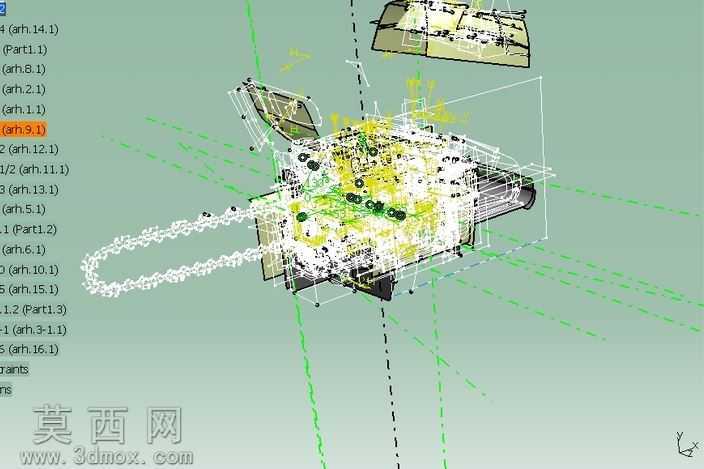

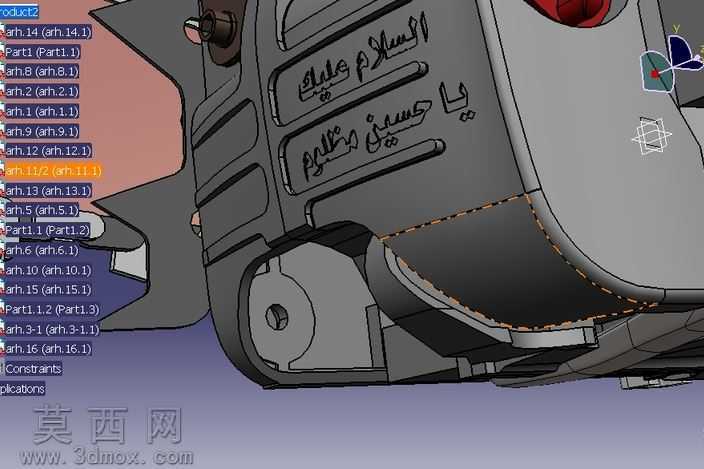

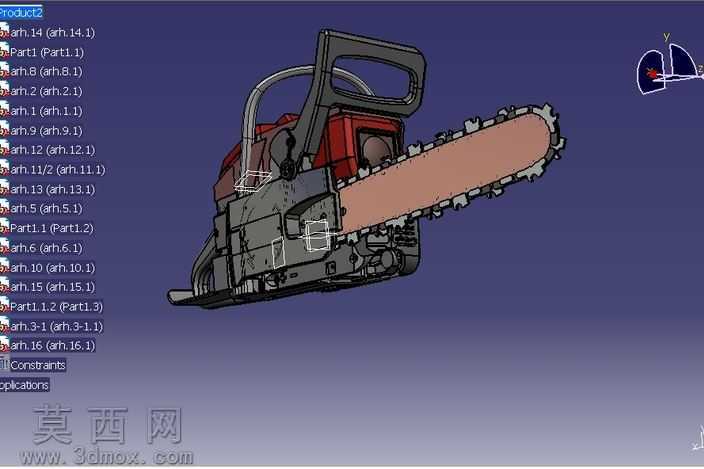

本模型为手持链锯的逆向工程设计成果，依托三维建模软件完成全参数化结构还原，完整复现了链锯的外部壳体造型、内部装配逻辑与关键功能部件的衔接关系。建模过程中首先对实物链锯进行多维度点云数据采集，通过点云对齐、降噪、特征提取完成基础曲面构建，针对链锯外壳的复杂曲面造型，采用多段曲面桥接、曲率连续匹配的方式处理曲面过渡区域，保证外壳造型的流畅度与实物还原度，外壳表面的标识纹理通过曲面浮雕映射的方式实现，还原了实物表面的文字与标识细节。结构建模阶段，依次完成链锯的动力舱腔体、锯链传动安装位、手持握把贴合结构、尾部防护结构的独立建模，各部件之间严格按照实物装配关系设置配合公差，还原了壳体拼接处的止口定位结构、螺丝安装柱的位置与尺寸，保证各部件可实现虚拟装配无干涉。材质渲染阶段，为外壳主体赋予哑光工程塑料材质，调整材质的粗糙度与反光参数模拟手持工具的磨砂质感，为金属传动部件赋予合金材质，添加细微的磨损纹理提升真实感，为握把区域添加软胶材质的凹凸纹理，还原防滑握把的触感特征。设计过程中重点还原了链锯的人机工程结构，握把的弧度、握持区域的尺寸均严格匹配实物数据，保证模型的结构合理性，同时对锯链的安装导槽、传动轮的啮合结构做了精细化还原，清晰展示链锯的切削传动逻辑，整体模型结构完整，细节丰富，可用于五金工具的结构参考、逆向设计教学以及产品外观迭代参考。
