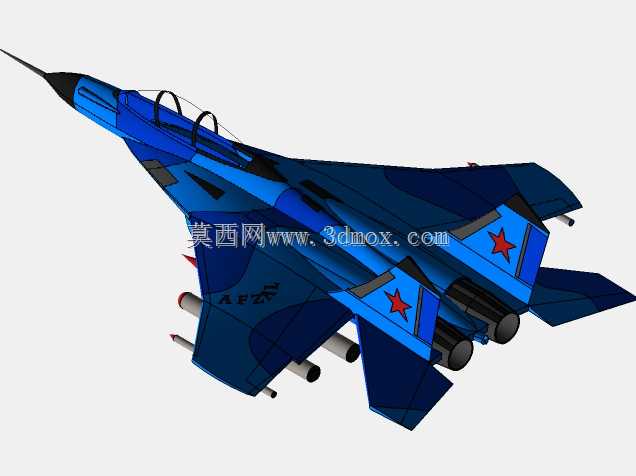

米格35喷气式歼击机三维结构设计

　　这款米格35喷气式战机的三维结构模型，完全参照实机的气动布局与结构比例完成建模，覆盖了机身主体、翼面结构、动力舱段、外挂点、座舱段等全机核心结构区域，可直接用于航空装备结构教学、气动布局验证参考、防务展陈模型开发、虚拟仿真场景搭建等多个工程场景。从实际用途来看，该机型作为多用途歼击装备，承担制空作战、对地对海精确打击、近距空中支援等任务，建模过程中针对不同任务场景下的结构受力特征做了对应结构还原，比如翼下重载挂点的承力结构、双发布局的发动机安装舱框架、高过载机动下的机身加强框位置，都按照实机的结构逻辑做了分层建模，没有做简化的面片处理。设计思路上，建模全程遵循航空器结构设计的基本逻辑，首先确定全机的气动基准轴线，

　　从机头雷达罩开始逐步向后构建前机身、座舱段、中央翼盒、后机身、尾翼的结构轮廓，其中机头的尖锥造型严格匹配超音速减阻的气动要求，座舱盖的水泡型曲面做了连续曲率处理，保证风阻系数符合实机的风洞测试数据区间；双垂尾的外倾角度、腹鳍的安装位置、边条翼的后掠角都按照实机的气动布局参数还原，确保大迎角飞行状态下的航向稳定性结构特征准确。外形尺寸与安装边界方面，模型严格按照实机的1:1比例构建，全机长度、翼展、机高的比例完全符合实机公开参数，机身各段的截面变化遵循跨音速面积律设计，在机翼与机身连接的中央翼盒位置做了蜂腰结构的还原，保证跨音速飞行阶段的阻力特性符合设计要求；动力舱段的双发布局采用宽间距布置，两个发动机舱之间预留了中央尾椎的安装空间，

　　尾椎内部的减速伞舱结构也做了独立建模，尾喷口的调节片结构做了可活动的分层设计，可模拟不同推力状态下的喷口收放形态；翼面部分，前缘襟翼、后缘副翼、水平尾翼、方向舵都做了独立的转动副结构预留，可直接导入仿真软件做操纵面偏转的气动仿真验证，各操纵面的偏转角度范围与实机的操纵行程保持一致，避免出现结构干涉问题。机身表面的蒙皮分块、维护口盖、天线布局都按照实机的实际布置还原，包括机头下方的光电探测窗口、座舱风挡前的红外告警装置、垂尾顶端的电子战天线、机身表面的静压孔布局，都做了精细化建模，没有遗漏关键的外露结构；翼下的外挂点按照实机的配置做了对应接口预留，可挂载不同类型的副油箱、空空导弹、对地打击弹药，挂点的承力耳片结构、

　　挂架的安装接口都做了标准化建模，可直接替换不同的外挂载荷模型，满足不同任务构型的展示需求。起落架部分采用前三点式布局，前起落架的双轮结构、主起落架的单轮结构、起落架收放的作动筒位置、起落架舱的舱门结构都做了完整还原，起落架的收放路径做了干涉检查，确保收放过程中不会与机身、翼面结构发生碰撞；座舱内部的弹射座椅、驾驶杆、仪表板框架都做了基础结构建模，可根据后续需求进一步细化航电系统的内部结构。整机建模过程中所有曲面都做了连续性检查，没有出现破面、重叠面、非流形几何等建模问题，各结构件之间的装配关系完全符合航空器的装配逻辑，比如机身隔框与蒙皮的连接位置、翼梁与中央翼盒的对接位置、发动机安装节与机身承力框的连接位置，都做了对应的结构特征还原，可直接用于结构力学仿真的模型前处理，不需要再做大量的几何清理工作。
