带移动工作台的库卡工业机器人集成展示装置

　　这套集成装置将六轴工业机器人与可移动铝型材工作台结合，主要面向工业自动化实训教学、展会方案演示、小型工位柔性作业场景使用。日常在职业院校的工业机器人实训工位上，这类装置可以承担机器人轨迹示教、末端工具换装、模拟上下料作业的教学载体功能，不需要额外做地面固定，推到对应实训区域就能快速开展教学；在工业展会现场，它可以作为机器人作业方案的演示载体，搭配不同末端执行器就能展示焊接、搬运、涂胶等不同工艺的作业流程，柜体内部可以预留空间放置控制器、气源处理元件、演示用工件料盘，不需要额外搭建外设展台，转场时直接推动就能完成转运，适配展会频繁换场的使用需求。

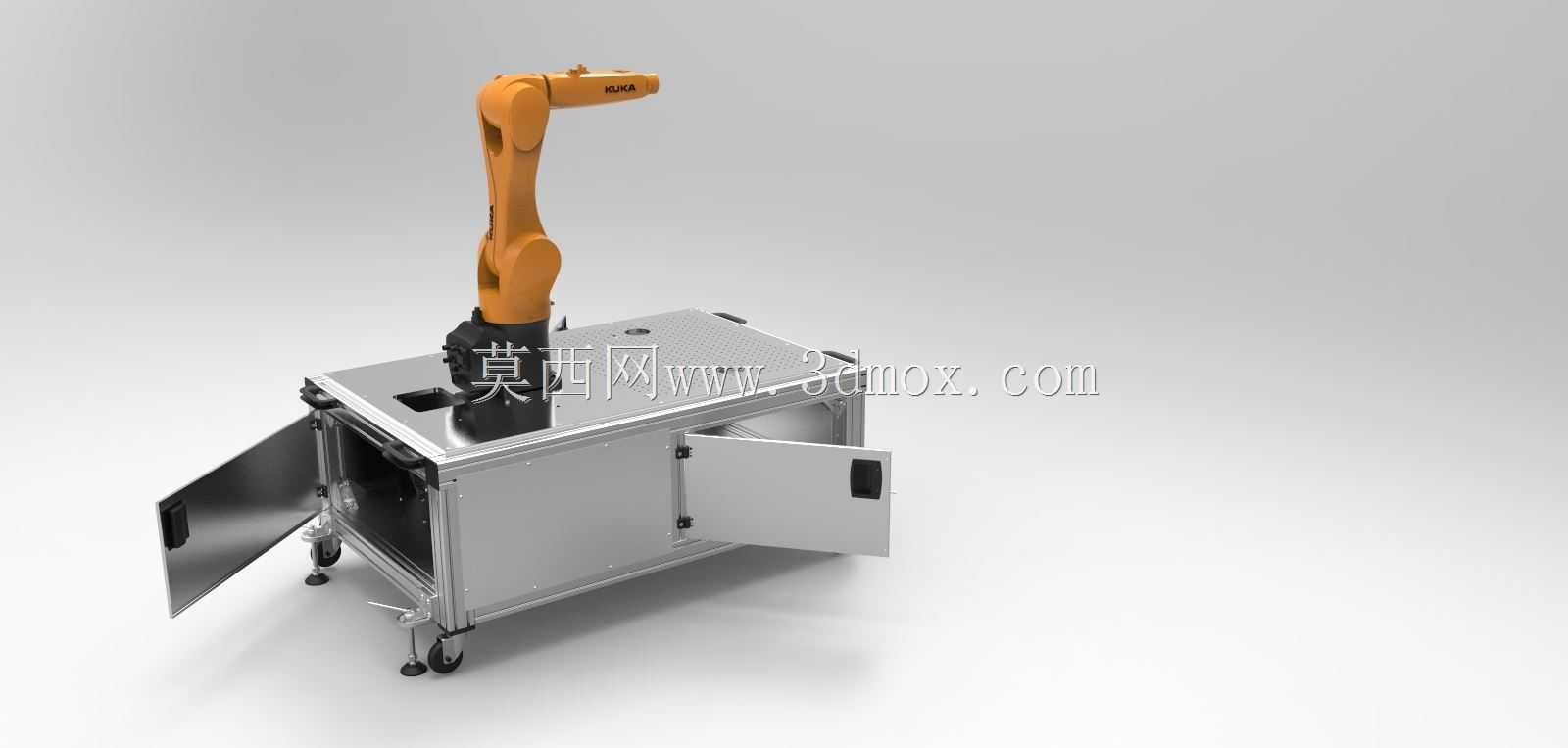

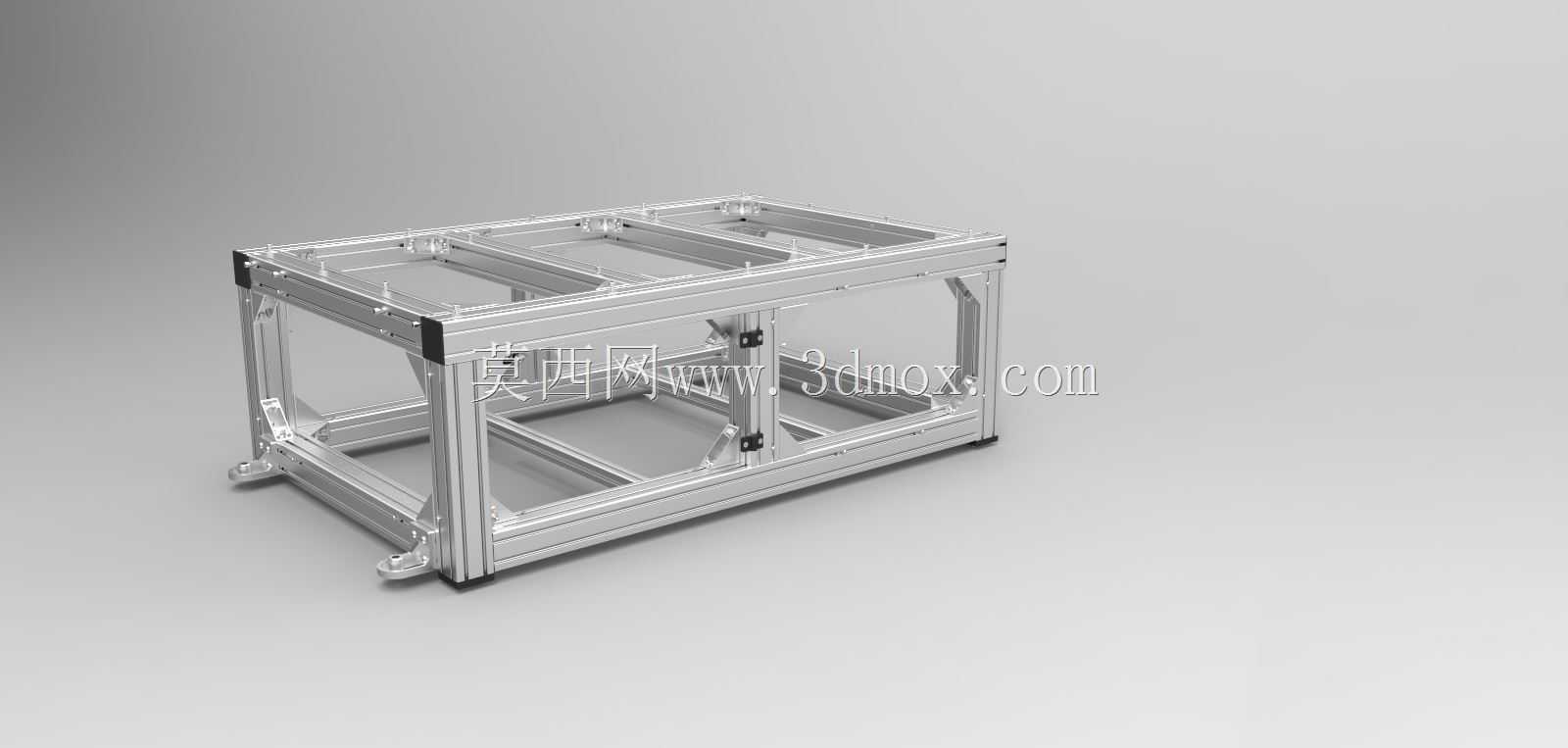

　　从结构设计逻辑来看，底部工作台采用工业铝型材搭建主体框架，这种选型思路主要是兼顾改装灵活性与结构刚性，铝型材的T型槽结构可以随时根据需求加装传感器安装支架、工件定位夹具、安全防护挡板，不需要在框架上额外焊接或者打孔，后期调整工位布局的改造成本极低。柜体侧面设置带锁的检修门，日常维护时可以直接打开柜门调整内部的控制器接线、气路管路，柜门采用内嵌式安装，避免外凸结构在转运过程中发生磕碰。工作台台面选用多孔铝板，一方面可以通过孔位快速固定机器人底座、工装夹具，不需要反复打孔定位，另一方面多孔结构可以漏下作业过程中产生的细小切屑、杂物，方便日常台面清洁。

　　底部支撑结构采用脚轮与可调支撑脚组合的设计，日常需要移动设备时，将可调支撑脚旋起，依靠四个带刹车的万向脚轮就可以完成短距离转运，脚轮选用聚氨酯材质，在环氧地坪、瓷砖地面上移动时不会划伤地面，推行过程中噪音也更低；当设备移动到指定作业位置后，将四个角的可调支撑脚旋下，把整个装置抬升离开地面，就可以消除脚轮带来的晃动间隙，保证机器人高速作业时的整体稳定性，支撑脚底部的橡胶垫可以增大与地面的摩擦力，即使机器人做大范围快速动作，整个柜体也不会出现移位。

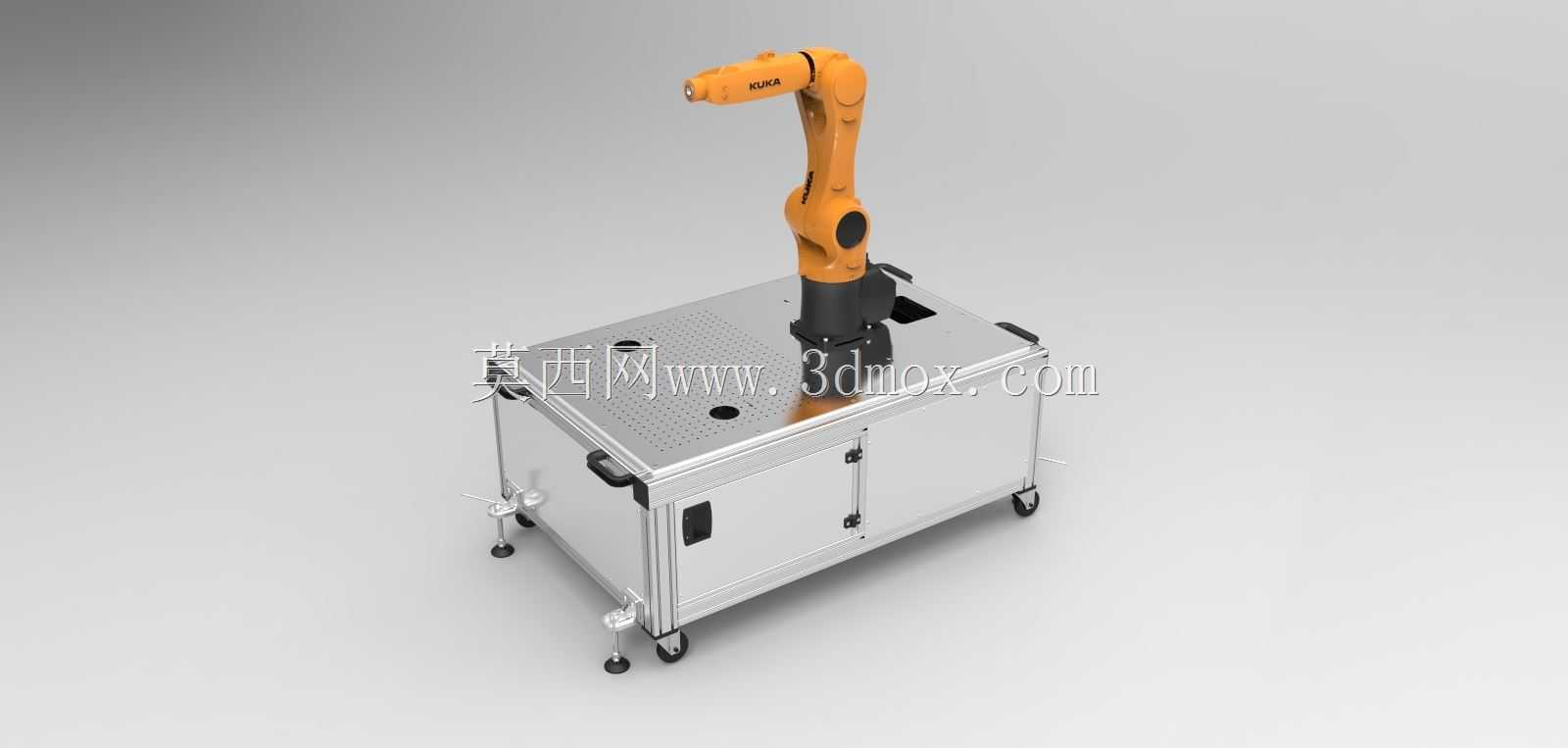

　　机器人本体安装在台面靠后侧的位置，预留出台面前侧足够的作业空间，这个布局是考虑到机器人的作业半径覆盖范围，将底座靠后安装可以让机器人的有效作业范围覆盖整个台面前侧区域，不会出现柜体边缘干涉机器人运动轨迹的问题。安装时机器人底座通过螺栓与台面下方的加强衬板连接，避免长期作业过程中台面受力变形，保证机器人的重复定位精度不受底座安装刚性影响。柜体内部预留了标准的安装空间，可以放置机器人的控制柜、气源处理三联件、IO模块等配套元件，所有线缆、气路都可以通过铝型材的内置槽或者台面的过线孔走线，不会出现线缆外露杂乱的问题，既避免作业过程中线缆被机器人剐蹭，也让整体外观更整洁。

　　在实际选型适配时，需要注意机器人底座的安装孔位要与台面的加强筋位置对齐，单块铝型材台面的承重如果达不到机器人满负载作业的动态载荷要求，需要在台面下方加装横向加强梁，分散机器人快速启停时产生的冲击载荷。可调支撑脚的调节行程需要预留足够余量，适配不同场地的地面高度差，保证四个支撑脚都能均匀受力，避免出现三个脚受力、一个脚悬空的情况，否则长期作业会导致铝型材框架变形，影响机器人的安装精度。脚轮的单轮承重需要按照整个装置总重量的1.5倍选型，包含机器人本体、控制柜、内部搭载的工件、夹具总重量，避免长期承重后脚轮变形卡滞。

　　这套装置的设计没有采用复杂的定制焊接框架，全部采用标准工业铝型材、标准脚轮、标准支撑脚、标准锁具拼装而成，所有零部件都可以直接从工业五金件厂商采购，加工环节只需要按照尺寸切割铝型材、对台面铝板做开孔处理，加工周期短，制造成本低，后期如果需要调整工作台尺寸、更换更大负载的机器人，只需要更换对应长度的铝型材、调整加强梁布局就可以完成改装，不需要重新制作整个框架，适配不同规格工业机器人的集成需求。在小型加工车间的柔性作业场景下，这类装置可以作为临时的移动作业工位，根据生产需求推到不同的机床旁边，完成工件上下料、工件去毛刺等工序，不需要为每台机床单独配置固定的机器人工作站，大幅降低中小批量生产的自动化改造成本。
