便携式5米自锁钢卷尺结构设计

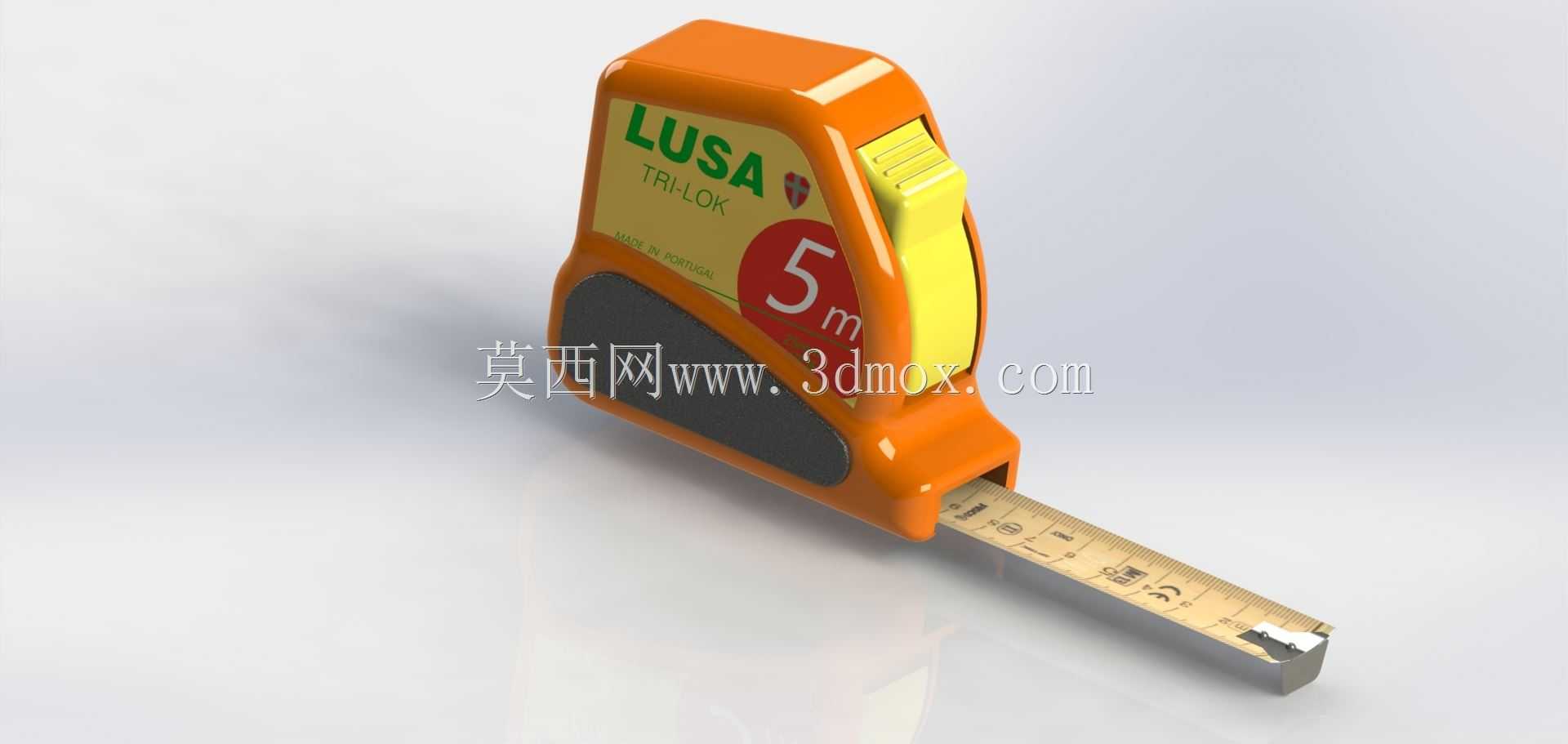

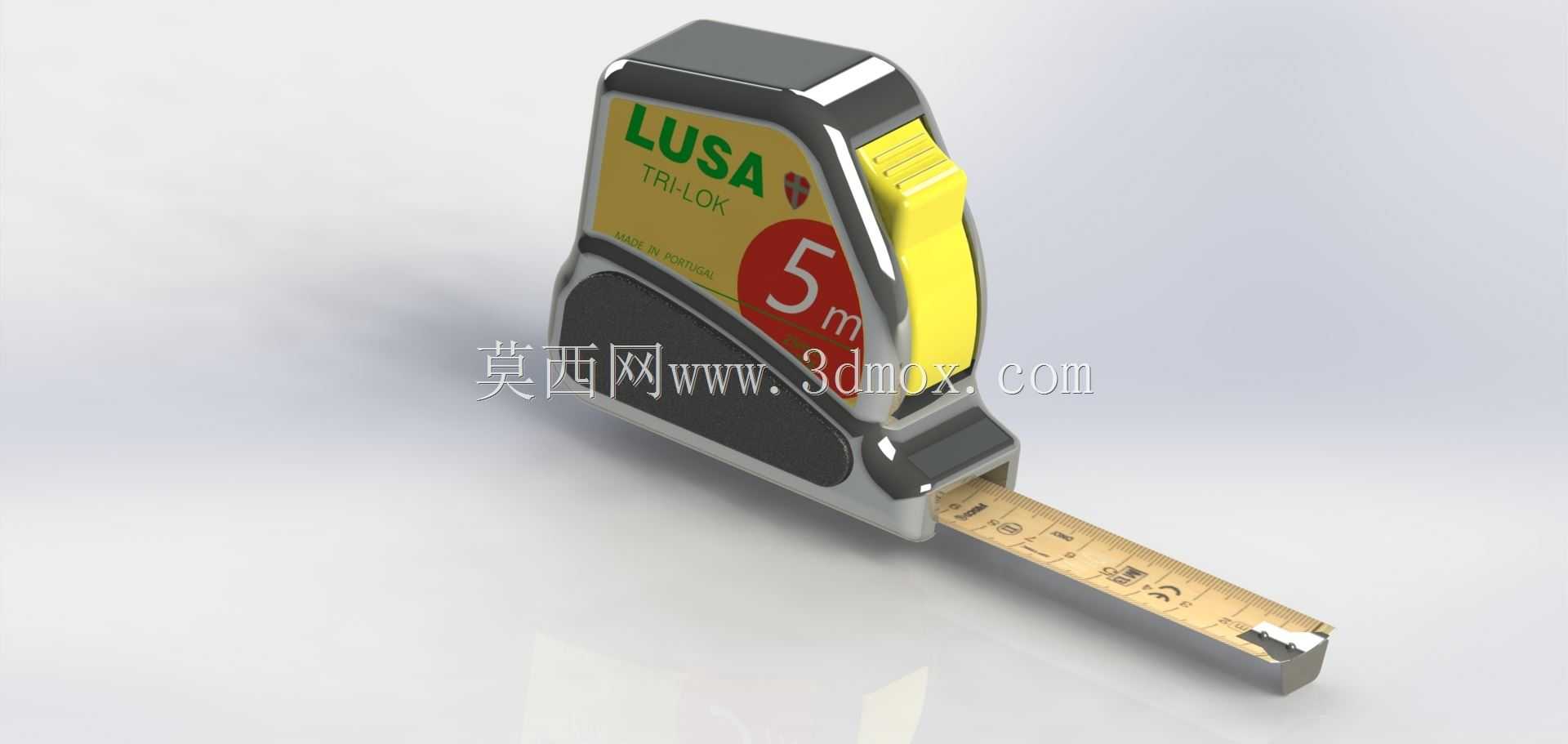

　　日常现场测量作业里，钢卷尺是一线装配、检修、放样人员随身配备的基础量具，这款5米量程的自锁式钢卷尺，针对户外工地、车间加工、家装施工等多场景的手持测量需求做了结构优化，解决了传统卷尺回收易打手、尺带弯折卡滞、握持打滑等常见使用痛点。从结构设计逻辑来看，外壳采用抗冲击ABS工程塑料一体注塑成型，外壳轮廓做了多段圆弧过渡，贴合手掌自然握持的曲面形态，侧边内嵌软胶防滑垫，即便手上沾有切削液、灰尘或者水渍，也能稳定持握不会滑脱，外壳边角做了加厚防撞筋条，从1.5米高度自由坠落到水泥地面时，内部卷簧组件不会因为冲击出现错位、尺带回收失效的问题。尺带采用高碳钢带做淬火加硬处理，表面覆哑光尼龙涂层，既避免日常使用中刻度磨损脱落，

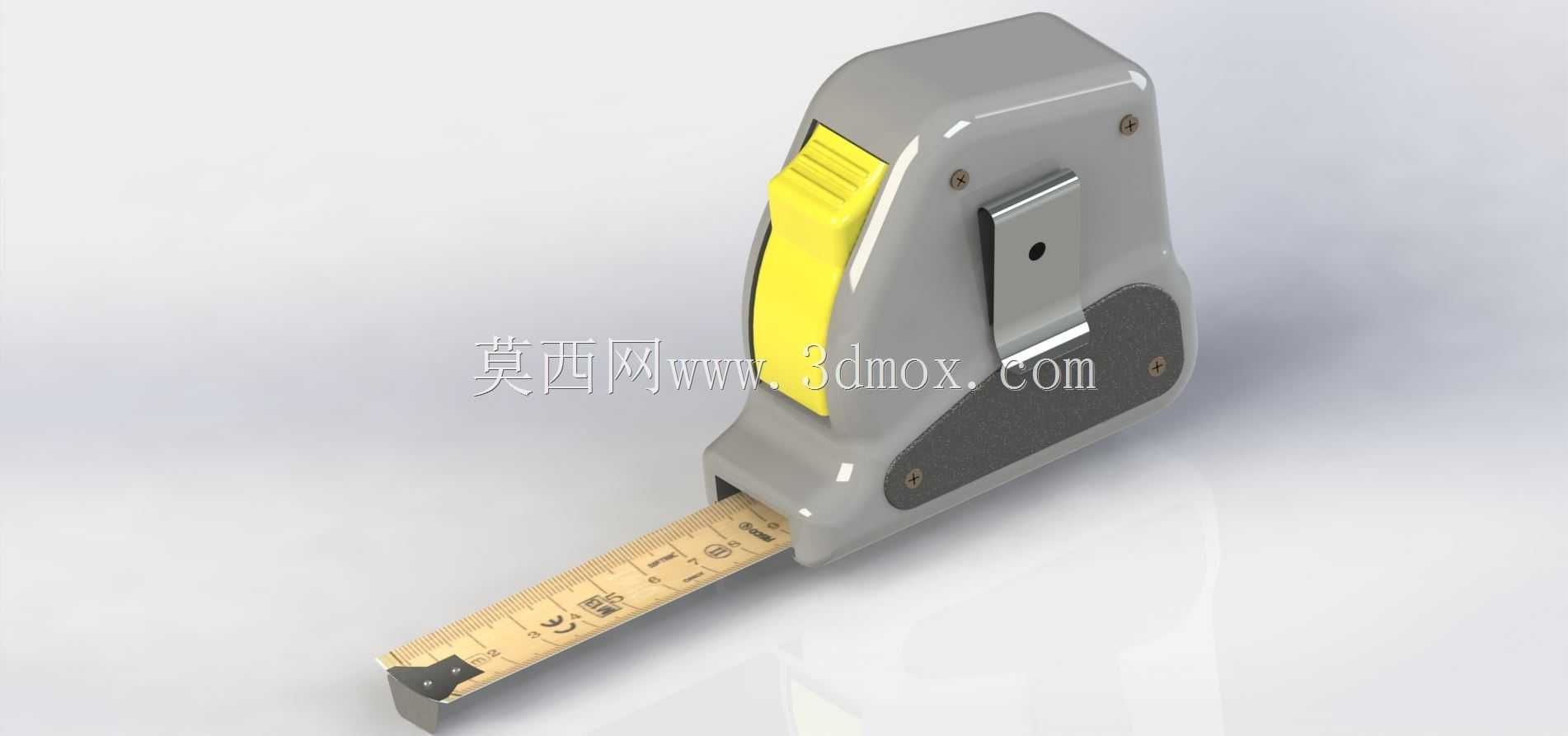

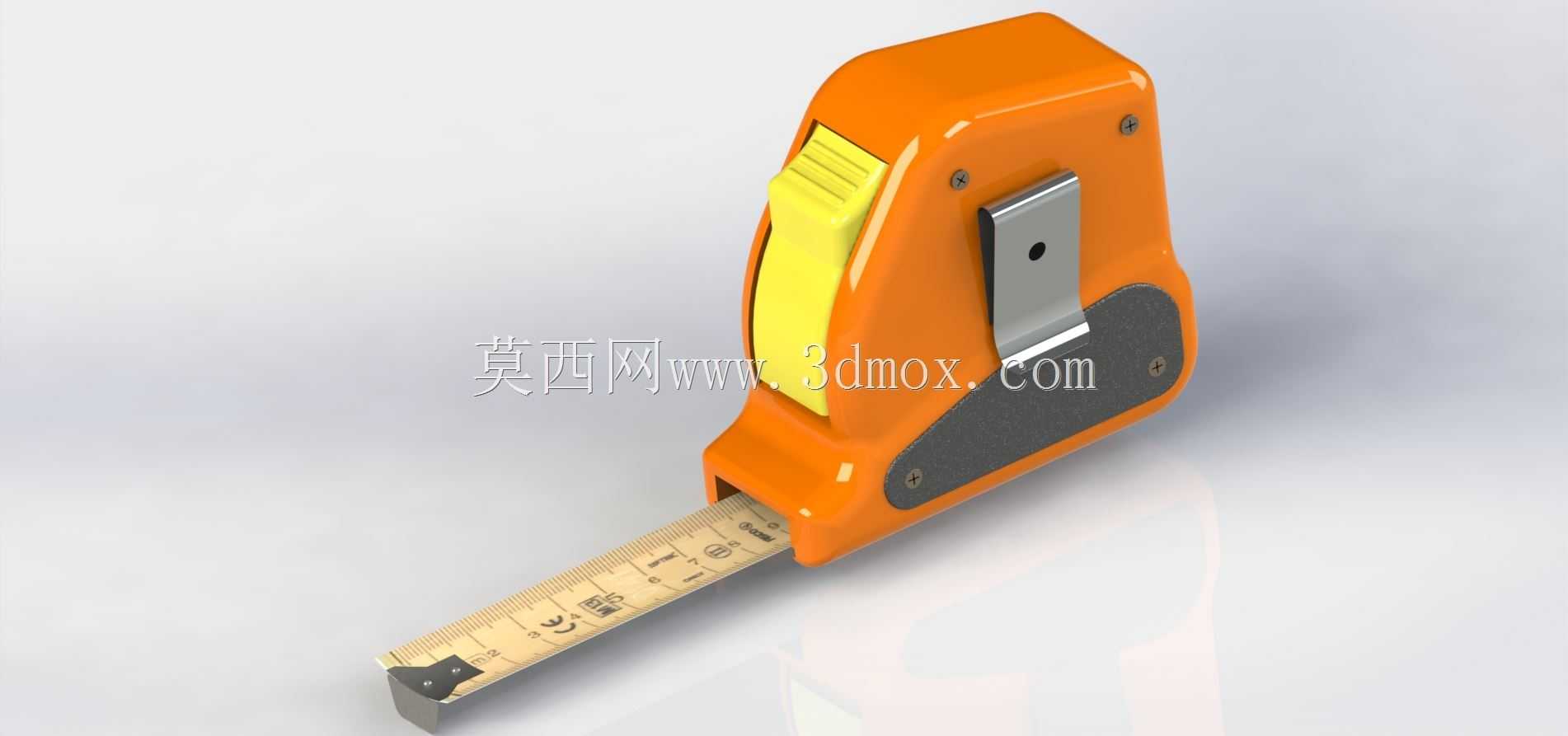

　　也能减少尺带拉出时的反光，户外强光下读取刻度不会因为反光出现读数偏差，尺带伸出1.8米长度时可以保持水平挺直不弯折，满足单人独立测量较大跨度尺寸的需求，不需要额外人员辅助托举尺带。尺钩部分做了双向活动设计，活动间隙控制在0.3mm以内，刚好抵消尺钩自身的厚度误差，不管是顶着工件端面做内尺寸测量，还是勾住工件边缘做外尺寸测量，都能保证读数精度控制在国标允许的公差范围内，尺钩端部做了磁吸嵌件，可以吸附在铁质工件表面，单人测量钢结构、管道长度时，不需要手动固定尺端就能完成读数，大幅提升高空作业、狭窄空间作业的测量效率。自锁结构采用侧推式阻尼锁止按键，按键位置设置在拇指自然放置的握持区域，不需要调整手持姿势就能单手完成尺带锁止、释放操作，

　　锁止状态下尺带不会因为卷簧拉力出现回缩滑动，测量过程中可以稳定保持伸出长度，按下释放按键时尺带回缩速度做了阻尼减速处理，不会因为回收速度过快导致尺带甩动打伤手部，也避免尺带高速回收撞击壳体产生的噪音和内部结构冲击。内部卷簧采用65Mn弹簧钢做回火定型处理，正常使用工况下全行程拉出回收的循环寿命可以达到一万次以上，不会出现卷簧疲劳失效、尺带无法完全回收的问题，卷簧仓做了密封隔尘设计，阻挡工地的泥沙、车间的金属切屑进入卷簧机构，避免异物卡滞导致的尺带伸缩不畅。尺带出口位置做了耐磨尼龙导向套，减少尺带反复伸缩时对外壳出口处的磨损，长期使用也不会因为出口磨损变大出现尺带晃动、刻度偏磨的问题。整体结构没有多余的冗余设计，

　　所有部件的装配间隙都经过反复校核，既保证各活动部件动作顺畅，又不会出现松旷晃动的问题，外壳的尺寸控制在手掌可完全握持的范围内，可以轻松放入工装裤口袋或者工具包侧袋，不会占用过多工具收纳空间，适配日常巡检、设备安装、尺寸核验、现场放样等各类需要快速测量长度的作业场景，相比传统的木折尺、皮尺，在测量精度、结构耐用性、操作便捷性上都有明显的优势，是机械加工、建筑施工、设备维保等领域不可或缺的基础手动测量工具。
