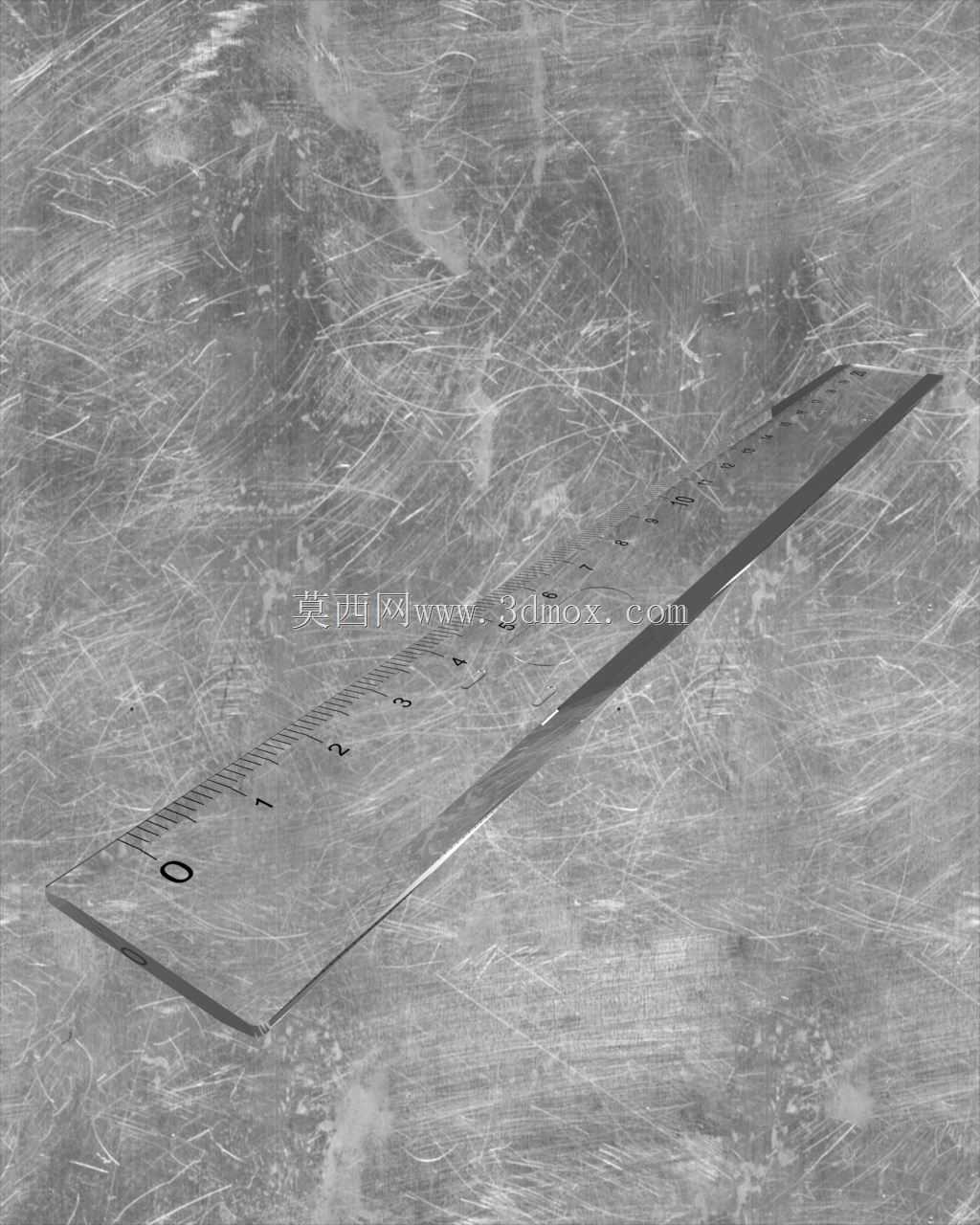

20厘米量程钢制直尺三维数模

　　在机械加工现场的工位旁、装配班组的工具柜里、质检环节的检验台面上，钢直尺是出现频率最高的基础长度测量器具之一，这款20厘米量程的钢制直尺，正是针对日常小尺寸快速测量场景设计的常用量具。从实际使用场景来看，它既可以承担毛坯料初检时的快速尺寸核验，也能在装配过程中辅助确认零件的相对位置，还可以配合划线针完成薄板类零件的划线定位，相比游标卡尺、千分尺这类精度更高的量具，钢直尺的使用门槛更低，读数直观，不需要复杂的调零操作，拿取即可使用，非常适合生产现场的快速测量需求，哪怕是刚入岗的学徒工，也能在极短时间内掌握它的使用方法。

　　这款直尺的设计思路完全围绕实用导向展开，整体采用薄型不锈钢板材冲压成型，尺身做了平直度校准，保证尺面的直线度误差控制在日常测量允许的范围内，尺身边缘做了轻微的倒角处理，既避免锋利边缘划伤操作人员的手部，也能在划线作业时让划线针更好地贴合尺边，不会因为边缘毛刺导致划线偏移。刻度采用蚀刻工艺加工在尺身表面，相比印刷刻度，蚀刻刻度不会因为长期的摩擦、接触油污出现脱落模糊的问题，哪怕在车间多油污、多铁屑的环境下长期使用，刻度线依然能保持清晰可读，刻度标识同时包含厘米与毫米分度，最小分度值为1毫米，能够满足绝大多数非精密检测场景的测量精度要求，不需要额外换算就能直接读取测量数值。

　　从外形尺寸与安装边界来看，这款直尺的有效测量量程为200毫米，尺身整体长度略长于量程，两端预留了少量的余量区域，避免端部磕碰变形后损坏起始刻度线，尺身厚度控制在1毫米左右，既保证了尺身的刚性，不会因为轻微受力出现弯折变形，也不会因为尺身过厚导致测量时尺边与被测表面贴合不严产生测量误差，尺身宽度约25毫米，握持时手感适中，也方便在尺面印刷刻度标识，不会因为尺身过窄导致刻度过于拥挤难以读数。在实际使用中，这款直尺不需要额外的安装固定，既可以手持直接测量，也可以配合磁吸座临时固定在设备机架上作为临时的长度参照，它的整体重量很轻，放在工具口袋里不会产生明显的负重感，也不会因为磕碰轻易损坏，日常维护只需要在使用后擦除表面的油污与铁屑即可，不需要特殊的保养流程。

　　在结构细节处理上，尺身的起始端也就是零刻度位置，做了对齐基准的加工处理，零刻度线与尺身端部的端面保持垂直，测量时可以直接将尺端抵在被测物体的基准面上，不需要额外对齐零位，减少了测量时的操作步骤。尺身表面做了哑光处理，避免车间强光照射下产生反光晃眼，影响读数的准确性，哪怕是在灯光直射的工位上，也能清晰分辨刻度线的位置。不同于长量程的钢直尺，20厘米的量程刚好覆盖了日常生产中绝大多数小尺寸零件的测量范围，不会因为尺身过长在狭小的操作空间里施展不开，比如在设备内部的狭小装配空间里，过长的直尺无法伸入测量，而这款20厘米的短直尺可以灵活伸入狭窄区域，完成局部尺寸的核验工作。

　　从三维建模的角度来看，这款直尺的数模还原了实物的所有结构细节，包括尺身的倒角、刻度的排布、端部的余量设计，建模时重点保证了尺身测量面的平面度与直线度，还原了实物的尺寸比例，在做装配场景模拟、车间工位布局规划的三维场景搭建时，可以直接将这个直尺模型放入工具柜、工作台的对应位置，提升场景的真实感，也可以作为量具类模型的基础样本，衍生设计不同量程、不同材质的直尺类产品。在日常的机械设计教学中，这款基础量具的三维模型也可以作为入门建模练习的素材，帮助初学者掌握基础的拉伸、蚀刻纹理添加、倒角处理等建模操作，理解工业产品设计中实用优先的设计逻辑，明白哪怕是看似简单的钢直尺，每一处尺寸细节、每一个结构处理，都是围绕实际使用场景的需求打磨出来的，没有多余的设计结构。
