工业级强光LED手持手电筒结构设计

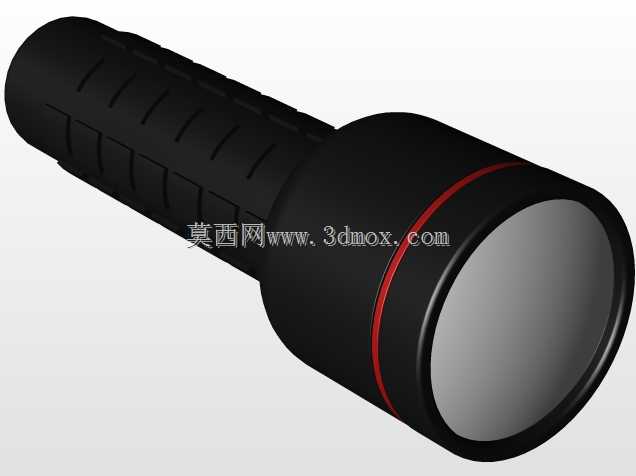

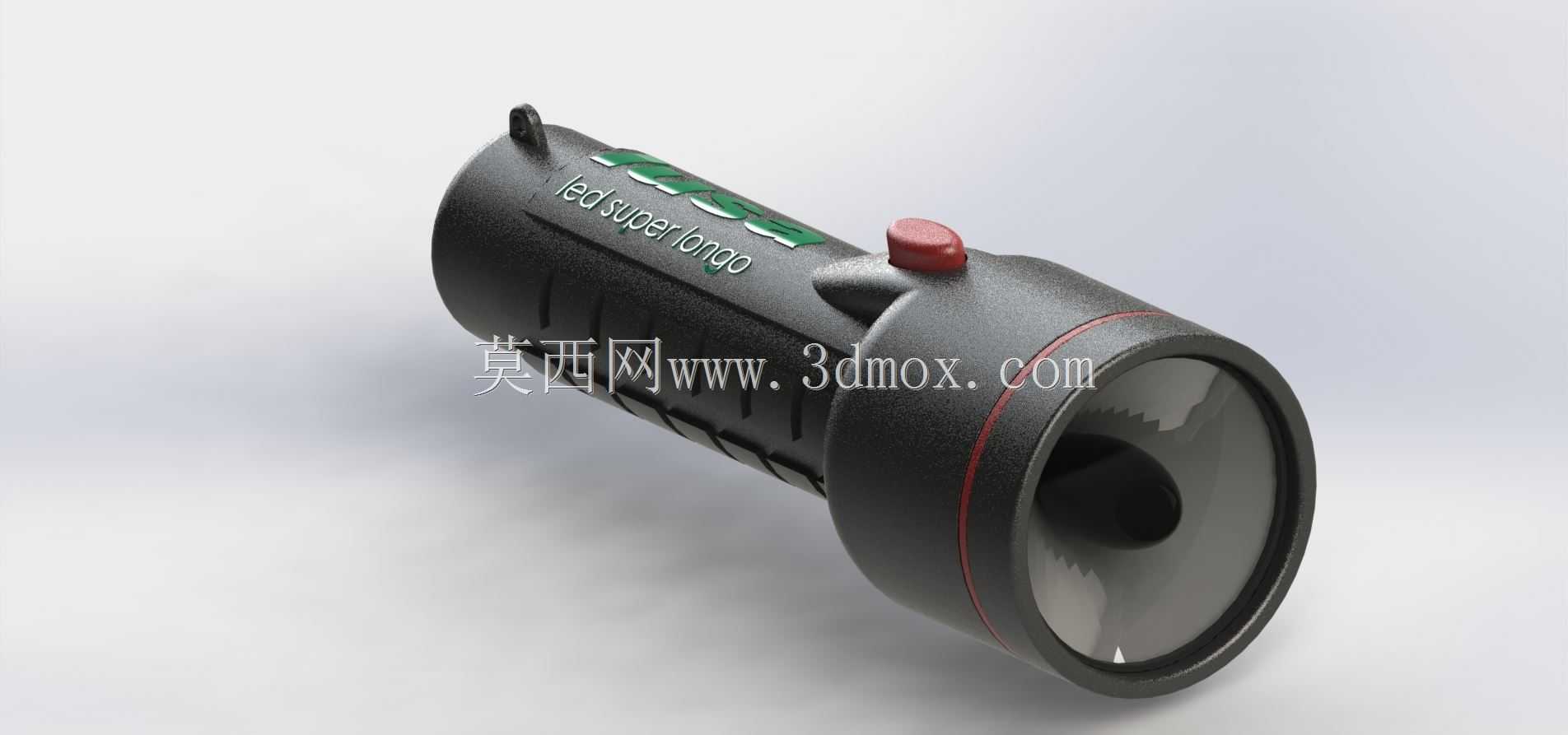

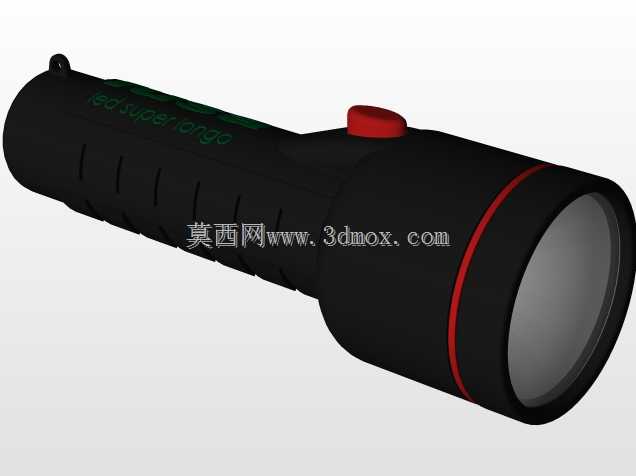

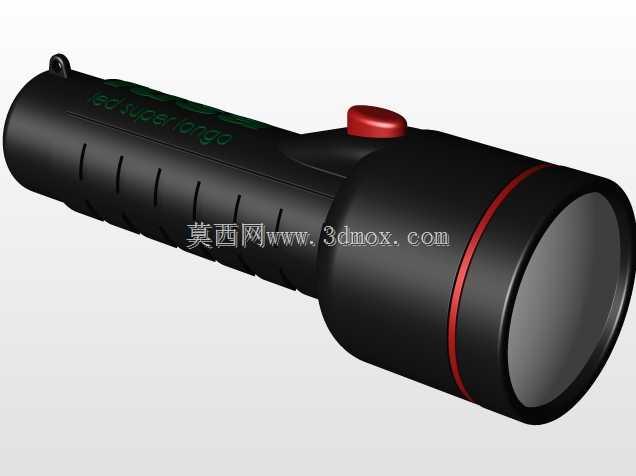

　　这款手持强光照明设备的三维结构设计，核心围绕户外作业、应急巡检、工矿现场等复杂工况的使用需求展开，整体采用筒身一体化的握持结构，筒身外壁做了多道环形防滑凹槽设计，匹配佩戴劳保手套时的握持摩擦力需求，避免在潮湿、沾附油污的作业场景下出现脱手滑落的问题。筒头位置做了加厚的防撞圈设计，圈体边缘做了圆弧过渡处理，既可以在设备意外跌落时吸收冲击能量，保护内部的LED发光组件与聚光透镜结构，也能避免筒头尖锐边缘刮蹭作业人员的衣物或是皮肤。开关按键设置在筒头与筒身衔接的侧上方位置，按键采用凸起的红色橡胶材质，按键表面做了防滑纹理，佩戴厚手套时也能精准触按，按键周边做了高出按键表面的防护凸台，避免设备放置在工装台、背包内时被意外挤压触发点亮，

　　造成不必要的电量损耗。筒身侧面设置了条状的电量显示窗口，窗口采用半透明的耐磨PC材质，内部对应设置多格电量指示模块，作业人员可以直观查看剩余电量，提前安排充电计划，避免在长距离巡检、野外作业过程中出现电量耗尽无法照明的问题。筒身尾部设置了一体式的挂环结构，挂环与筒身采用一体化注塑成型的连接结构，挂环的开孔尺寸匹配常见的安全挂绳、工装腰带挂扣的尺寸，作业时可以将设备挂在腰带或是安全绳上，解放双手开展设备检修、线路排查等操作。从结构设计的边界尺寸来看，筒身的外径控制在适合单手握持的范围，整体长度适配常规工装裤侧袋、工具包侧兜的容纳尺寸，不需要额外配置专用的收纳套即可随身携带。筒头的聚光透镜采用内凹式安装设计，

　　透镜表面比筒头防撞圈的端面低2mm左右，日常放置时透镜不会直接接触放置平面，避免透镜被砂石、金属碎屑刮花影响聚光效果。透镜周边的反光杯采用橘皮纹理设计，既可以保证中心区域的聚光照射距离，也能让边缘区域的光线过渡更柔和，避免近距离照明时出现中心亮度过高、周边视野过暗的视觉疲劳问题。筒身内部的电池仓采用同轴设计，仓壁做了均匀的加强筋结构，既可以提升筒身的整体结构强度，也能对内置的电池组起到限位固定作用，避免设备受到冲击时电池在仓内晃动移位，导致供电接触不良。筒身各段的衔接位置都设计了橡胶密封圈，密封圈的安装槽做了定位挡边设计，装配时密封圈不会出现移位、卷边的问题，保证设备整体的防尘防水能力，能够应对雨天户外作业、

　　多粉尘工矿车间的使用环境。设备的整体重心设置在握持区域的中心位置，单手握持时不会出现头重脚轻的下坠感，长时间手持照明也不容易产生手部疲劳。筒身表面采用细磨砂的质感处理，既不容易沾附指纹、油污，沾附污渍后也可以直接用湿抹布擦拭清理，适合工业场景下的粗放使用习惯。从结构建模的细节来看，所有的装配止口都做了导向斜角设计，零部件装配时可以快速对位，不需要反复调整角度，提升生产装配的效率；所有的棱边位置都做了R0.5以上的圆角处理，避免加工、装配过程中出现锐边割手的问题，也能提升塑料壳体注塑成型时的熔体流动性，减少注塑缺陷的产生。
