金属三角式重载连接固定支架结构设计

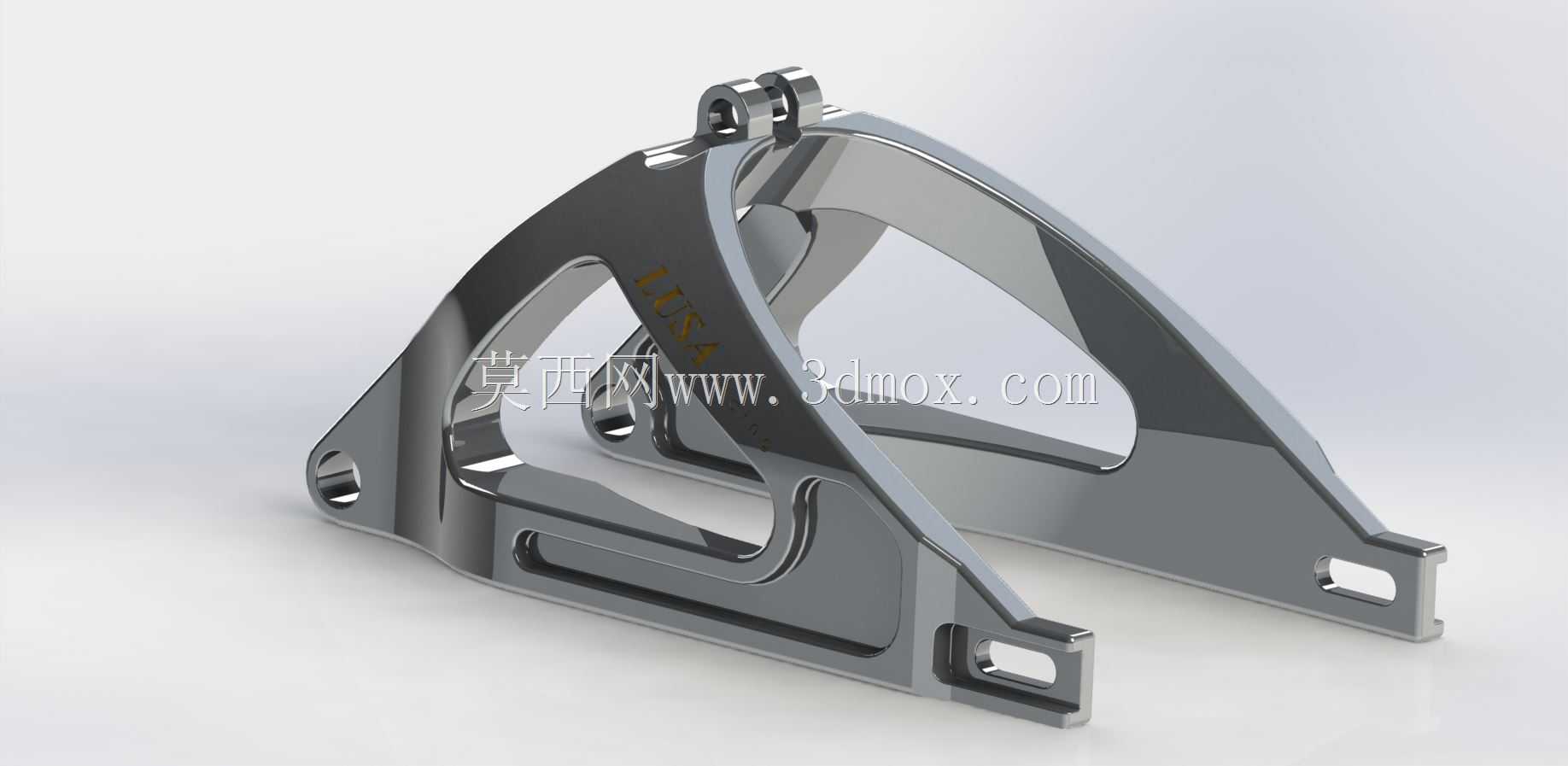

　　这类三角构型的金属连接支架，在重载机械的载荷传递链路里承担着核心的衔接作用，常见于工程机械的车架附属结构安装、工业设备的动力组件挂载、特种车辆的外围部件固定场景，区别于普通平板式连接件，它的三角镂空构型从根源上规避了大跨度平板件受力后的翘曲变形问题，同时能在不额外增加整体重量的前提下，把分散的集中载荷顺着斜向支撑臂均匀传导到两个安装端，避免局部应力集中导致的构件疲劳开裂。从实际使用场景来看，这类支架往往用在有持续振动、交变载荷的安装位置，比如动力单元与主车架的连接、液压管路集成块的固定、作业属具与动臂端的衔接，这些场景下连接件不能出现长期使用后的松动变形，否则会导致被固定部件的位置偏移，轻则影响设备运行精度，

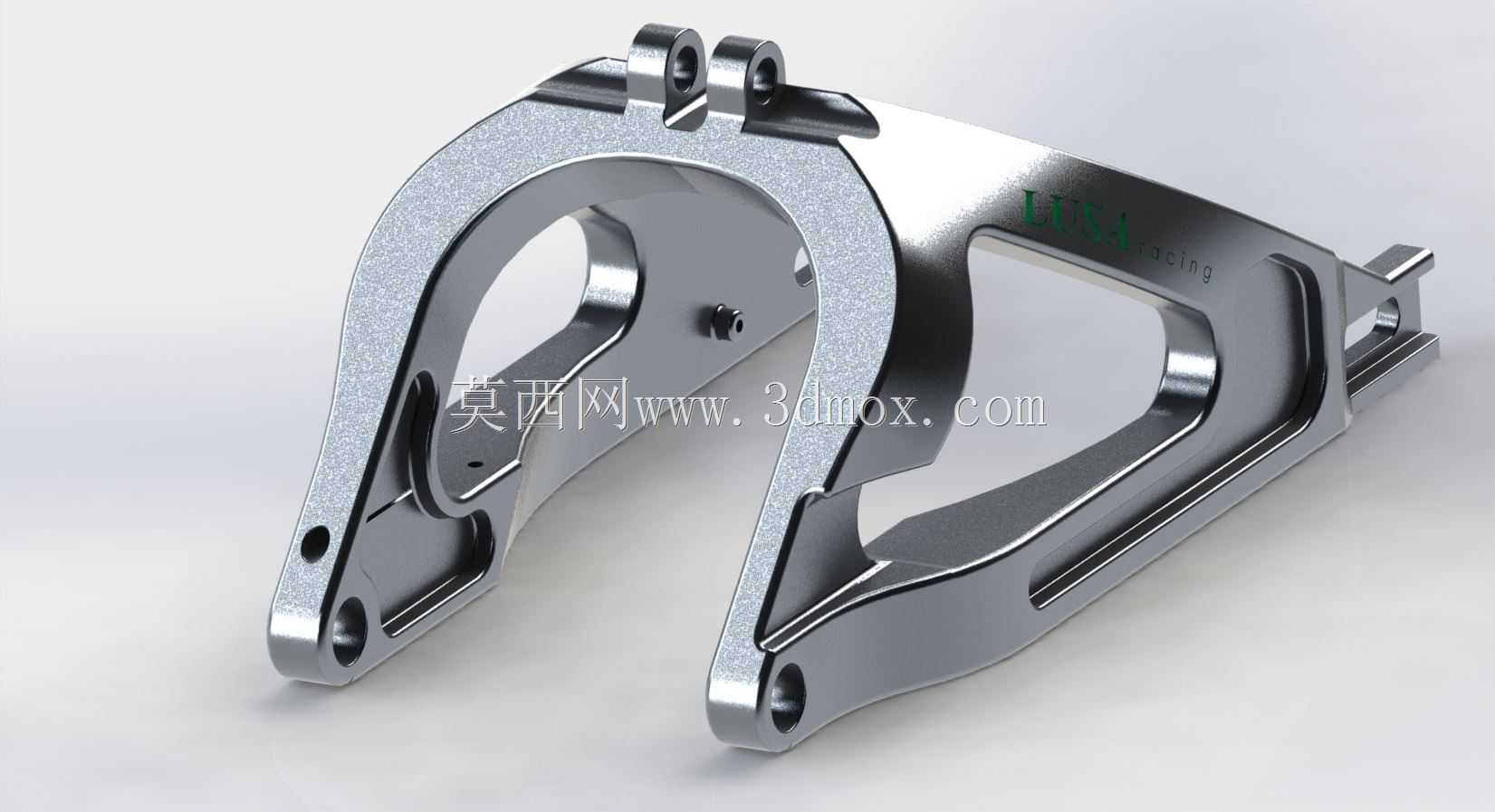

　　重则引发部件脱落的安全隐患。设计这类支架的时候，首先要明确两端的安装边界条件：两个下伸的安装臂上预留的长条形安装孔，是为了抵消安装面的加工公差，允许装配时沿孔的长度方向做小幅位置调整，降低对配套安装面的位置精度要求，现场装配时不需要反复修配安装面就能完成对位，能大幅缩短现场装配的工时。顶部的铰接式连接座采用双耳片的铰接结构，配套销轴穿装后可以实现一定角度的摆动，用来抵消设备运行过程中产生的相对位移，避免刚性连接带来的应力撕裂，耳片位置的厚度做了局部加厚处理，因为铰接位置是整个支架载荷最集中的区域，加厚处理能提升耳片的抗剪切能力，防止销轴受力后把耳片撑裂。整个支架的主体轮廓采用大圆弧过渡，没有尖锐的直角转角，这不是单纯为了外观美观，

　　而是从应力分散的角度考虑：直角转角位置在交变载荷下很容易产生应力集中点，长期使用后会从转角位置萌生疲劳裂纹，大圆弧过渡能让载荷顺着曲面均匀传导，大幅降低裂纹萌生的概率。支架表面做了抛光镀铬处理，除了提升金属表面的防锈能力，还能降低表面的粗糙度，减少日常使用中积尘、油污的附着，后期维护擦拭的时候更容易清理，同时镀铬层的硬度较高，能抵御日常作业中飞溅的碎石、杂物对构件表面的磕碰划伤，延长构件的实际使用寿命。中间区域的大面积镂空设计，一方面是为了降低构件的整体重量，减少无效材料的使用，控制整体制造成本，另一方面镂空区域可以作为管线的穿越通道，布置在支架附近的液压油管、控制线缆可以从镂空位置穿过，不需要额外设计管线固定卡子，让周边的管线布置更规整，避免管线与运动部件发生干涉。从安装尺寸的匹配逻辑来看，两个下安装臂的张开角度是经过载荷计算确定的，角度过小会导致支架的横向稳定性不足，承受侧向载荷时容易发生侧翻变形，角度过大则会增加支架的整体宽度，占用过多的安装空间，无法适配紧凑的设备安装舱位；斜向支撑臂的截面采用变厚度设计，靠近顶部铰接座的位置厚度更大，顺着支撑臂向下延伸到安装端的位置厚度逐步收窄，这是因为越靠近载荷输入端，构件承受的弯矩越大，需要更高的截面强度来抵抗变形，远离载荷端的位置弯矩逐步减小，适当收窄厚度不会影响整体结构强度，还能进一步降低构件重量。在实际选型适配的时候，首先要核对顶部铰接孔的直径与配套销轴的匹配公差，

　　确保铰接转动的间隙在合理范围内，间隙过大会导致运行过程中产生冲击异响，加速铰接位置的磨损，间隙过小则会出现铰接卡滞，无法实现预期的角度补偿功能；其次要核对两个下安装臂的孔位间距与设备安装面的螺柱间距是否匹配，长圆孔的调节范围能不能覆盖安装面的位置公差，避免出现装配时孔位对不上的问题；另外还要确认支架的整体高度是否在安装舱的空间边界内，防止安装后与周边的其他部件发生运动干涉。这类支架的加工过程一般采用整块金属坯料铣削成型，相比焊接拼接的支架，整体铣削的构件没有焊缝缺陷，不存在焊缝位置应力集中、焊接变形的问题，整体强度一致性更好，适合在重载、持续振动的工况下长期使用，加工过程中要重点控制安装孔的位置度、铰接孔的圆柱度，以及各个安装面的平面度，这些形位公差会直接影响最终的装配精度和使用寿命。
