16寸滑板车五辐轮毂结构设计

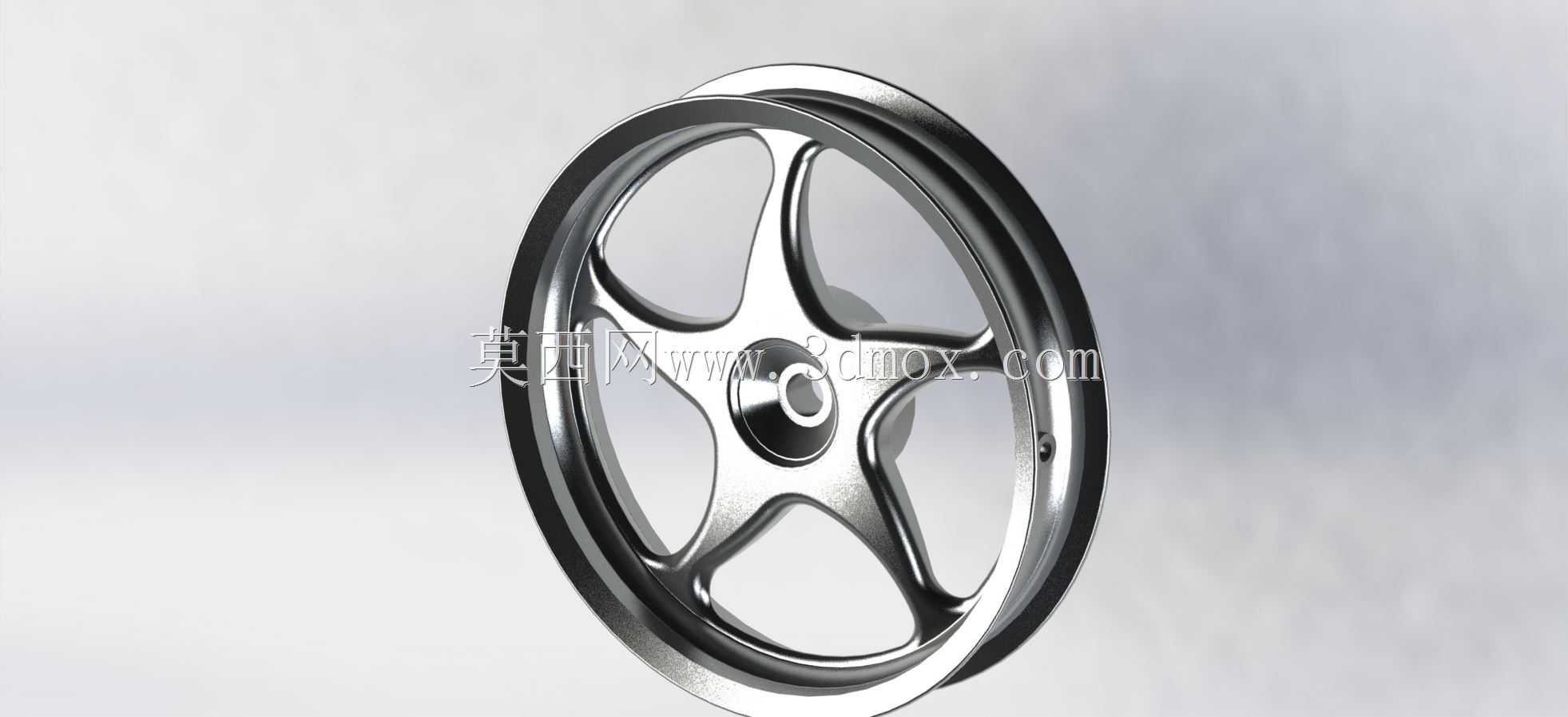

　　这款16寸滑板车配套轮毂，是面向短途代步类轻型两轮出行设备开发的行走承载部件，日常应用场景覆盖城市短途通勤滑板车、休闲运动滑板车、轻型折叠代步车的前轮或后轮装配需求，在校园短途接驳、社区代步、商圈短途出行的轻型代步设备中，这类轮毂是直接决定行驶平顺性与承载可靠性的核心结构件。从实际使用需求出发，该轮毂采用五辐式镂空结构设计，辐条采用流线型变截面造型，并非等厚度直辐条设计，这种设计思路首先是平衡了轮组的径向承载能力与旋转动平衡表现，五辐的对称布局在轮组高速旋转时能更均匀地分散路面传递的冲击载荷，避免单根辐条应力集中导致的断裂风险，同时镂空结构有效降低了轮组自身的转动惯量，对于人力驱动或者小功率电机驱动的滑板车而言，更低的转动惯量意味着起步更轻快，滑行过程中的阻力损耗更小。

　　从安装边界来看，这款轮毂适配16寸规格的充气轮胎或者实心免充气轮胎，轮辋的边缘采用标准的卡胎结构设计，轮辋宽度匹配常规16寸滑板车轮胎的胎圈宽度，安装时轮胎胎圈可以完全卡入轮辋的限位槽内，避免行驶过程中出现脱胎的风险。轮毂中心的安装孔位采用同轴定位设计，中心孔尺寸匹配常规滑板车前叉或者后叉的轮轴直径，孔位周边做了加厚的凸台结构，用于承受轮轴锁紧时的压紧力，避免长期使用后中心孔出现压溃变形。辐条与轮辋的连接位置做了大圆弧过渡处理，没有尖锐的应力集中角，在经过路面减速带、坑洼路面时，冲击载荷可以通过圆弧过渡面均匀分散到整个辐条结构上，不会在连接位置出现应力断裂。

　　从功能特性上看，这款金属轮毂的表面采用镜面抛光处理，一方面是提升外观质感，另一方面光滑的金属表面不容易附着泥水、灰尘，日常使用后的清洁维护更方便，同时金属材质的导热性更好，在长时间连续滑行或者制动过程中，轮胎与轮毂摩擦产生的热量可以更快通过轮毂散发出去，避免轮胎长期高温老化。轮辋的内侧预留了气门嘴的安装孔位，适配常规的美式气门嘴，安装内胎或者真空胎时都可以顺利布置气门嘴，不需要额外对轮辋进行二次加工。五辐的结构设计也预留了足够的制动安装空间，不管是采用抱刹、碟刹的制动结构，都可以在轮毂中心位置顺利安装制动盘或者制动鼓，辐条的镂空间隙不会和制动卡钳产生运动干涉。

　　在设计过程中，首先是确定轮组的承载上限，针对16寸滑板车的常规使用场景，单轮承载按照100kg的静载荷、300kg的冲击载荷进行结构校核，辐条的厚度从中心安装位到轮辋位置采用渐变设计，靠近中心位置的辐条厚度更大，越靠近轮辋位置厚度逐渐收窄，这种变厚度设计既保证了中心安装位置的结构强度，又不会在轮辋位置增加不必要的重量。轮辋的卷边结构采用双层卷边设计，相比单层卷边的轮辋，抗侧向冲击的能力提升40%以上，在滑板车发生侧倾或者侧向刮蹭路沿时，轮辋边缘不容易出现变形。整个轮毂的同轴度公差控制在0.1mm以内，旋转时的径向跳动量控制在0.2mm以内，保证装配后轮组转动顺畅，不会出现偏摆导致的行驶抖动问题。

　　实际装配时，只需要将轮胎胎圈均匀压入轮辋槽内，确认气门嘴穿出位置正确，充气到标准胎压后，将轮轴穿过轮毂中心孔，锁紧两侧的固定螺母即可完成安装，不需要额外的定制转接件，适配市面上绝大多数常规规格的16寸滑板车前后叉安装位。在日常使用中，这类金属轮毂相比塑料轮毂的抗老化能力更强，长期在户外日晒雨淋的环境下不会出现材质脆化的问题，使用寿命是普通塑料轮毂的3倍以上，同时金属材质的抗冲击性能更好，遇到路面突发的坑洼冲击时，不容易出现碎裂的情况，提升了代步出行的安全性。
