小型风动式空气流速检测装置结构设计

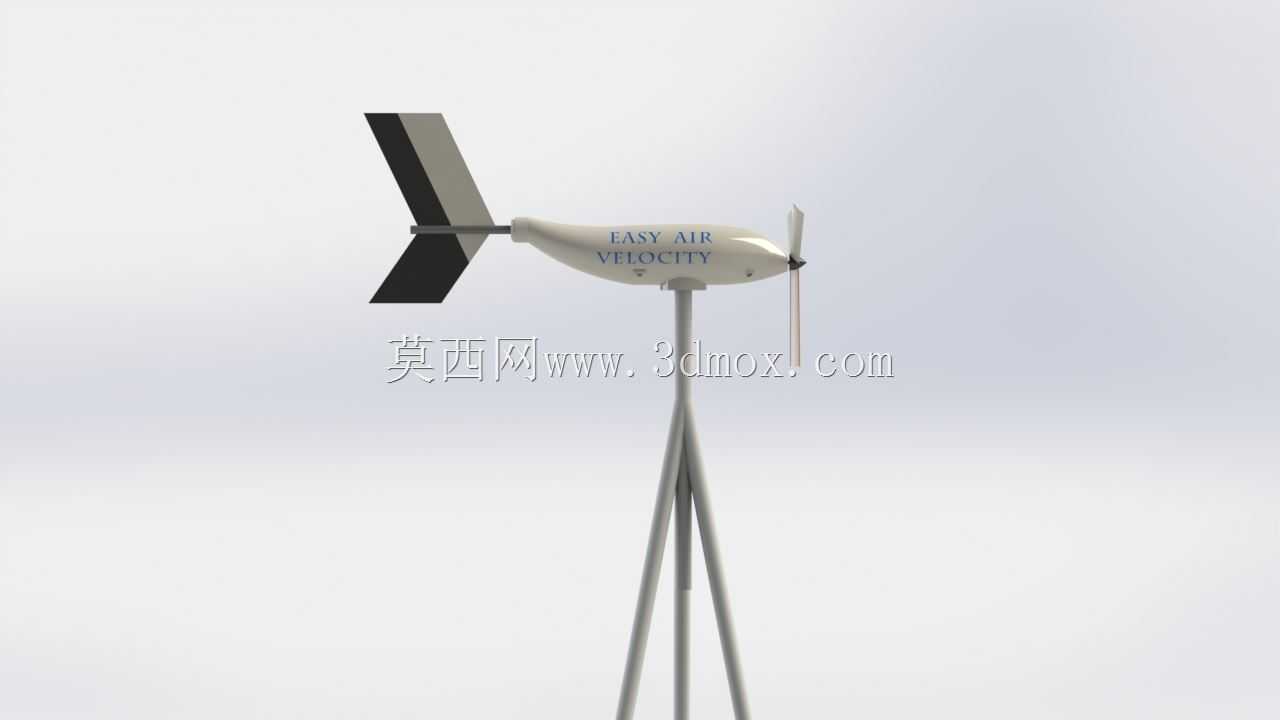

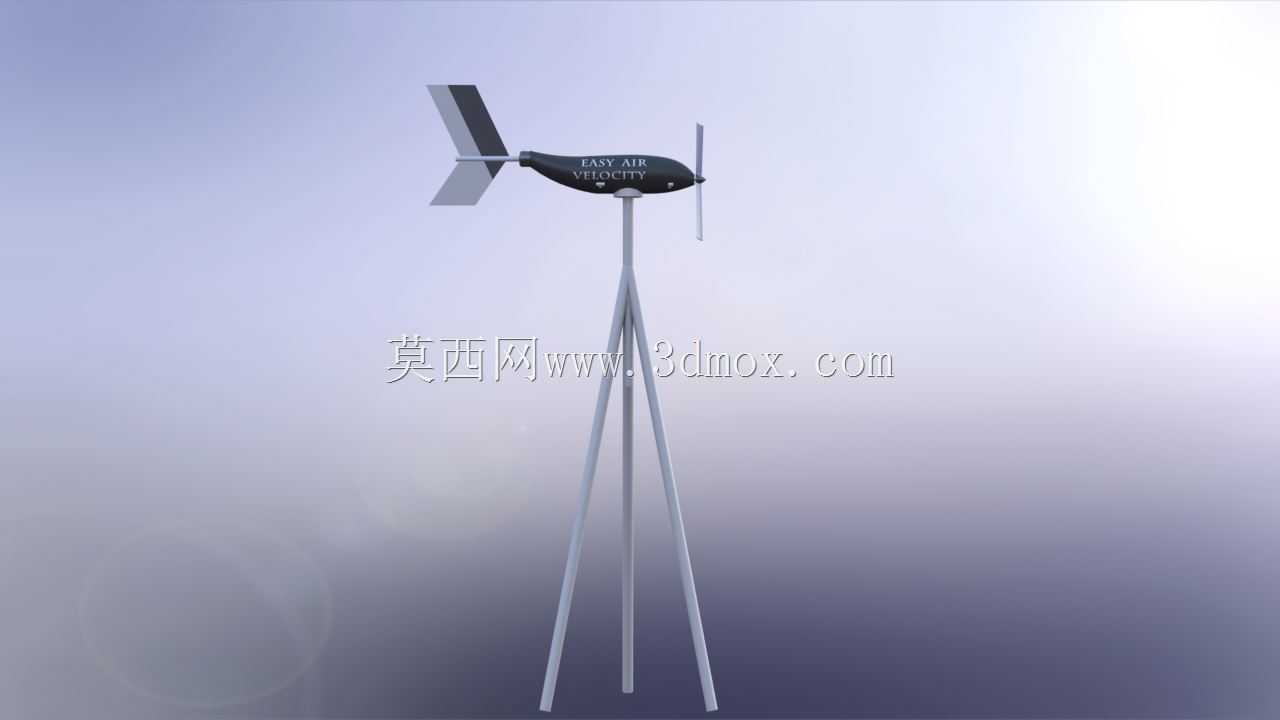

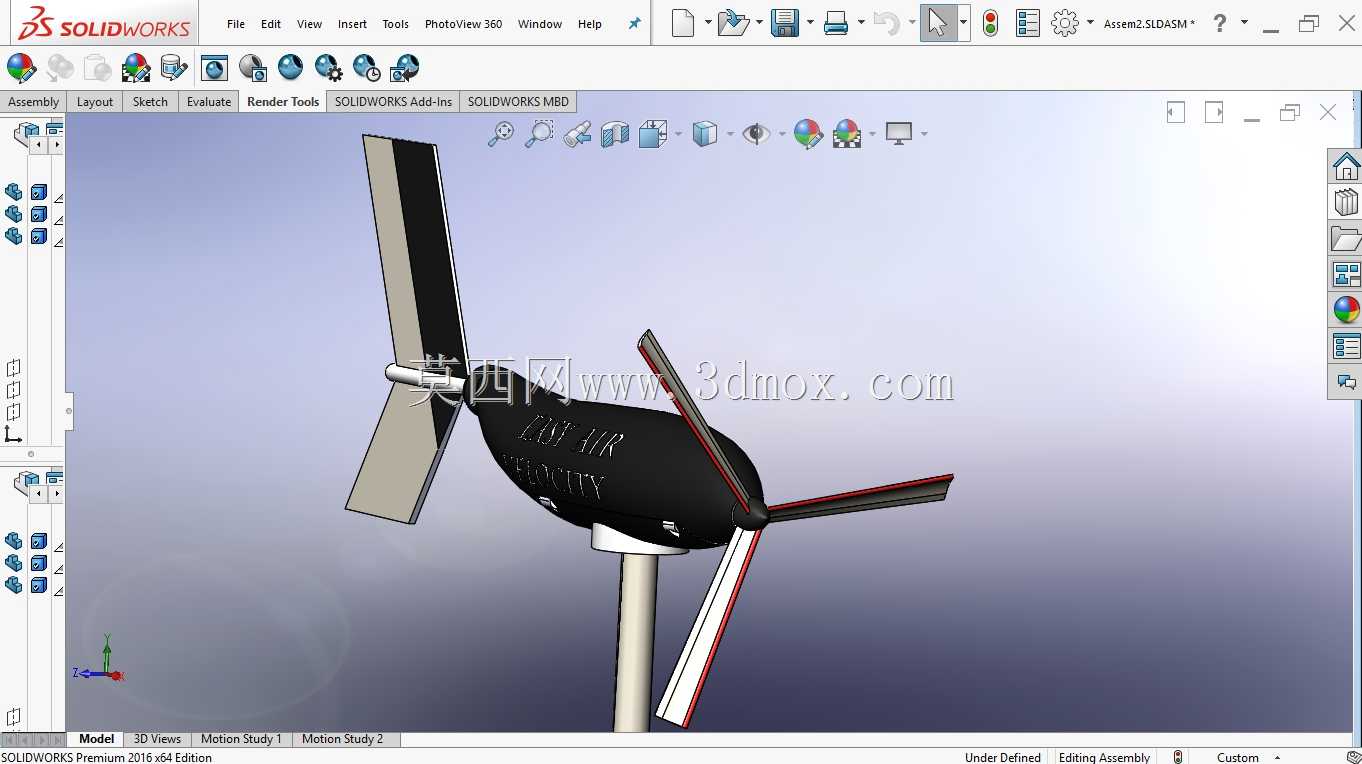

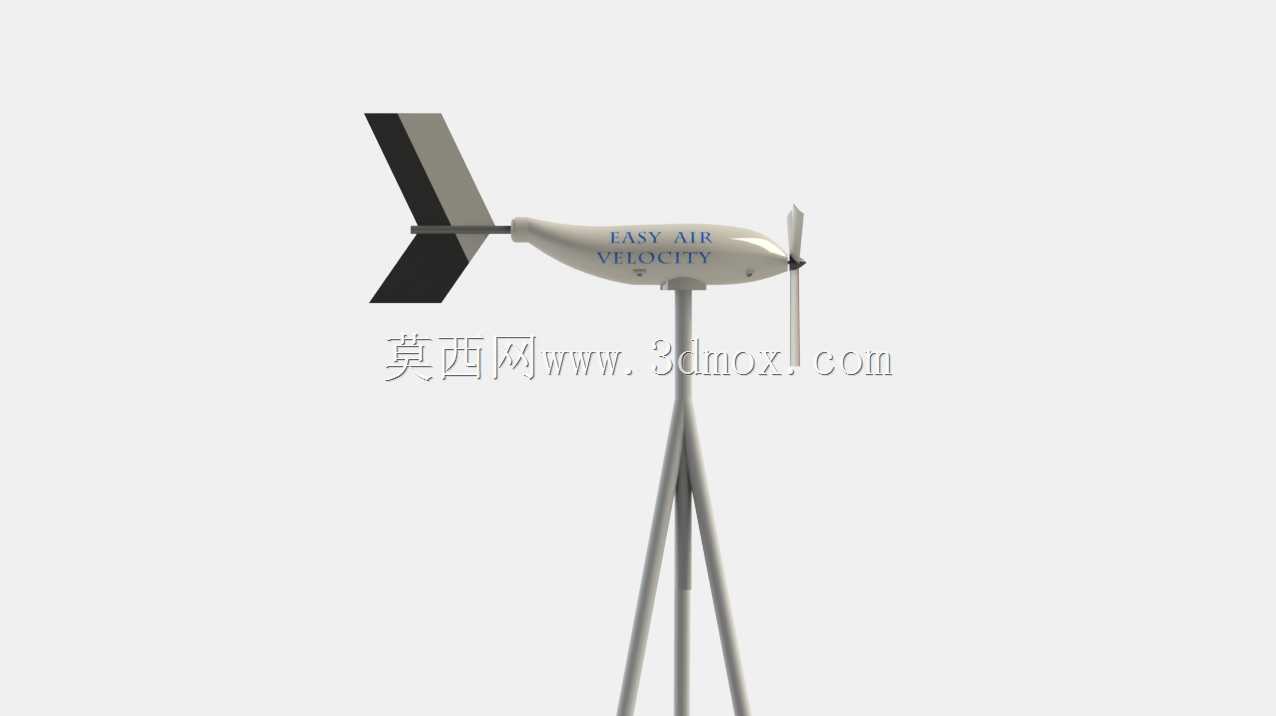

　　这款风动式空气流速检测装置，核心采用多叶片风轮作为流速感应核心部件，区别于传统热式风速检测元件，完全依靠气流推动叶轮转动实现流速信号的采集，在户外长期布设场景下，不会因为粉尘附着、温湿度剧变出现检测精度漂移，适配野外气象站、通风管道出口、工矿厂区通风口、农业大棚通风侧等多场景的流速监测需求。从结构布局来看，装置整体分为风轮感应段、主体舱段、安装立杆三个核心部分，风轮采用三叶片+两辅助导流翼的复合布局，主叶片采用大迎角薄壁结构，在0.5m/s的低流速气流下即可启动转动，辅助导流翼的倾斜角度经过反复迭代调整，能够在斜向气流冲击时自动调整风轮朝向，让主叶片始终正对来流方向，不需要额外加装风向调整舵面，

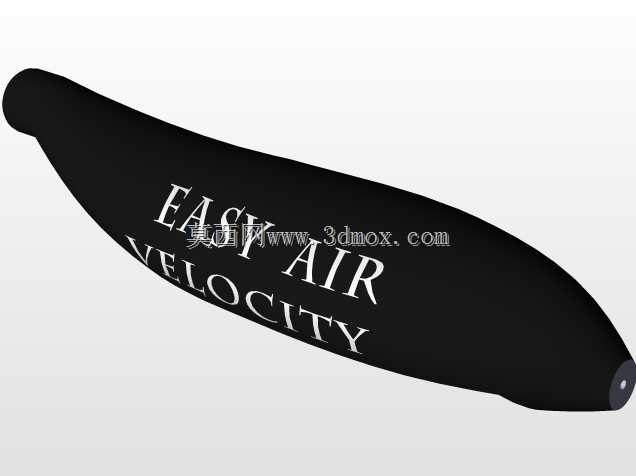

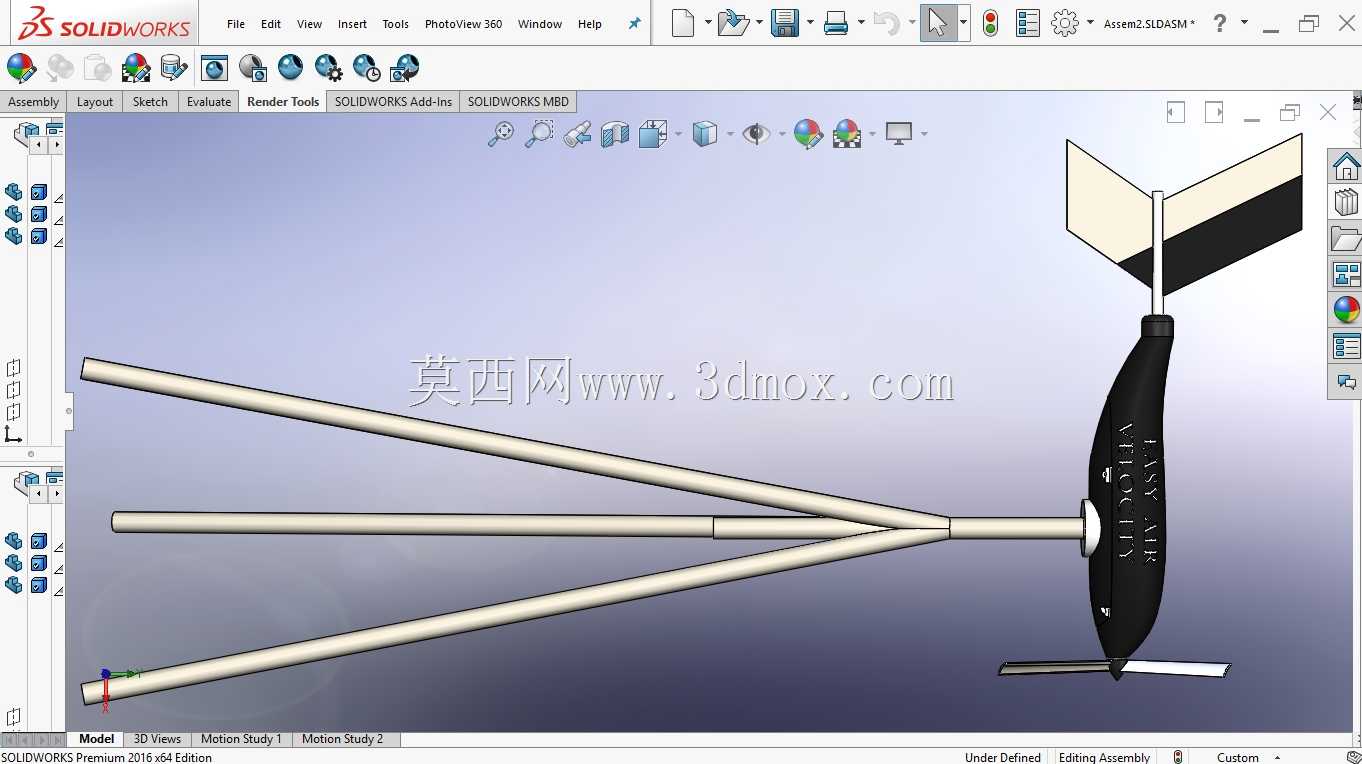

　　简化整体结构的同时降低了转动副的磨损概率。主体舱段采用椭球流线型外壳，表面做圆弧过渡处理，避免气流经过舱体时产生紊流干扰风轮的转动稳定性，舱体内部预留了转速采集模块、信号变送模块的安装空间，舱体与风轮的连接轴采用微型深沟球轴承支撑，转动阻尼控制在极低范围，保证低流速下的检测灵敏度，轴端设置有防尘密封圈，避免户外粉尘、雨水进入轴承间隙造成卡滞。安装立杆采用等直径圆管结构，与主体舱段的连接位置设置有止转卡位，安装时可以根据布设场景的需求调整立杆的插入深度，适配墙面固定、支架悬挑、地面立杆安装等多种安装方式，安装边界上，风轮转动的最大扫掠直径控制在合理范围，安装时只要保证风轮扫掠范围内无遮挡物，来流方向无突出构件干扰气流走向即可，

　　不需要预留过大的安装净空。在实际工程应用中，这类结构的流速检测装置不需要外接供电即可通过叶轮转速换算流速数值，搭配低功耗信号采集模块可以实现长期无人值守的流速监测，相比电子式风速检测设备，结构可靠性更高，维护周期更长，尤其适合多粉尘、高湿度的工业厂区通风检测场景，比如矿山井下通风道的流速监测、涂装车间排风系统的流速校验、建筑楼宇消防排烟口的流速核验等场景，都可以采用这类结构的检测装置。设计过程中针对风轮叶片的刚度做了专项校核，叶片根部做圆弧加厚处理，在20m/s的高流速气流冲击下不会出现叶片变形、断裂的问题，叶片边缘做钝化处理，避免高速转动时割伤触碰的运维人员，整体结构没有易损的精密构件，普通运维人员只需要定期清理叶片表面积尘、

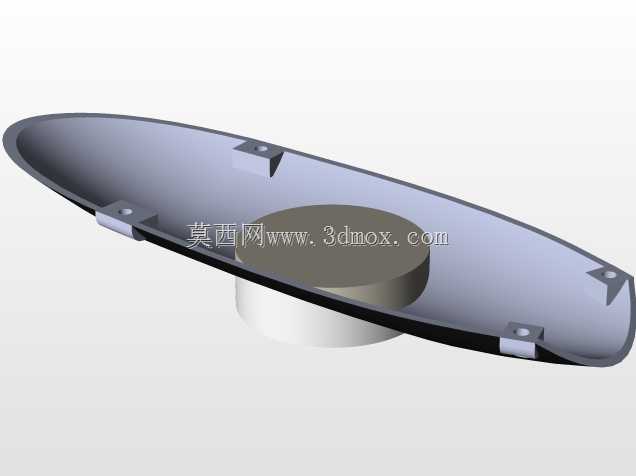

　　给轴承加注润滑脂即可完成日常维护，不需要专业的校准设备即可保证检测精度的稳定性。从结构建模的细节来看，风轮与主轴的连接采用扁位定位加顶丝锁紧的方式，装配时不需要专用工装即可完成风轮的拆装更换，主体舱段的上下壳体采用卡扣加密封胶圈的连接方式，拆解维护时不需要完全拆除整体安装结构，即可打开舱体调整内部模块的参数，安装立杆的底部设置有标准外螺纹接口，可以直接对接市面通用的安装支架，不需要额外加工转接件，降低现场安装的加工成本。
