壁挂式安防监控CC摄像设备结构设计

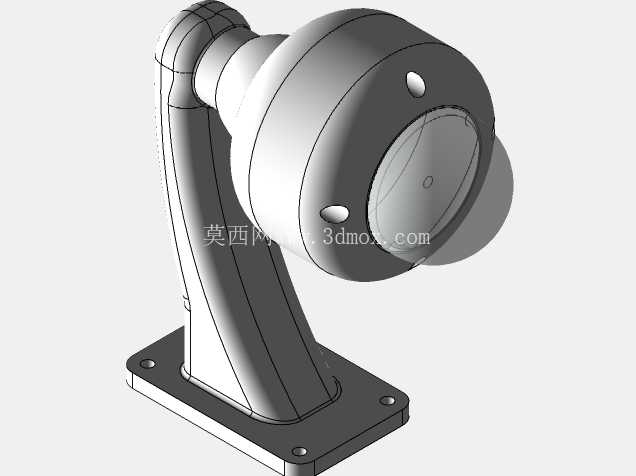

　　这款壁挂式监控摄像设备的结构设计，首先围绕户外及室内安防场景的实际安装需求展开，日常可应用在厂区周界、楼道出入口、商铺临街面、园区通道等点位，承担固定点位的视频采集功能，适配长时间稳定运行的工况要求。从结构组成来看，整体分为安装底座、弯折支撑臂、镜头舱体三个核心部分，安装底座采用带圆角的矩形平板结构，四个角位预留沉头安装孔，安装时可通过膨胀螺丝或自攻螺丝直接固定在墙面、立杆安装面等硬质基体上，沉头孔设计可让螺丝头部完全没入底座平面，避免突出部分干涉支撑臂的转动调节，也能减少积尘积水对螺丝紧固部位的侵蚀。

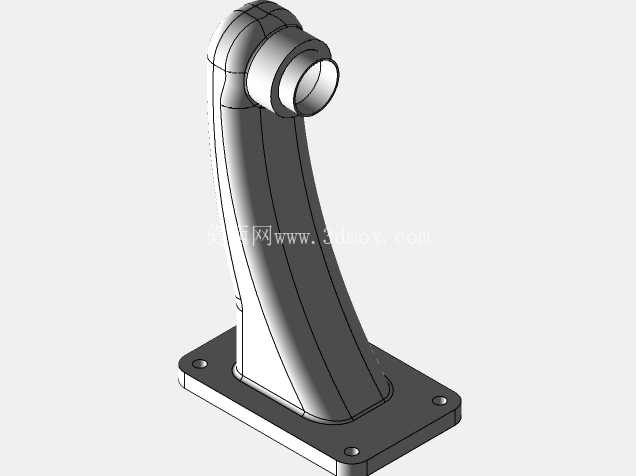

　　支撑臂采用大弧度弯折的流线型结构，内部为中空走线通道，设备的供电、信号传输线缆可从底座进线孔穿入，沿支撑臂内部空腔直达镜头舱体，完全避免线缆外露带来的老化、剐蹭、人为破坏风险，支撑臂与底座的衔接处做了加厚过渡处理，可承受镜头舱体的全部重量，即使在长期受风载、轻微震动的户外场景下，也不会出现支撑臂下垂、镜头偏移的问题。镜头舱体为短圆柱造型，前端是透明视窗保护罩，保护罩与舱体壳体之间做了止口配合结构，装配后可形成可靠的密封面，阻挡灰尘、飞溅雨水进入舱体内部，保护内部的镜头、感光元件等核心器件；舱体与支撑臂的连接部位采用可调角度的铰接结构，安装调试时可根据监控视野需求，在水平、俯仰方向调整镜头朝向，调整到位后可通过铰接处的锁紧结构固定角度，不会因为长期使用出现角度滑移。

　　从设计思路上，这款结构优先考虑了安装调试的便捷性，所有需要现场操作的锁紧部位都设计在人手可直接触及的位置，不需要额外的特殊工装就能完成角度调整；壳体的曲面过渡全部采用大圆角设计，没有尖锐的棱角，一方面是减少应力集中，提升壳体注塑或压铸成型时的良品率，另一方面也避免安装维护过程中棱角划伤操作人员。外形尺寸方面，安装底座的横向、纵向尺寸控制在常规壁挂安装的合理范围内，不需要在墙面开过大的安装孔，普通的砖石、混凝土墙面都能直接安装，支撑臂的探出长度经过测算，既可以让镜头获得足够无遮挡的视野，不会被墙面突出物挡住监控范围，也不会因为探出过长导致整体结构受力过大，降低安装牢固度。

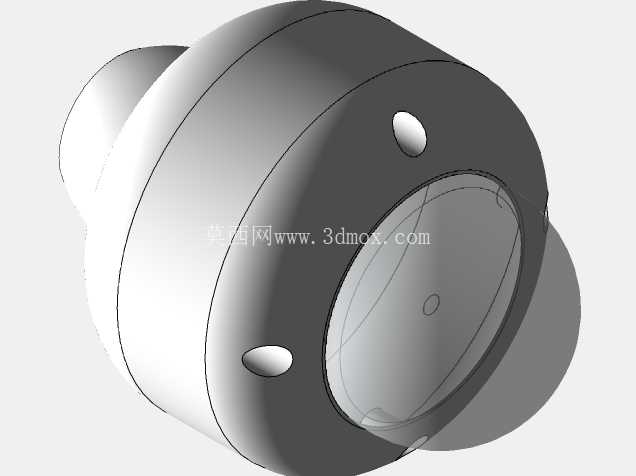

　　镜头舱体的直径尺寸兼顾了内部器件的安装空间和整体外观协调性，内部预留的空间可以容纳常规规格的监控镜头、感光板、接线端子，不需要额外做异形结构避让，降低后续生产装配的复杂度。在细节处理上，舱体外壳上预留的两个小型沉孔是装配定位孔，生产组装时可以通过这两个孔位快速定位前端视窗罩的安装位置，提升装配效率；支撑臂的壁厚设计经过受力校核，在满足结构强度的前提下尽可能控制壁厚，减少材料用量，同时避免壁厚不均导致的成型缩痕问题。整体结构没有多余的装饰性设计，所有曲面、结构特征都服务于功能需求，不管是用于压铸模具开发还是注塑件生产，都具备较好的工艺可行性，分型面的设置可以顺着支撑臂和舱体的自然轮廓线布置，不会出现倒扣结构过多导致模具结构复杂的问题，适合批量生产加工。
