车辆用鼓式再生制动核心结构设计

　　该制动结构主要适配新能源乘用车辆、轻型商用车辆的轮端制动场景，区别于传统摩擦式制动仅能将车辆动能转化为热能耗散的工作逻辑，这套结构可在车辆减速、下坡工况下联动轮端驱动电机，将部分行驶动能转化为可回收的电能存储至车载储能单元，同时保留传统摩擦制动的冗余制动能力，兼顾能量回收效率与制动安全冗余。从实际装车用途来看，该结构可覆盖城市通勤频繁启停、山区长下坡持续制动两类核心工况，城市工况下可降低15%-25%的行车能耗，长下坡工况下可避免传统制动片长时间摩擦升温导致的热衰退风险，提升连续制动的稳定性。

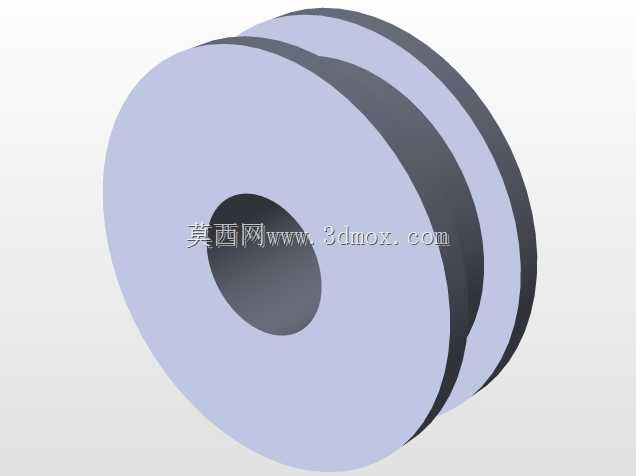

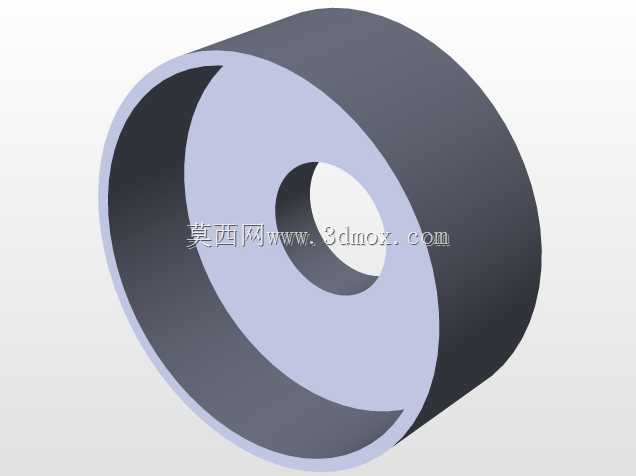

　　结构功能层面，该制动鼓采用回转体对称结构设计，外圈为高强度灰铸铁摩擦基体，内圈预留与轮毂轴承、轮端半轴配合的安装止口，中心通孔适配不同车型的半轴穿过尺寸，摩擦面的径向厚度经过反复校核，既保证摩擦接触面积满足最大制动力矩要求，又控制整体转动惯量避免增加轮端非簧载质量。制动鼓的轴向安装端面预留6个均布的螺栓连接孔，可与现有主流车型的轮端轮毂安装孔位直接匹配，无需对原有桥壳、轮毂结构做大幅改动，具备较好的适配通用性。

　　设计思路上，首先围绕制动效能的热稳定性展开，摩擦面的圆周跳动公差控制在0.05mm以内，保证制动蹄片与鼓内面的接触均匀性，避免局部偏磨导致的制动力矩波动；其次考虑再生制动与摩擦制动的切换平顺性，制动鼓的转动惯量经过匹配计算，与轮端电机的反拖扭矩特性适配，在制动强度低于0.3g的工况下优先触发再生制动，当制动强度提升或储能单元电量饱和时，摩擦制动可平滑介入，不会出现制动力突变导致的驾乘顿挫感。结构的安装边界方面，该制动鼓的最大外圆直径适配15-17寸轮毂的内部安装空间，轴向总长度控制在120mm以内，可兼容盘式制动器改鼓式再生制动的安装空间要求，安装端面的止口深度与轮毂定位凸台的配合公差采用H7/h6间隙配合，既保证安装定位精度，又方便售后拆装维护。

　　从实际工程验证角度，该结构的摩擦面采用等壁厚设计，在连续十次全力制动的工况下，摩擦面的最高温度可控制在350℃以内，远低于传统制动鼓的热衰退临界温度，同时内圈的结构加强筋沿圆周均布，既提升整体结构刚度，又可在制动过程中辅助散热，降低热变形量。在再生制动协同工作时，制动鼓与轮端的连接刚性经过校核，可承受最大3200N·m的反拖扭矩，不会出现连接松动或形变问题，保证能量回收过程的扭矩传递稳定。
