Urbee概念徽章第二款造型设计

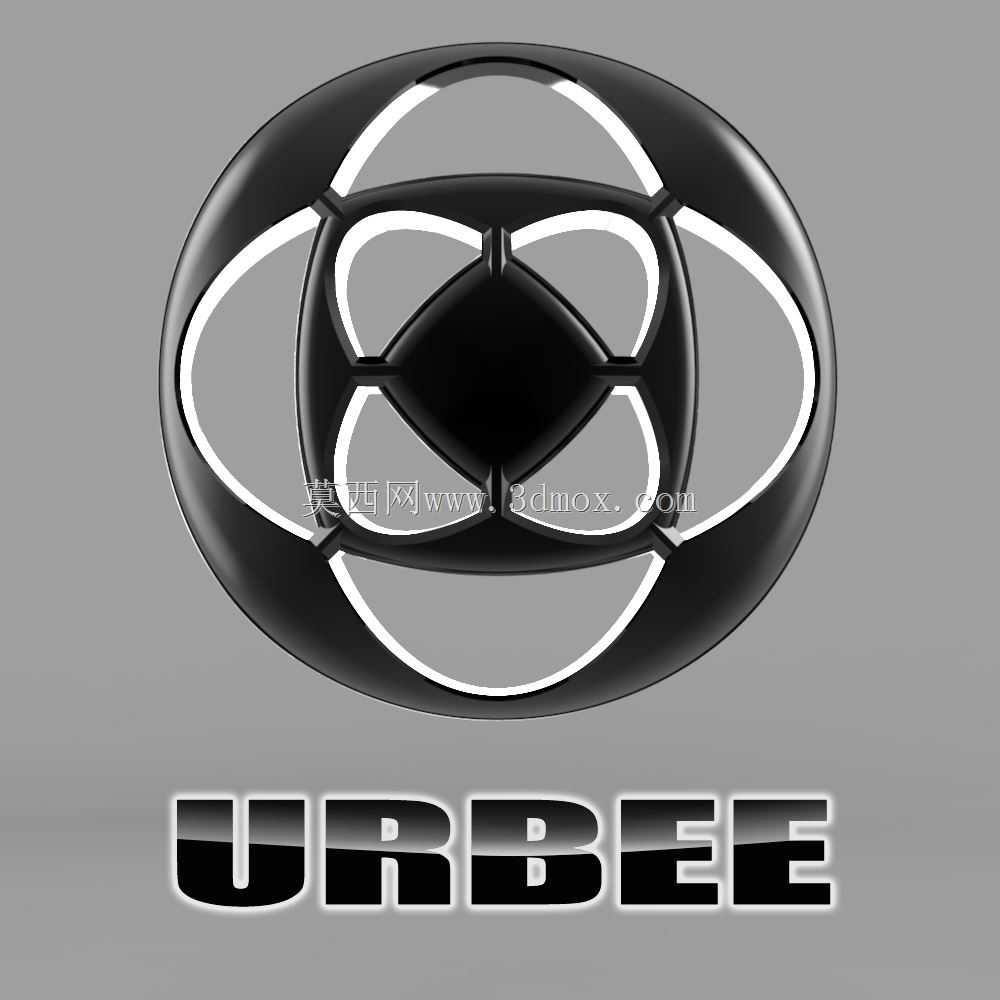

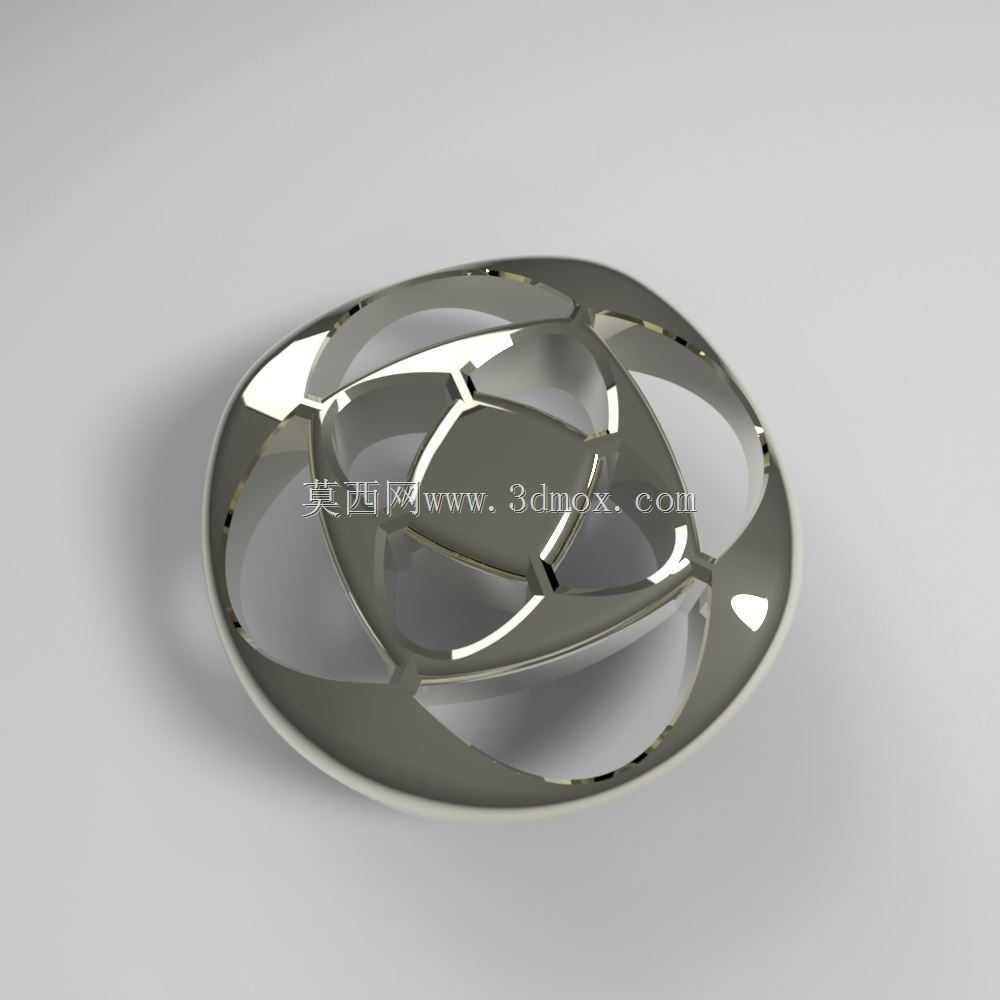

　　这款立体徽章的设计，最初是为了匹配Urbee品牌在终端展示、车体装配场景下的标识安装需求，区别于常规平面印刷的标识件，这款结构采用全立体曲面造型，在实际应用中可直接作为车体前脸标识、展会展示台立体logo、品牌周边纪念徽章的加工母模使用。从结构设计思路来看，整体外轮廓采用椭圆收边造型，椭圆长轴与短轴的比例经过多轮曲面曲率调整，避免了常规正圆标识在大尺寸安装时的视觉拉伸问题，外边缘做了R1.2的圆角过渡，既可以在注塑或者金属压铸成型时减少应力集中点，也能避免安装过程中锐边划伤装配人员。内部的交错环带结构是整个设计的核心，四组对称的弧形环带从中心菱形块向外延伸，环带之间预留了1.5mm的均匀间隙，

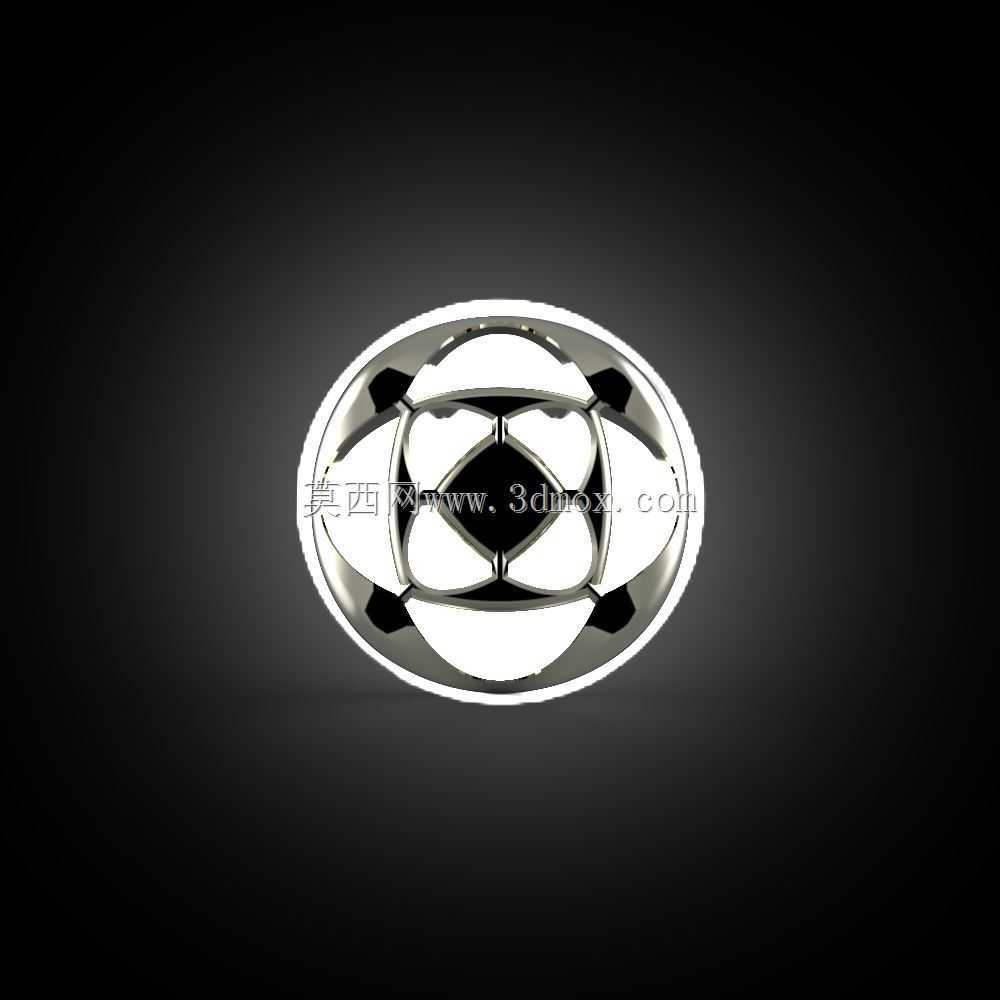

　　这个间隙尺寸一方面是为了满足不同材质加工时的走刀或者脱模需求，不管是采用CNC铣削金属坯料，还是采用亚克力注塑、光敏树脂3D打印制作展示件，这个间隙尺寸都能保证加工过程中不会出现结构粘连，另一方面均匀的间隙在背光安装场景下，可在间隙处嵌入LED导光条，实现发光标识的效果，适配新能源车型前脸的发光车标安装需求。中心的菱形块做了微凸的球面处理，凸起高度控制在2.3mm，既保证了触摸时的立体触感，又不会因为凸起过高在车辆行驶过程中增加额外风阻，同时菱形块的四个边角分别和四组环带的内侧端点做了G2连续的曲面衔接，整个曲面过渡没有硬边，在做表面电镀或者喷漆处理时，不会出现漆料堆积在折角处的瑕疵。从安装边界来看，

　　徽章背面预留了3个均匀分布的定位柱，定位柱直径2mm，伸出长度3mm，对应的安装孔位可以直接在车体覆盖件、展示背板上预先冲压或者钻孔，安装时定位柱插入孔位后点胶固定即可，不需要额外设计复杂的卡扣结构，降低了装配工序的复杂度。整体徽章的厚度控制在6mm以内，这个厚度尺寸既保证了立体造型的层次感，又不会因为过厚导致安装后突出安装面过多，影响整体外观的协调性。在实际的场景适配中，这款造型除了作为车辆标识使用，等比例缩小后还可以作为金属胸章使用，缩小比例时所有曲面的曲率会按照缩放比例同步调整，环带间隙也会等比例缩小到0.8mm，满足小尺寸徽章的压铸加工要求，不会出现小尺寸下结构过于细碎无法成型的问题。设计过程中对所有曲面做了拔模角度校验，

　　外表面的拔模角度统一设置为1.5度，背面的安装柱拔模角度设置为1度，完全满足金属压铸、塑料注塑的量产工艺要求，不需要后续再做工艺性修改。环带结构的壁厚做了均匀化处理，所有位置的壁厚都控制在1.8mm，避免了壁厚不均导致的注塑缩痕、压铸冷隔等成型缺陷，即使采用铝合金材质做CNC加工，均匀的壁厚也能减少加工过程中的材料去除量，缩短加工周期。表面处理的适配性上，外凸的环带和中心菱形块可以做亮面镀铬或者抛光处理，凹陷的基底部分可以做哑光喷砂或者黑色喷塑处理，通过表面质感的差异进一步强化标识的层次感，不需要额外增加分色工序就能实现双色视觉效果。在安装适配性上，椭圆的外轮廓可以匹配不同弧度的安装面，设计时已经将徽章的安装基面做了微弧处理，曲率半径可以根据安装位置的曲面弧度做参数化调整，直接适配不同车型的前脸曲面、不同展示台的弧形立面，不需要重新构建整体曲面，只需要调整基面曲率参数就能完成适配，大幅提升了这款造型的场景复用性。
