改良版BESISTAM8张力杆连接系统

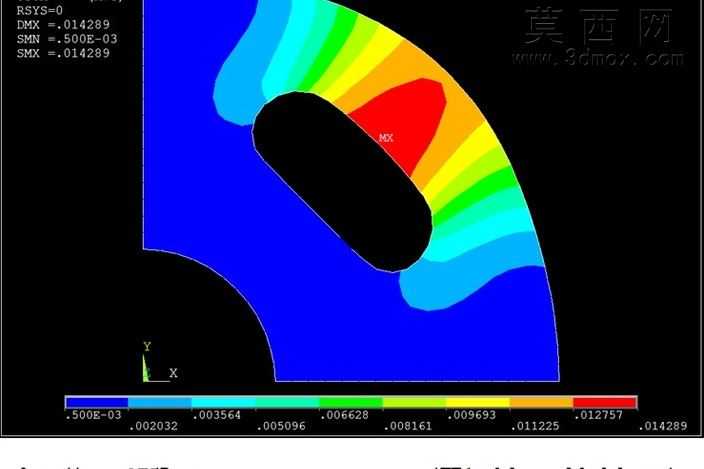

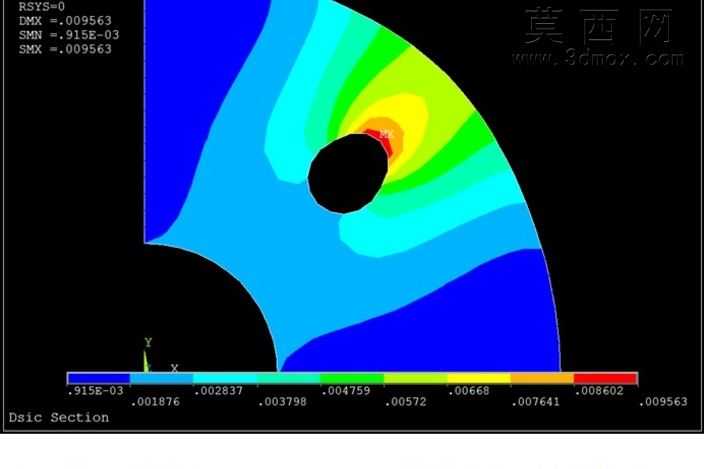

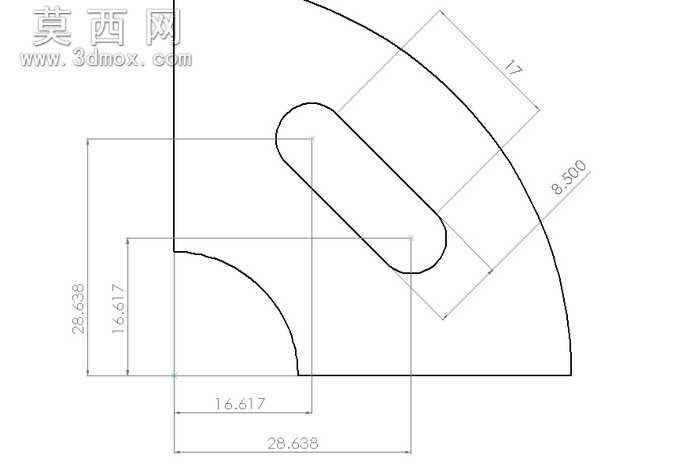

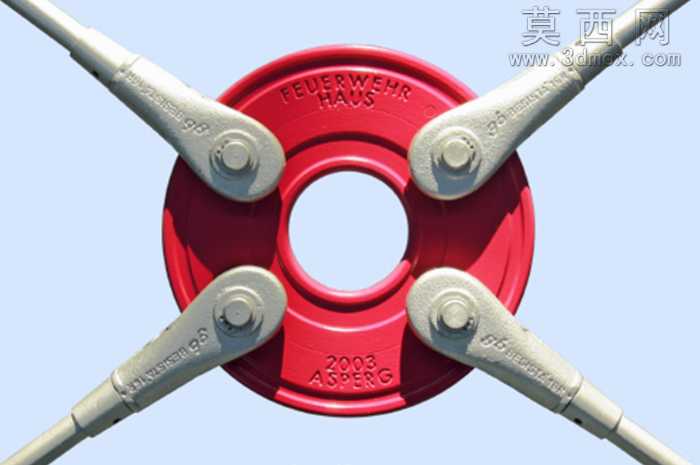

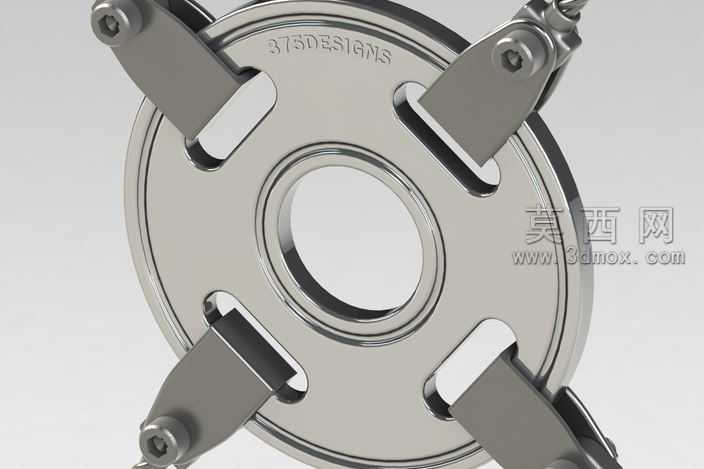

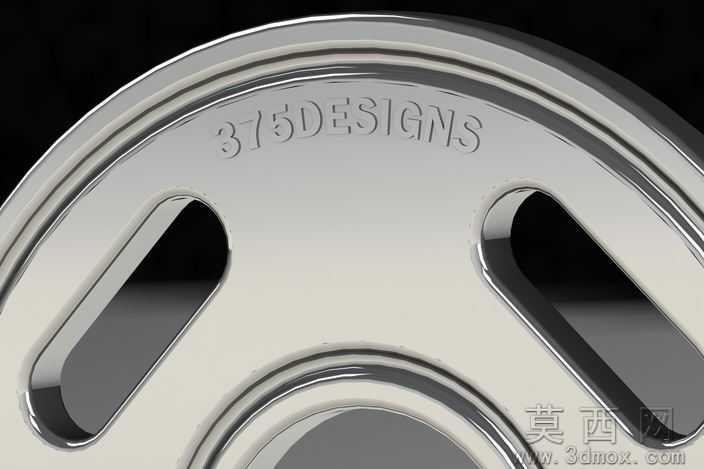

本作品为针对土木工程应用场景优化设计的张力杆连接系统三维模型，建模过程中严格遵循机械构件设计规范，先完成核心法兰盘基体的参数化草绘，通过旋转凸台命令生成盘体基础轮廓，再对盘体周向均匀分布的四个卡接槽位进行切除拉伸，精准控制槽位的倒角、圆角参数，避免应力集中问题。四个连接爪件采用独立建模后装配约束的方式完成，每个爪件的铰接孔位、螺栓安装位都严格匹配M8规格张力杆的连接尺寸，铰接部位预留合理的转动间隙，还原真实构件的活动自由度。渲染阶段采用金属材质球赋予整体构件，基体法兰盘设置为哑光不锈钢材质，调整粗糙度参数模拟真实金属构件的细微磨砂质感，连接爪件设置为稍亮的镀铬金属质感，通过环境光遮蔽效果强化部件之间的层次区分，铰接处的销轴、螺栓部位添加细微的螺纹纹理细节，提升模型的真实度。设计过程中参考原始BESISTA张力杆系统的结构，针对槽孔附近的应力集中问题做了结构优化，将原有槽位的直角过渡改为大圆弧过渡，同时调整了爪件与盘体的接触面积，通过有限元分析验证，优化后槽孔附近螺栓区域的冯·米塞斯应力相比原始设计降低约10%，在额定载荷下的形变量明显减少，更适配大跨度公共建筑、场馆类项目的张力支撑需求。模型整体装配关系清晰，所有配合面都做了贴合约束，无干涉错位问题，既可以用于建筑施工方案的可视化展示，也可作为结构受力分析的基础模型使用，完整还原了改良后张力杆系统的结构特征与受力优化设计思路。
