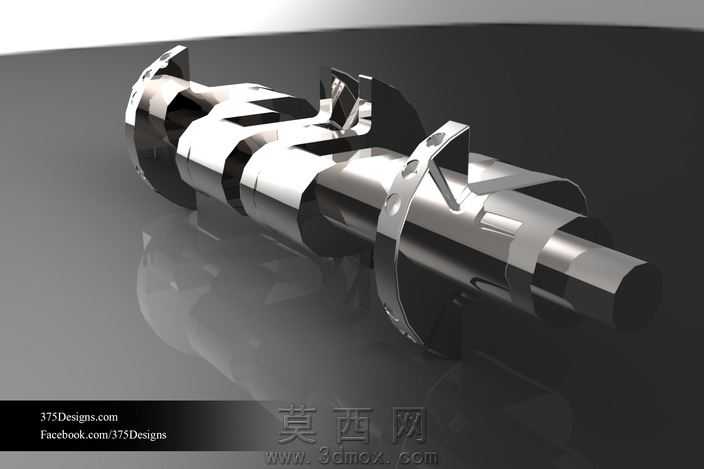

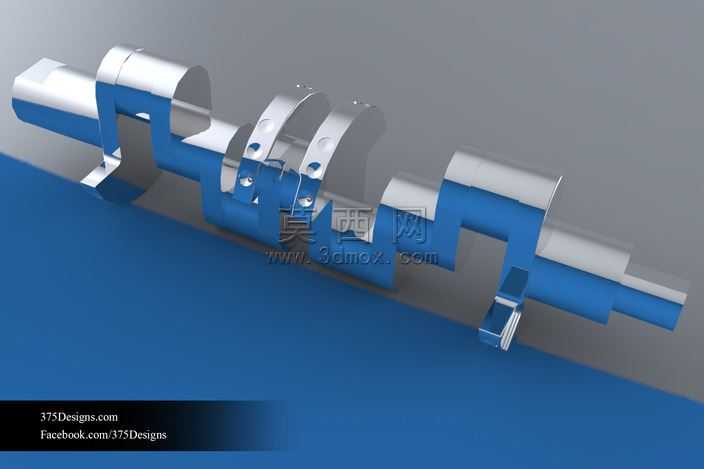

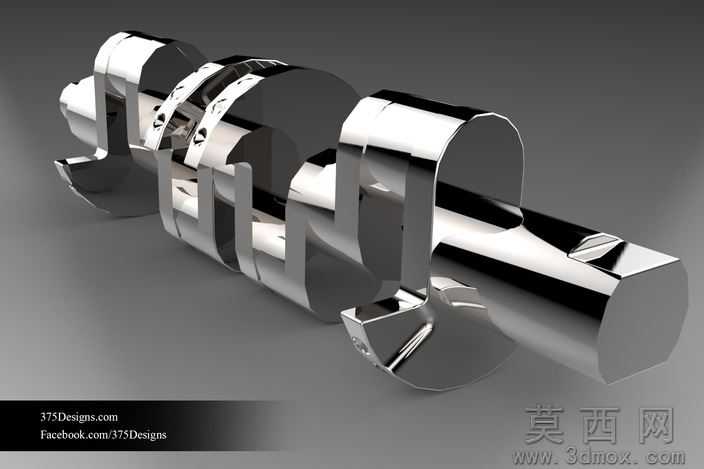

直列四缸发动机曲轴高精度三维设计

本作品为直列四缸汽油发动机配套的曲轴三维设计模型，建模过程严格遵循内燃机曲轴的实际工程设计规范，完整还原了直列四缸机型曲轴的典型结构特征。建模阶段首先梳理直列四缸发动机的点火顺序与做功间隔逻辑，确定四个曲柄销的相位夹角为180度，保证各缸做功行程的均匀交替，从根源上保障曲轴运转的动平衡基础。模型完整构建了主轴颈、曲柄销、曲柄臂、平衡块、前端驱动轴段、后端输出法兰等全部功能结构，各轴段的过渡圆角、油道开孔、定位切面等细节均按照实际机加工工艺要求进行还原，未做过度简化处理。材质与渲染环节，针对曲轴常用的高强度锻钢材质进行参数调校，赋予模型高反光的镀铬金属质感，通过环境光影的映射突出金属表面的精密加工光洁度，同时利用明暗对比清晰展现各轴段的圆柱度、曲柄臂的曲面过渡形态，让整体视觉效果兼具工业精密感与设计表现力。结构设计上，平衡块的外形与配重经过参数化匹配，抵消曲柄销与活塞连杆组往复运动产生的惯性力，降低发动机运转时的振动与噪音；主轴颈与曲柄销的直径比例、曲柄臂的厚度取值均参考量产民用直列四缸发动机的成熟设计参数，保证模型的结构合理性与工程参考价值。建模过程中对各特征采用参数化约束，所有轴段保持严格同轴度，曲柄销与主轴颈的平行度公差控制在合理范围内，油道的走向设计兼顾润滑油的输送效率与结构强度需求，避免应力集中问题。整体模型既可以作为内燃机结构教学的演示素材，也可用于发动机整机装配的虚拟仿真、动力系统的结构验证等场景，完整展现了直列四缸发动机核心动力部件的设计逻辑与结构特点。
