带挂钩拉伸式圆柱螺旋弹簧三维设计

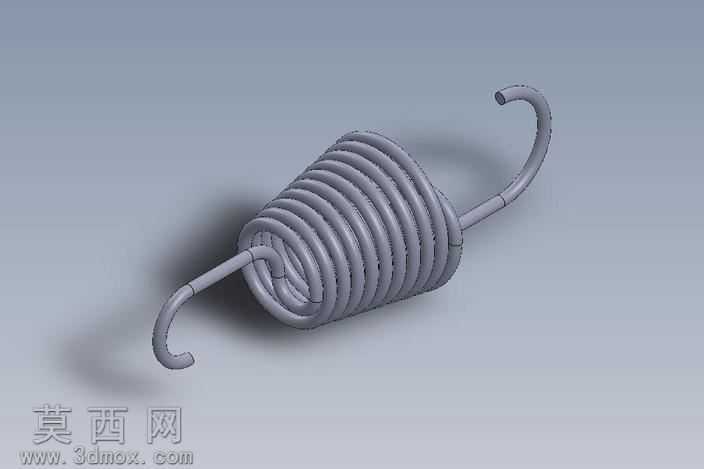

本次设计的带挂钩圆柱螺旋拉伸弹簧，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证弹簧各部分尺寸的工程合理性，首先确定弹簧的有效圈数、簧丝直径、中径等核心参数，通过螺旋线扫描生成弹簧主体的螺旋簧体部分，确保每一圈簧丝的间距均匀一致，簧丝截面为标准圆形，扫描路径与螺旋线完全贴合，避免出现建模过程中常见的曲面扭曲、截面偏移等问题。两端的挂钩部分采用平滑过渡的曲线建模，挂钩与簧体端部的衔接处做了圆角过渡处理，消除应力集中的结构隐患，挂钩的弯曲半径符合常规五金弹簧的设计规范，既保证挂钩具备足够的挂载强度，也兼顾了实际使用时的挂装便利性。材质设置上选用常规弹簧钢材质，渲染时还原金属材质的哑光银灰色质感，添加合适的环境光与阴影效果，清晰呈现弹簧的螺旋结构层次与挂钩的形态细节，能够直观展示零件的整体外观与结构特征。设计过程中充分考虑拉伸弹簧的实际工作场景，两端挂钩的朝向与角度经过调整，适配常规的拉伸挂载受力方向，簧体的螺旋升角设置在合理区间，保证弹簧在受拉变形时圈间不会出现异常卡滞，整体结构紧凑，符合机械行业中拉伸弹簧的通用设计标准，可作为机械结构中提供复位、张紧、储能作用的弹性零部件使用，建模过程中对各特征参数做了关联设置，可通过调整核心参数快速生成不同规格的同类型弹簧模型，具备一定的参数化复用价值。
