消防洒水喷淋头结构三维设计作品

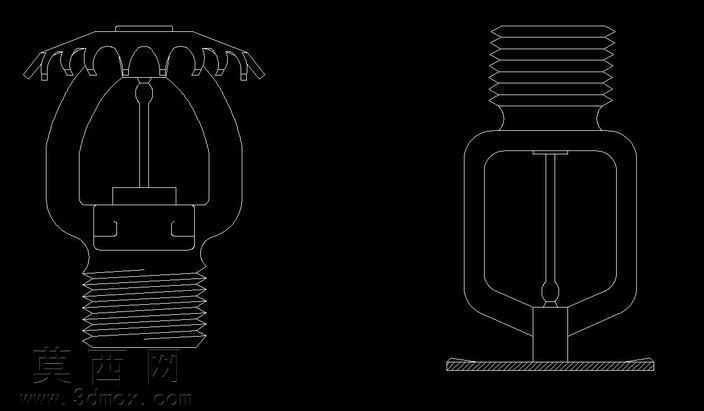

本作品为消防洒水喷淋头的三维结构设计，建模过程中严格遵循消防喷淋头的实际尺寸比例与结构规范，首先通过草图绘制勾勒出两种不同结构样式喷淋头的外轮廓基准，分别对应下垂型与直立型洒水喷头的典型外形特征。建模阶段优先搭建核心装配结构，从底部的外螺纹连接段开始，通过旋转特征生成标准管螺纹结构，保证螺纹牙型、螺距参数符合通用消防管路连接标准，确保模型可直接用于虚拟装配验证。中部的支撑框架采用扫掠与拉伸结合的方式构建，精准还原框架的受力结构形态，框架边缘的溅水盘齿状结构通过阵列特征完成，每一处齿形的角度、深度都参照实际产品的洒水分布要求设计，保证溅水盘拆分水流的功能在结构层面得到还原。感温触发部位的内部结构做了精细化建模，包含感温元件定位槽、密封压盖结构，清晰展现喷淋头受热触发喷水的内部装配逻辑。模型采用线框渲染风格呈现，通过黑白高对比的显示方式突出结构轮廓，无需附加复杂材质即可清晰展现各部件的衔接关系，所有部件的装配间隙都按照实际生产公差做了预留，螺纹段与框架的衔接处做了圆角过渡处理，还原真实产品的加工工艺细节。设计过程中重点考量了结构的可制造性，所有特征均避免出现无法脱模、无法机加工的倒扣结构，框架的壁厚参数参照实际五金冲压与铸造工艺要求设置，既保证结构强度符合消防部件的耐压要求，也兼顾了建模的参数化可编辑性，可通过修改关键参数快速调整生成不同规格、不同出水流量的喷淋头变体模型，可用于消防系统的虚拟布局演示、产品结构教学以及五金配件的设计参考。
