铝型材框架式手动操作工作台结构设计

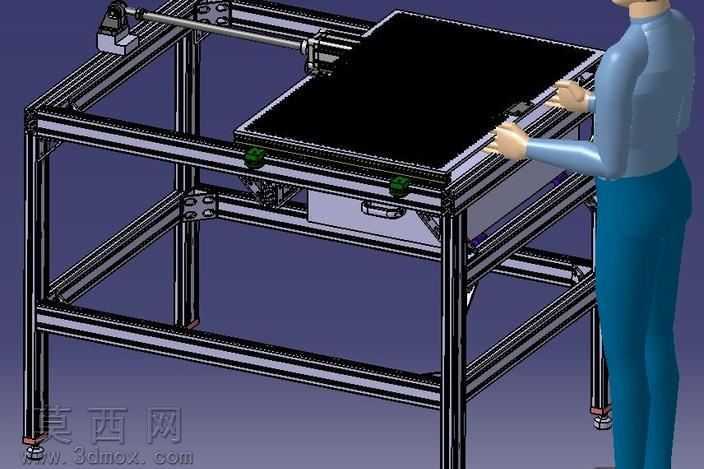

本作品为手动操作类工作台的三维结构设计，整体采用工业铝型材作为主体框架搭建材料，在三维建模过程中严格遵循铝型材标准件的规格参数，通过参数化建模方式完成各段型材的长度裁切、端面连接孔位的精准定位，确保框架拼接时的装配精度。建模阶段对铝型材专用的角码连接、T型螺栓锁紧结构做了精细化还原，每一处连接节点都按照实际装配逻辑设置配合关系，避免出现干涉错位问题。工作台的台面采用平整的黑色哑光面板设计，建模时为台面赋予了耐磨防滑的材质属性，模拟实际工业工作台常用的防静电台面材质效果，台面边缘做了包边处理的结构设计，防止操作过程中物料滑落。框架上部设置了横向延伸的悬臂导轨结构，建模时还原了导轨的滑动配合结构，可用于安装辅助操作的工装夹具或检测部件，导轨与铝型材横梁的连接采用专用滑块紧固件，能够根据操作需求调整悬臂的伸出长度与固定位置。框架下部预留了储物抽屉的安装空间，抽屉采用抽拉式结构设计，建模时设置了滑轨的滑动限位结构，保证抽屉抽拉过程顺畅无卡滞，同时在框架底部配置了可调节脚杯，能够根据地面平整度调整工作台的整体水平度，脚杯与铝型材支腿的连接采用螺纹配合结构，可实现高度的无级调节。渲染阶段为铝型材框架赋予了阳极氧化银白的金属材质，还原工业铝型材的真实表面质感，为操作人物模型赋予了符合工业场景的工装材质，通过场景光影调整突出工作台的结构层次，清晰展现各部件的装配关系与空间布局。整体设计围绕人工手动操作的工位需求展开，在结构设计上兼顾了框架的结构稳定性、操作的人机工程合理性以及功能拓展性，各部件的选型均采用工业领域常用的标准件，降低实际加工制作的成本与装配难度，能够直接作为电子组装、小件加工、检测分拣等工位的工作台结构参考，建模过程中对每一处连接结构都做了可装配性验证，确保三维模型能够直接导出工程图用于实际生产制作。
