NAAMS标准工装夹具零部件三维设计

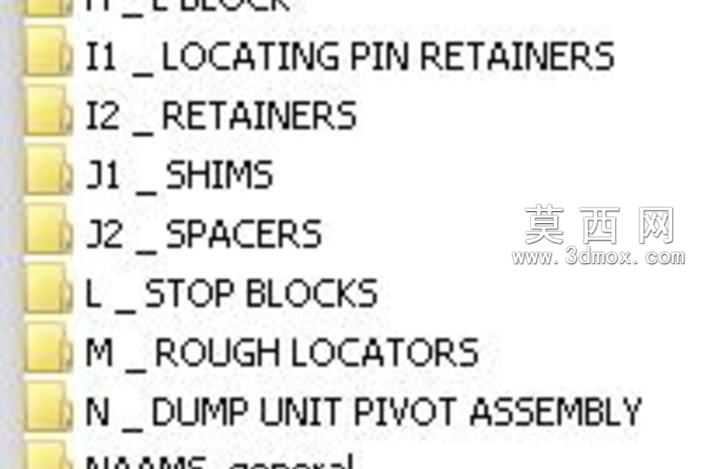

本套三维模型围绕NAAMS工装标准体系搭建，覆盖夹具系统常用的多类核心功能零部件，建模过程严格遵循行业通用尺寸规范，确保各零件间的装配匹配精度符合实际工装使用要求。建模阶段采用参数化设计逻辑，对每一类零件的关键尺寸设置可编辑参数，方便后续根据实际工装项目需求快速调整规格，无需重新从零搭建模型结构。针对定位销固定座类零件，建模时精准还原其安装孔位、定位卡槽的结构细节，预留的销钉安装间隙符合实际装配公差要求，避免后续装配出现干涉问题；垫片与隔套类零件重点还原其厚度规格、内外径尺寸的梯度差异，不同厚度规格的模型单独成组，方便调用时快速匹配对应安装间隙需求。挡块类零件建模时还原其安装基准面、限位接触面的平面度特征，接触面做了细微的倒角处理，还原实际零件的加工工艺细节，避免尖锐棱边的建模失真。粗定位件类零件重点刻画其导向斜面、定位基准的结构特征，导向角度符合工装快速上件的操作需求，安装固定孔的位置与通用工装底板的孔系标准匹配。翻转枢轴总成类零件采用子装配体模式建模，内部包含枢轴、轴承、连接座、限位件等多个子零件，各零件间的运动配合关系在建模时做了对应约束，可直观模拟翻转动作的行程范围与限位位置。材质渲染阶段，根据不同零件的实际用材赋予对应材质：钢制受力零件赋予哑光合金钢材质，表面添加细微的喷砂纹理还原真实金属质感；垫片类薄件赋予镀锌钢板材质，表面带有轻微的镀锌光泽；非金属耐磨件赋予聚氨酯材质，还原其半哑光的弹性材质特征。整套模型的结构设计完全贴合汽车焊装工装的实际使用场景，各零件分类清晰，文件夹层级按照零件功能类别划分，方便设计人员快速检索调用对应零件，可直接用于工装方案的三维布局设计、装配干涉检查、BOM清单导出等工作环节，大幅缩短工装设计的前期零件建模周期，提升设计效率。
