陶瓷加工用剪机设备三维结构设计

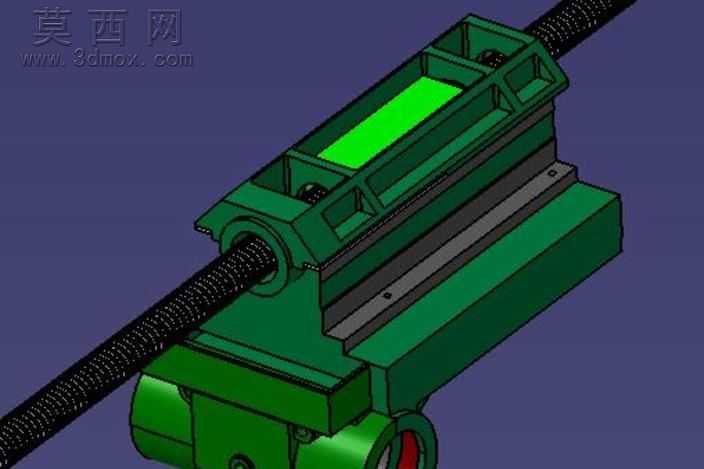

本作品为陶瓷加工工序所用剪切设备的三维数字化模型，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械设计的装配逻辑与公差配合规范，完整还原了设备的实际运行结构与装配关系。模型主体采用铸铁质感的深绿色材质进行渲染表现，传动丝杆部分赋予金属发黑处理的材质质感，滑动导轨面做了金属磨削加工的哑光金属材质区分，设备中部的功能区域采用亮绿色荧光材质做高亮标识，清晰区分设备的不同功能模块，渲染阶段采用均匀的工业产品布光方案，既完整呈现各部件的结构轮廓，也通过材质质感的差异直观体现不同零部件的加工工艺与功能属性。结构设计上，该剪机采用卧式丝杆传动布局，贯穿设备主体的传动丝杆负责提供剪切动作的进给动力，丝杆与主体安装座之间设计有适配的轴承安装位，保障传动过程的同轴度与运行稳定性；下部的滑动基座采用导轨导向结构，导轨与滑座之间的配合面做了精准的贴合设计，可保障剪切作业过程中滑动动作的平顺性，避免出现卡顿或偏移问题，保障陶瓷剪切的切口精度；设备上部的腔体结构为剪切执行机构的安装空间，预留了刀具安装、动力输出的对应接口，可适配不同规格的陶瓷剪切刀具，满足不同尺寸陶瓷坯件或成品的剪切加工需求。设计思路围绕陶瓷加工的实际工况展开，针对陶瓷材质硬脆、剪切过程易崩边的特性，在结构设计上强化了传动结构的刚性与进给动作的平稳性，通过丝杆传动的精准进给控制，搭配导轨导向的高精度位移约束，可实现稳定可控的剪切进给量，避免冲击力过大造成陶瓷工件的碎裂损伤；整体模型的各零部件均做了独立的参数化建模，可根据实际加工需求调整丝杆导程、导轨长度、腔体安装尺寸等核心参数，快速适配不同产能、不同加工规格的陶瓷产线需求，模型的装配层级清晰，各部件的连接关系、运动逻辑均符合实际机械装备的运行原理，可直接用于设备的方案评审、结构优化、教学演示以及加工前的干涉校验工作，能够有效缩短陶瓷剪切设备的研发设计周期，降低实物试制阶段的改造成本。
