星形辐条乘用车铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是很容易被新手忽略细节的零件，很多人觉得只要画个轮辋加几根辐条凑出外形就行，真到匹配整车参数、对接轮胎和制动系统的时候，才会发现处处是边界约束。这次的星形辐条轮毂结构，首先要卡的就是轮辋的安装基准，轮辋的胎圈座角度、凸缘宽度完全要匹配对应规格的真空胎，不能出现胎圈卡合不到位的问题，毕竟行驶中轮胎脱圈是致命的安全隐患。

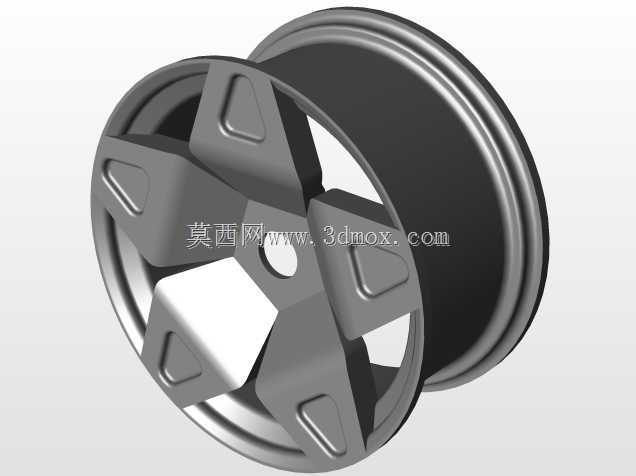

　　从实际装车场景来说，这类轮毂主要适配家用紧凑型乘用车，日常行驶覆盖城市铺装路面、轻度非铺装路面，既要满足日常通勤的承载需求，也要兼顾外观的辨识度。设计辐条结构的时候，没有采用常规的多辐细条或者五辐粗条方案，而是做了六组星形分布的块状辐条，每组辐条的受力面都做了内凹的三角加强筋，这个结构不是为了造型刻意做的，是在做有限元受力分析的时候，发现块状辐条在承受弯道侧向力的时候，应力集中点刚好出现在辐条中部靠近轮心的位置，加三角加强筋之后，能把侧向载荷均匀分散到辐条和轮辋的连接焊缝位置，避免急变道、过减速带的时候辐条根部出现应力断裂。

　　安装边界的尺寸卡得很细，中心孔的直径要严格匹配车型的轴头凸缘，不能出现中心孔偏大导致轮毂定位偏心的问题，PCD节圆直径和螺栓孔的数量、孔径完全对应常规家用车的轮毂螺栓规格，螺栓孔的沉台深度要留够，避免螺栓拧紧后突出安装面，导致车轮固定不牢。轮辋的偏距也是反复核对过的，装车之后轮胎不会超出翼子板，也不会蹭到内侧的减震器弹簧和刹车卡钳，哪怕后期车主改装更大尺寸的刹车卡钳，辐条背面预留的避让空间也足够容纳，不会出现打方向或者颠簸的时候卡钳蹭辐条的问题。

　　很多人做轮毂设计只看正面造型，忽略了轮辋内部的气门嘴安装位，这个模型里特意在轮辋的合适位置预留了标准气门嘴的安装孔，孔位的边缘做了倒角，不会割伤气门嘴的橡胶基座，同时位置避开了辐条的遮挡，后期给轮胎充气的时候不用费劲找气嘴，也不会被辐条挡住充气接头。辐条的背面做了均匀的减重槽，不是随便挖掉一块凑轻量化，是在保证辐条抗弯、抗扭强度满足国标要求的前提下，去掉非受力区域的多余材料，既降低了簧下质量，提升整车的悬挂响应速度，也不会因为过度减重导致轮毂的抗冲击能力下降，过坑洼路面的时候不容易出现辐条变形。

　　轮辋的轮缘位置做了加厚处理，日常路边停车蹭到路牙石的时候，首先接触的是轮缘的加厚层，不会直接伤到胎圈座的密封面，也不会因为轻微剐蹭就导致轮辋失圆。辐条表面的造型过渡全部做了圆角处理，没有尖锐的棱角，一方面是后期做表面喷涂、电镀的时候不容易出现漆料堆积，另一方面车辆行驶中带起的小石子打到辐条上，圆角面能分散冲击力，不会出现应力点掉漆或者开裂的问题。

　　从装配逻辑来说，轮毂和轴头的贴合面做了精加工的平面度要求，整个安装面的平面度公差控制在0.1mm以内，避免装车之后出现车轮高速抖动的问题。中心孔周围的台阶高度刚好和轴头的定位凸缘匹配，装车的时候能直接卡到位，不用反复调整轮毂的位置，拧螺栓的时候也不会出现轮毂偏移。轮辋的内部轮廓完全符合无内胎轮胎的密封要求，胎圈座的表面粗糙度达到对应的加工要求，轮胎充气之后能保证足够的密封性，不会出现慢漏气的问题。

　　实际做建模的时候，所有的圆角、拔模角度都考虑到了后期如果要开模生产的工艺可行性，辐条和轮辋连接的位置没有出现倒扣结构，不管是采用低压铸造还是锻造工艺，都能顺利脱模，不需要额外做复杂的滑块结构，能降低生产环节的成本。同时整个轮毂的重量分布做了动平衡考量，每组辐条的重量差控制在很小的范围内，装车之后只需要加少量的平衡块就能达到动平衡要求，不会出现高速行驶方向盘抖动的问题。
