本田车用K20系列配套结构零件

　　在汽车动力总成周边配套结构的设计开发环节，这类适配本田K20机型的结构零件，常出现在发动机舱附属构件、周边安装固定支架类的配套设计场景中，很多逆向开发、改装适配的项目里，工程师会参考实物测绘的结构来完成三维建模，用来匹配实车的安装点位，避免后续装车出现干涉、固定不牢的问题。从实际装车用途来看，这类零件多承担舱内附属部件的定位、防护或者走线固定的作用，部分同结构的零件还会兼顾局部的气流导向或者小部件的承托功能，因为是贴近动力总成周边的构件，设计时首先要考虑的就是和周边管线、覆盖件的间隙控制，日常工况下发动机运行带来的持续振动，也要求零件本身的结构刚性足够，不会因为长期共振出现开裂、固定位松脱的问题。做这类零件的三维结构设计时，

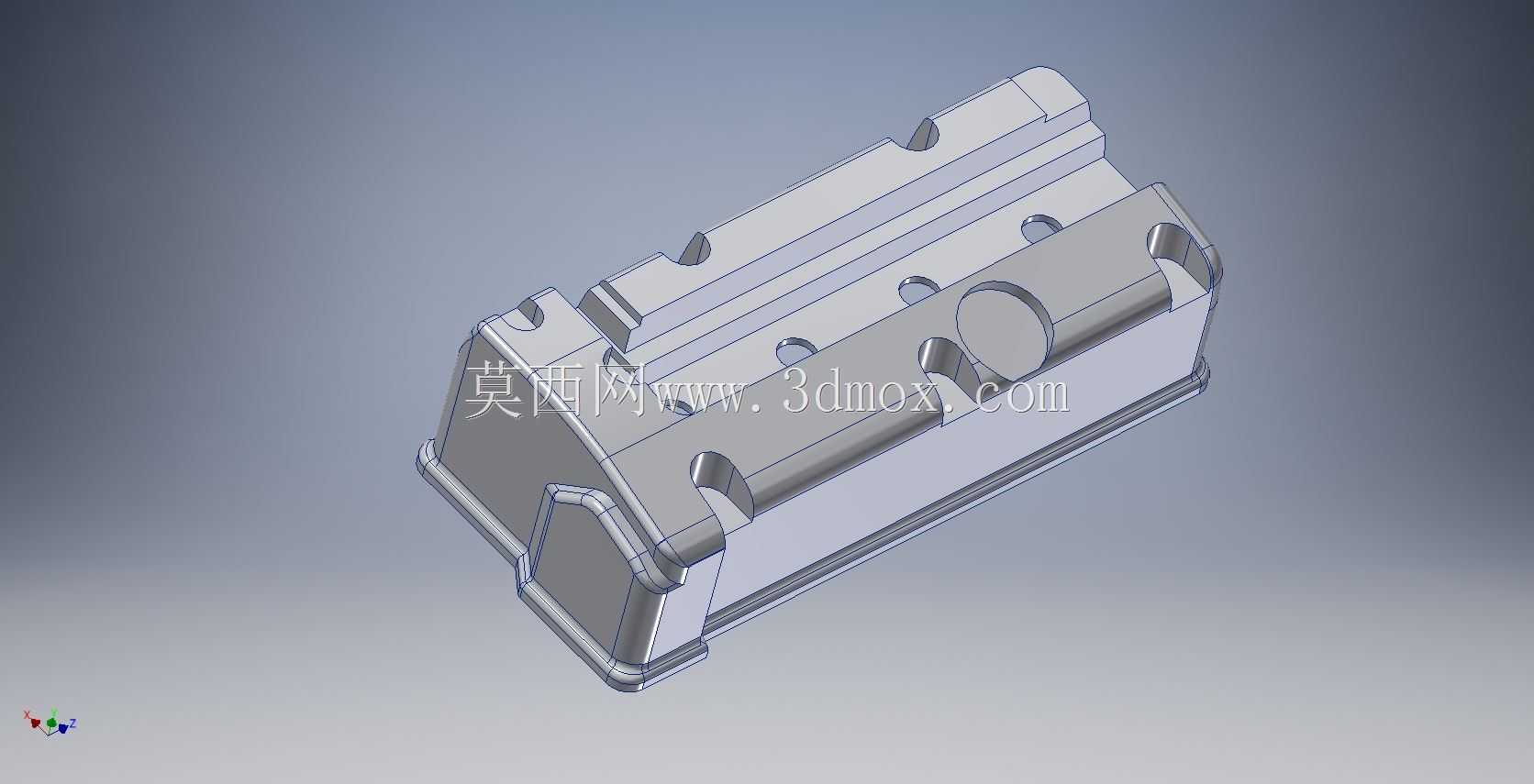

　　首先要锚定的是和车体、动力总成连接的几个核心安装孔位，这些孔位的相对位置公差必须控制在极小的范围内，否则装车时会出现螺栓无法对位、强行装配后产生内应力的问题，建模过程中会先把几个安装基准面的位置锁定，再向外延伸构建主体的腔体结构。零件主体采用带加强筋的盒式结构，侧壁的几处凹槽不是随意设计的造型，而是为了避让周边的管线接头、突出的传感器部件，避免装配后和相邻零件产生硬接触，顶部的几处通孔是用来固定上层的附属小部件，侧面的椭圆型让位结构，是对应相邻部件的圆形突出端，预留出足够的装配间隙，哪怕车辆运行中出现小幅的部件位移，也不会出现磕碰摩擦的问题。从安装边界来看，零件整体的长宽高比例接近长条形结构，安装时是通过底部的几个贴合面和基座接触，

　　所有的固定孔位都做了局部的加厚处理，用来分散螺栓锁紧时的压应力，避免薄壁位置被压裂，零件的边缘都做了小圆角过渡，一方面是加工脱模或者冲压成型的工艺需求，另一方面也能避免尖锐边角在装配时割伤管线、划伤操作人员。在逆向建模还原这类零件的时候，不能只照着外观轮廓做曲面，要先理清每个结构的作用：哪些面是安装基准面，哪些结构是避让让位，哪些位置是受力承重点，比如侧壁上的几处内凹的卡槽，是用来固定线束卡扣的，建模时就要保证卡槽的内宽尺寸和常用的车用卡扣尺寸匹配，不能出现卡扣卡不紧或者装进去松旷的问题。零件的壁厚设计是均匀过渡的，在安装孔、受力筋的位置做局部加厚，不会出现壁厚突变的情况，不管是采用注塑成型还是压铸工艺生产，

　　都能减少成型过程中的缩痕、变形问题，提升成品率。实际做配套设计的时候，还要考虑零件的装配顺序，这个零件的安装位置是在几个大部件的缝隙之间，所以建模时要模拟整个装配流程，确认零件能顺着安装方向顺利就位，不会被周边的部件挡住装配路径，比如零件一端的斜角结构，就是为了装配时能顺利导入安装位，不用强行撬动周边部件就能完成固定。很多做本田车型改装、替换件开发的工程师，在拿到这类参考模型的时候，会先核对核心安装位的尺寸，再根据自己的设计需求调整局部的结构，比如需要额外固定传感器的时候，就可以在平面位置增加对应的安装凸台，不用重新做整体的结构设计，能大幅缩短开发周期。这类零件虽然不属于发动机的核心动力部件，但却是整车装配里不可或缺的小构件，哪怕一个安装位的尺寸偏差，都可能导致后续装配工序卡壳，甚至在车辆运行中出现部件脱落、管线磨损的隐患，所以建模时每一个尺寸的还原、每一处结构的设计，都要结合实际的装车工况来考量，不能只追求外观形似而忽略了实际的装配和使用需求。
